全向移动麦克纳姆轮结构设计

　　麦克纳姆轮的核心价值在于突破传统轮式移动机构的转向限制，无需额外设计转向舵机结构即可实现平面内任意方向的移动，包括横向平移、斜向移动、原地零半径回转等特殊运动形式，这一特性让它在空间受限的作业场景中拥有不可替代的应用优势。在智能仓储领域，搭载麦克纳姆轮的AGV转运小车可以在狭窄的货架通道内完成横向侧移对位，不需要预留传统车辆转弯所需的半径空间，能够大幅提升仓储场地的空间利用率，单仓的货架排布密度可以提升20%以上；在工业生产车间，搭载该轮组的移动作业平台可以沿着产线侧边横向移动，配合机械臂完成多工位的连续作业，不需要反复调整车身姿态对位；在特种作业场景，比如狭小舱室内的巡检机器人、赛事竞技机器人，麦克纳姆轮的全向移动特性可以让设备快速规避障碍物，灵活调整作业位置，应对复杂的非结构化地形。

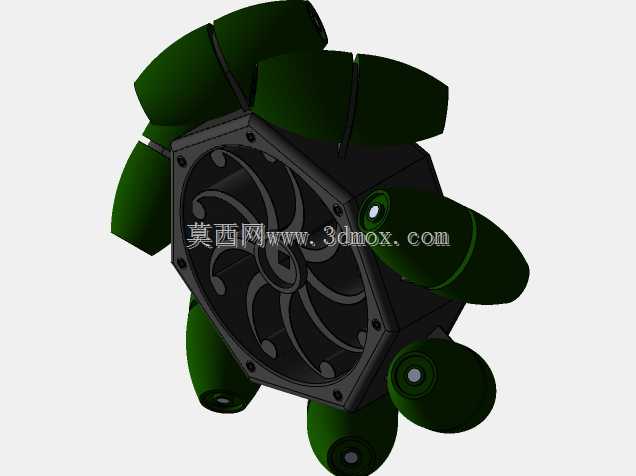

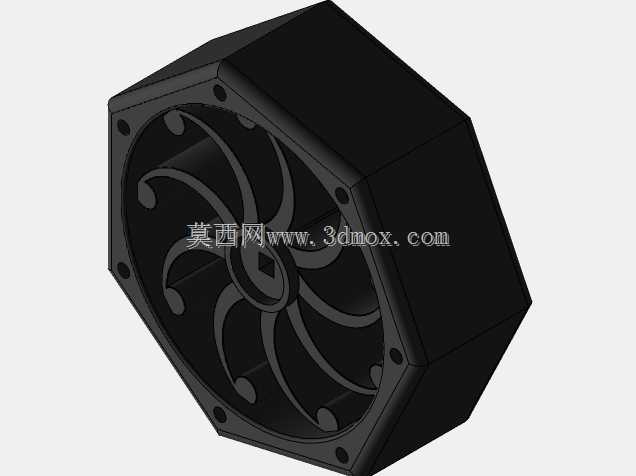

　　从结构设计逻辑来看，这款麦克纳姆轮采用了中心轮毂加周向分布式辊子的经典结构，轮毂主体为八边形安装基准面，相比圆形轮毂拥有更明确的安装定位边，辊子的安装支座直接集成在轮毂的侧边平面上，不需要额外设计弧形定位面，大幅降低了轮毂的加工难度，也能保证每一组辊子的安装角度一致性。周向排布的辊子轴线与轮毂主轴线呈固定夹角，通常为45度，当轮毂绕主轴线旋转时，每一个接触地面的辊子都会产生一个与轮轴方向呈45度的分力，通过四个麦轮按照固定旋向组合搭配，分别调整各个轮子的转速与转向，就可以将不同方向的分力合成为任意方向的合力，从而实现全向移动的功能。辊子本身采用鼓形外轮廓设计，外曲面的母线经过特殊修型，保证轮子在滚动过程中始终有辊子外曲面与地面保持连续接触，避免轮组转动过程中出现高低起伏的颠簸感，保证移动过程的平稳性，减少运行过程中的振动冲击。

　　在安装边界设计上，轮毂中心预留了标准的动力输入安装位，可以直接适配常规的法兰输出轴，通过周向均布的安装螺丝孔完成与驱动电机输出端的固定连接，不需要额外设计转接法兰，能够缩短轮组与电机的装配轴向尺寸，让移动底盘的整体结构更加紧凑。辊子的两端采用小直径转轴与轮毂支座连接，转轴处预留了润滑与耐磨衬套的安装空间，长期运行过程中可以通过定期加注润滑脂降低辊子转动的摩擦阻力，减少磨损量，提升轮组的整体使用寿命。轮毂上设计的镂空减重结构，在保证整体结构强度的前提下降低了轮组自身的转动惯量，驱动电机不需要输出过大的扭矩就可以实现轮组的快速加减速，提升移动平台的动态响应性能。轮组的整体外轮廓经过包络校验，当轮组绕主轴线旋转时，所有辊子的最外端不会超出轮毂的最大回转直径范围，在底盘设计时可以直接按照轮毂的最大外径预留安装空间，不需要额外预留辊子摆动的避让空间，降低底盘结构设计的校验难度。

　　在实际选型匹配过程中，需要注意单组麦轮的载荷上限与辊子材质的匹配关系，针对不同的地面工况选择对应的辊子包覆材质，平整环氧地坪可以选用硬质聚氨酯材质的辊子，降低滚动阻力，提升行走精度；如果是存在少量杂物的工业地面，可以选用硬度稍高的橡胶材质辊子，提升辊子的抗异物损伤能力。同时四个轮组的安装旋向必须严格按照全向移动的受力要求配对，一旦旋向装反，会导致轮组分力无法正确合成，出现移动方向失控、轮组打滑磨损加剧的问题。在三维建模过程中，所有辊子的安装角度、轮廓修型参数都经过运动仿真校验，保证轮组滚动过程中辊子与地面的接触点连续变化无卡滞，相邻辊子在转动交替过程中不会出现运动干涉，整体装配公差控制在合理范围内，能够直接用于后续的工程出图与样机加工。
