赛车用通风钻孔式制动盘结构设计

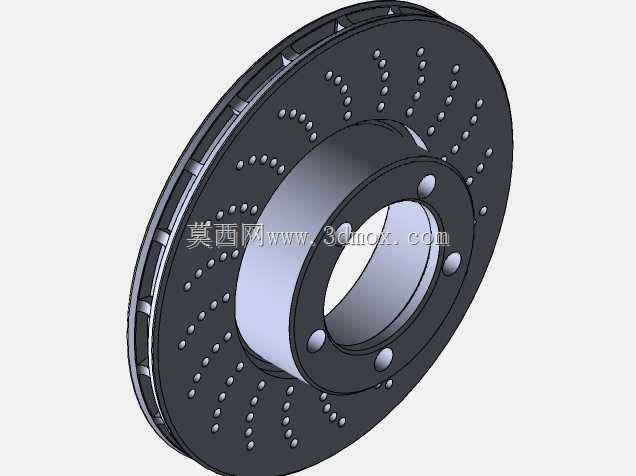

　　在场地赛车、高性能改装车的制动系统设计中，制动盘作为直接承担动能转化为热能耗散的核心部件，其结构合理性直接决定连续制动工况下的制动稳定性、抗热衰退性能与整车行驶安全性。不同于民用车辆的实心制动盘设计，该款制动盘采用钻孔通风式结构，首先从散热逻辑上做了针对性优化：盘面沿周向均匀排布多组径向排列的散热钻孔，每组钻孔沿盘片径向从靠近中心安装台的位置延伸至盘片外缘，在车辆行驶过程中，车轮转动带动的气流可以直接通过这些钻孔穿过盘体，带走制动片与盘片摩擦产生的大量热量，避免连续重刹工况下盘体温度过高导致摩擦系数骤降、制动踏板脚感变软的热衰退问题。

　　从安装边界来看，该制动盘的中心集成了一体式的安装轮毂台，中心设置大直径通孔用于穿过车轮半轴，安装台端面沿周向均匀布置5个螺栓安装孔，与车轮轮毂的固定螺栓位完全匹配，安装时无需额外加装转接法兰，直接通过轮毂螺栓即可完成盘体与轮毂的同轴固定，保证盘体与车轮的转动同轴度，避免高速转动时出现制动抖动、偏磨的问题。盘体与安装台之间采用圆弧过渡结构，消除了直角连接处的应力集中点，在承受制动时的巨大剪切力矩时，不会在连接位置出现应力断裂的风险。

　　盘片外缘设计有均匀分布的通风导槽，这些导槽与盘面的钻孔形成贯通的散热风道，当盘体随车轮高速旋转时，导槽会像离心风扇的叶片一样，将盘体内部的热空气沿径向甩出，同时从中心位置吸入冷空气，形成持续的强制对流散热循环，相比普通平面钻孔盘，散热效率可以提升30%以上，完全能够满足赛车连续弯道重刹的工况需求。盘面的钻孔除了散热作用外，还可以在制动过程中刮除制动片表面磨下的粉尘，避免粉尘在制动片与盘片之间形成磨料层，导致制动摩擦力下降，同时在雨天行驶时，钻孔可以快速排走盘面的水膜，避免涉水后制动效能出现明显衰减。

　　从设计思路上，这款制动盘没有采用分体式浮动盘的复杂结构，而是采用一体式铸钢加工成型，在保证结构强度的前提下控制了整体重量，盘体的厚度经过针对性匹配，既保证了足够的热容量，避免短时间内温度上升过快，又不会因为盘体过厚增加簧下质量，影响悬架的响应速度。安装台的轴向高度经过精确计算，安装后盘片的工作面正好与制动卡钳的活塞中心对齐，保证制动片的摩擦面可以完全贴合盘片工作面，不会出现偏磨、局部接触压力过大的问题。

　　在实际装车应用中，这类钻孔通风制动盘主要适配小排量场地赛车、民间赛道日改装车辆，搭配对应的四活塞制动卡钳与高性能制动片，可以在连续10圈以上的赛道行驶中保持稳定的制动效能，不会出现民用制动盘常见的高温变形、制动抖动问题。设计过程中需要重点控制的参数包括盘体的平面度、安装孔的位置度、以及盘体与安装台的同轴度，这些形位公差如果超出范围，会直接导致高速制动时方向盘抖动、制动片异常磨损。另外盘片的摩擦面没有设置划线结构，而是全钻孔布局，相比划线盘对制动片的磨损更小，能够延长制动片的使用寿命，适合需要长时间连续行驶的耐力类赛事使用。

　　在建模过程中，需要重点还原钻孔的排布规律、导槽的倾斜角度、安装孔的沉台结构，这些细节不仅影响外观还原度，更直接关系到后续做有限元热分析、结构强度分析时的仿真准确性。盘体的所有棱边都做了小倒角处理，避免加工过程中出现应力集中的尖角，也防止安装时划伤操作人员。中心通孔的直径尺寸按照通用赛车半轴的尺寸设计，兼容多数主流改装轮毂的安装规格，不需要针对特定车型做额外修改即可适配。
