汽车浮钳式盘式制动结构三维数模

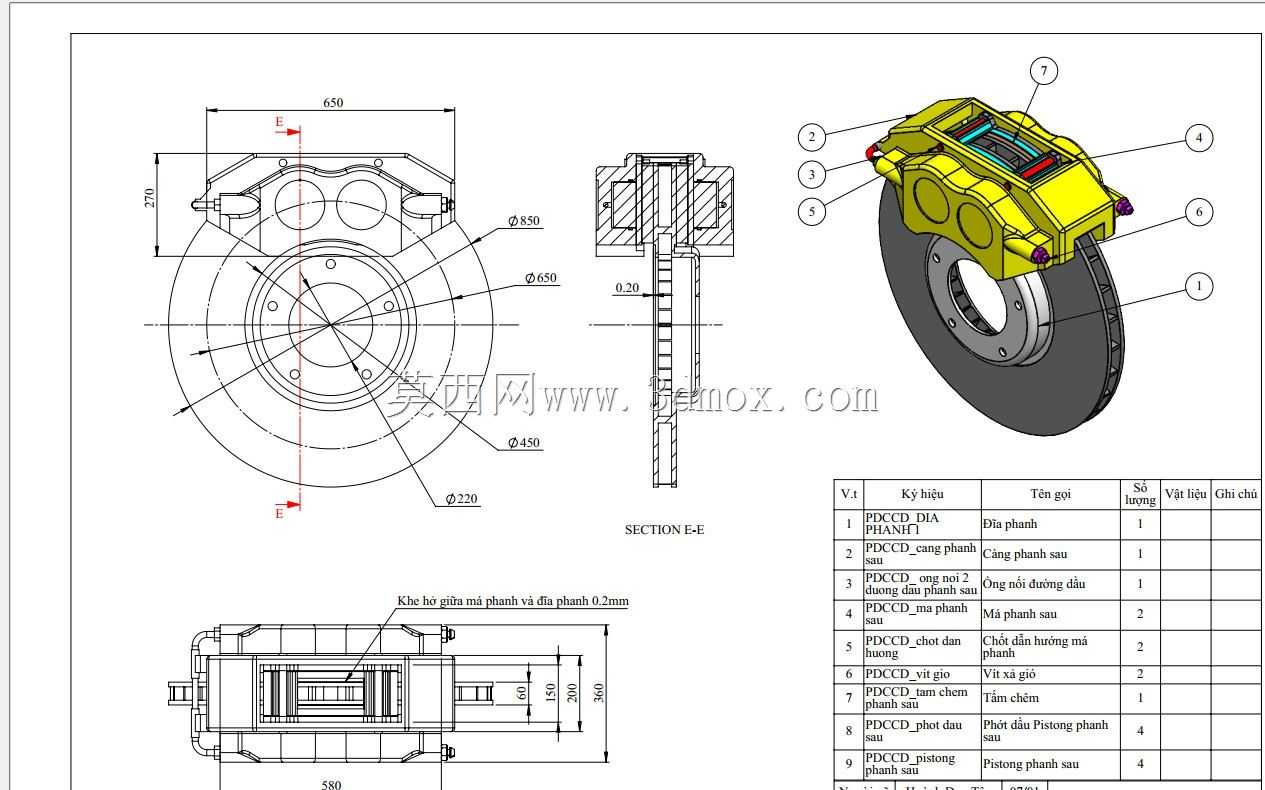

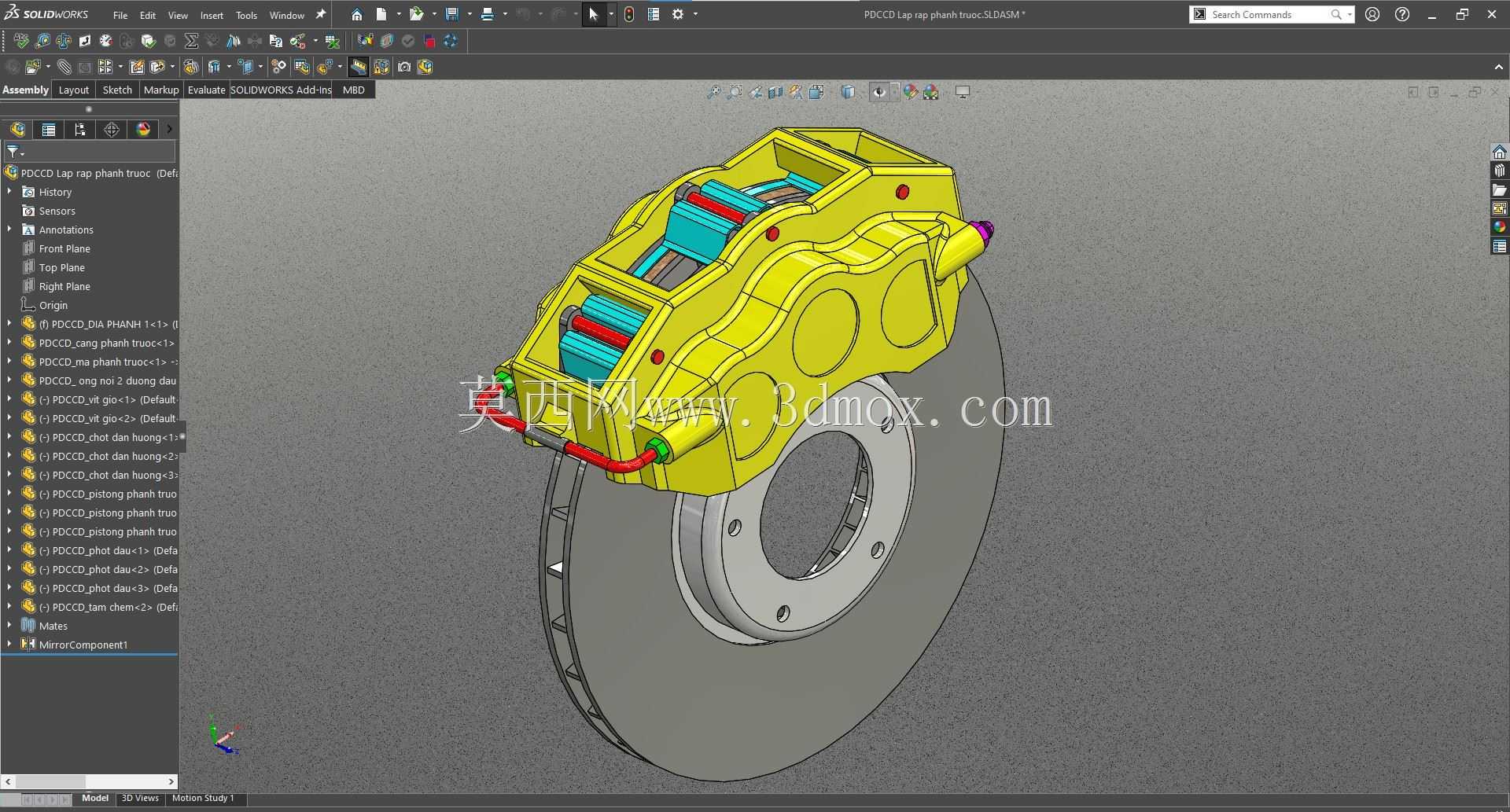

　　这套盘式制动结构数模还原了乘用车辆前轮常用的浮动卡钳盘式制动的完整装配关系，覆盖日常道路行驶中车辆减速、驻车的核心执行功能，是整车底盘制动系统里直接决定制动效能与行驶安全的关键部件。从实际装车场景来看，该结构适配多数前置前驱家用车型的前轮安装位，制动盘通过中心定位孔与轮毂轴承单元配合，周向布置的螺栓孔与轮毂法兰的安装孔位一一对应，随车轮同步转动；制动卡钳通过支架上的两个安装耳位固定在转向节的悬臂上，属于固定在车架侧的静止部件，卡钳本体可沿导向销做小范围轴向浮动，补偿制动片磨损带来的间隙变化，避免制动拖滞。

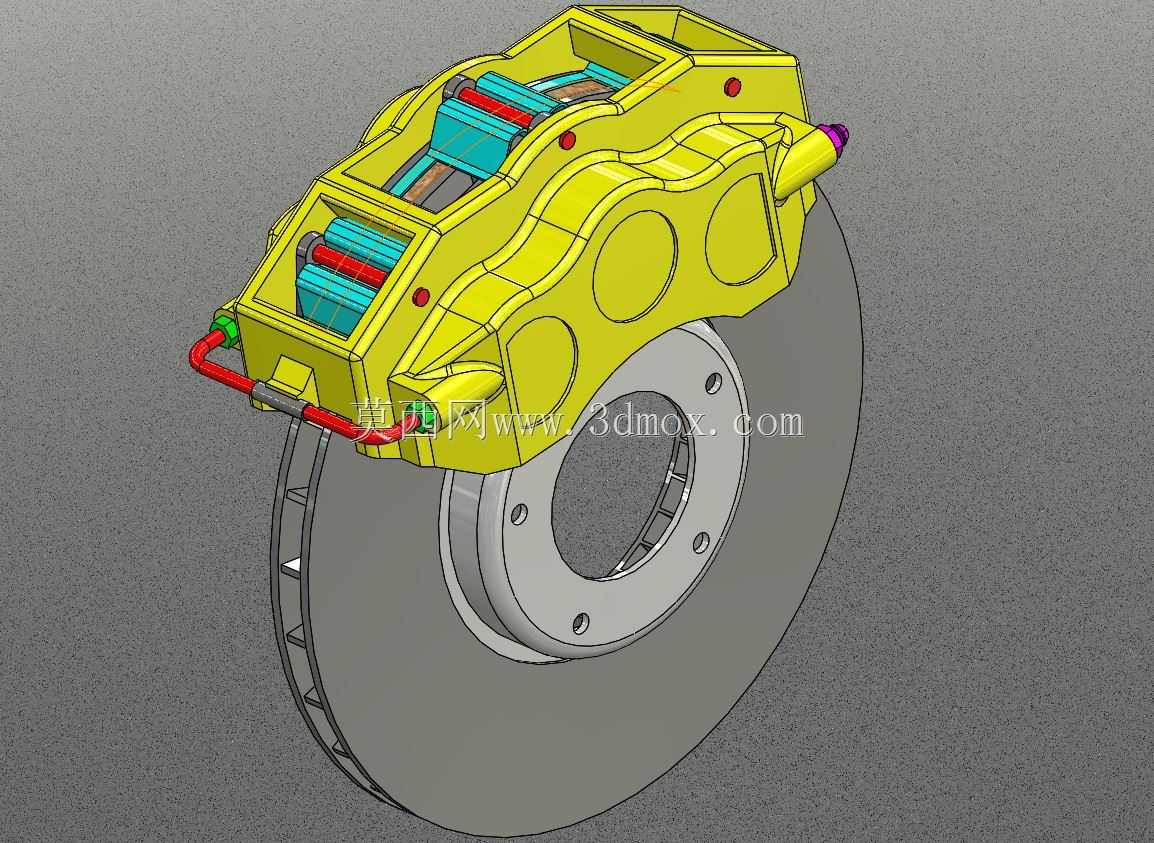

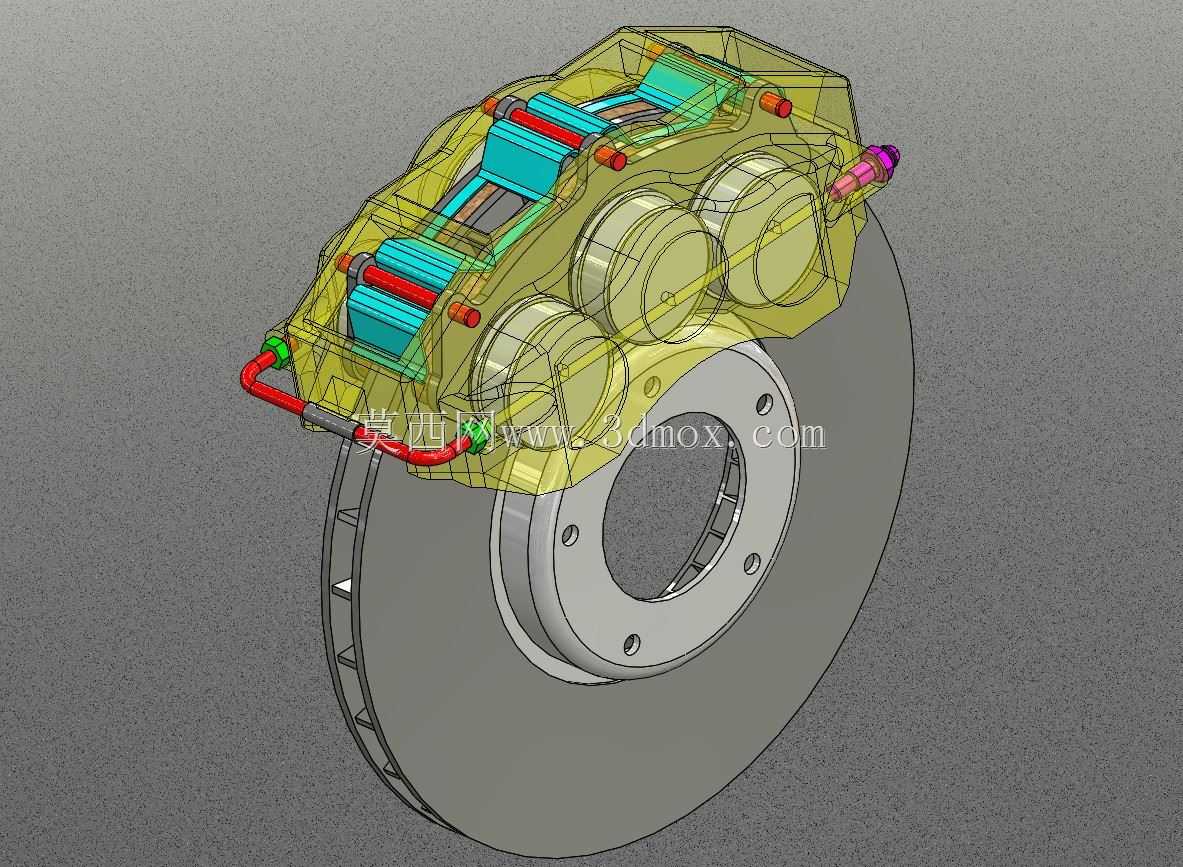

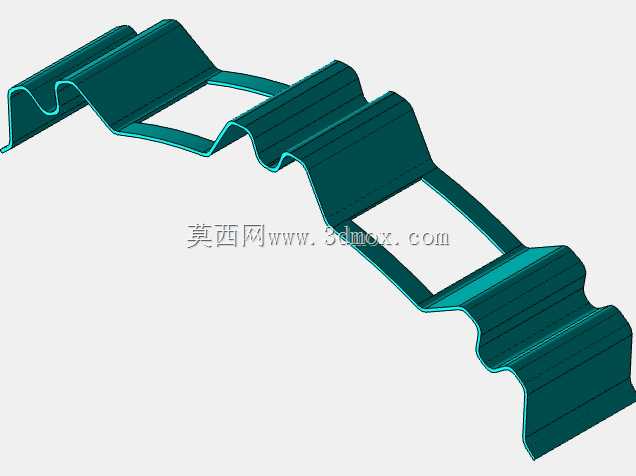

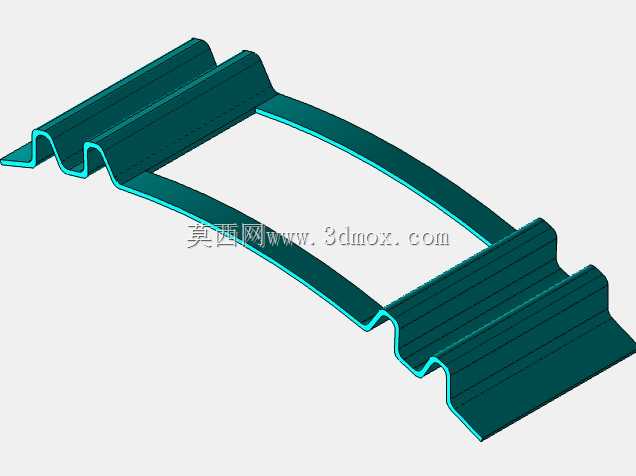

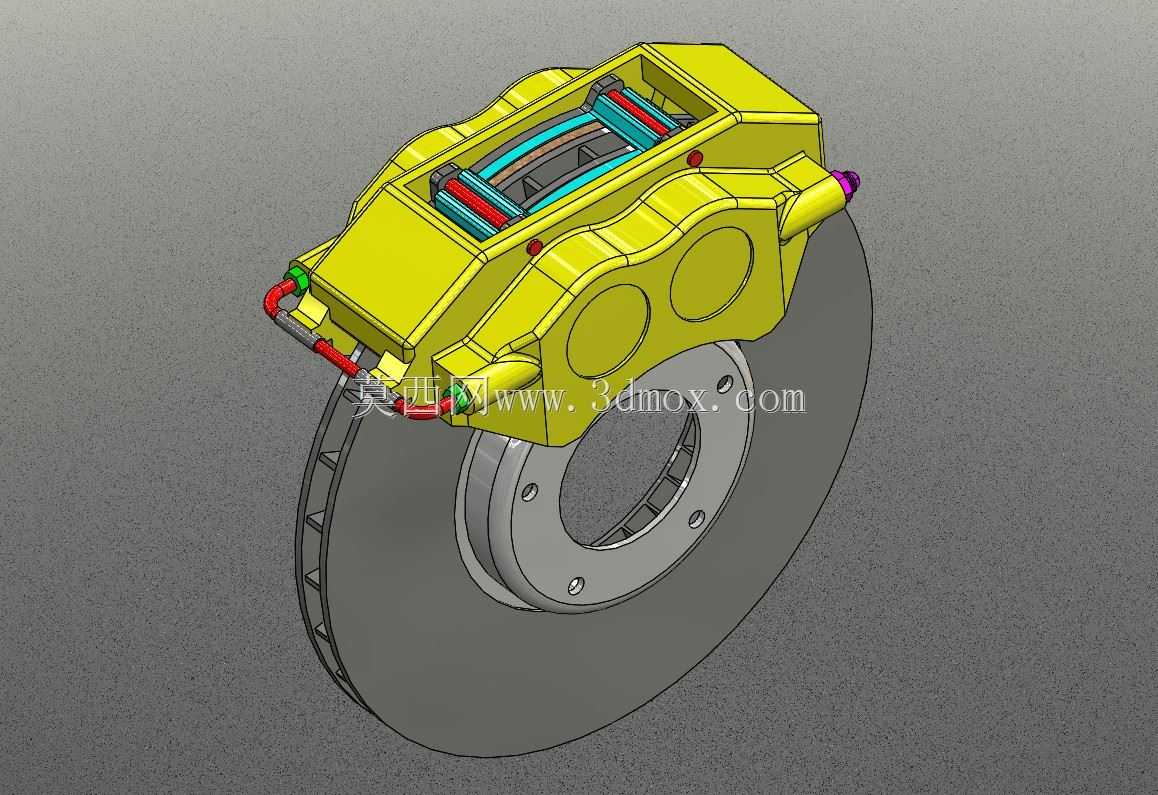

　　数模里完整呈现了卡钳内部的双活塞布置结构，两个活塞分置制动盘两侧的钳体腔体内，制动液从进油口进入腔体后推动活塞向外伸出，将两侧的摩擦片压紧在制动盘的两个摩擦端面上，通过摩擦力将车轮的转动动能转化为热能耗散，实现车辆减速。摩擦片背部设置有消音减震片，数模里还原了该垫片的层压结构，可缓解制动时摩擦片与活塞、卡钳支架之间的硬接触震动，降低制动异响概率；摩擦片上的磨损报警片结构也做了完整建模，当摩擦片磨损到极限厚度时，报警片会与制动盘端面接触发出尖锐异响，提醒使用者及时更换摩擦片。

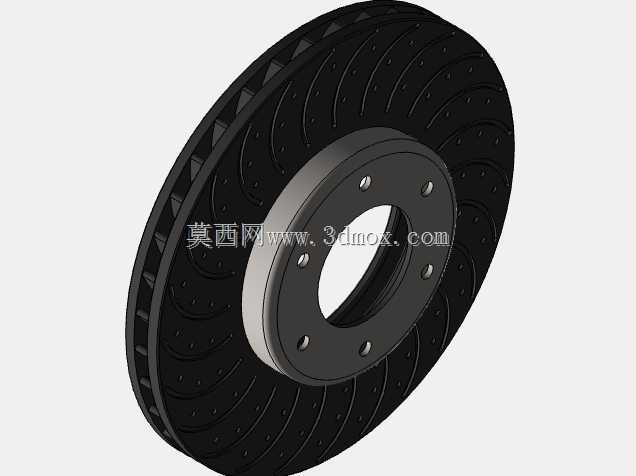

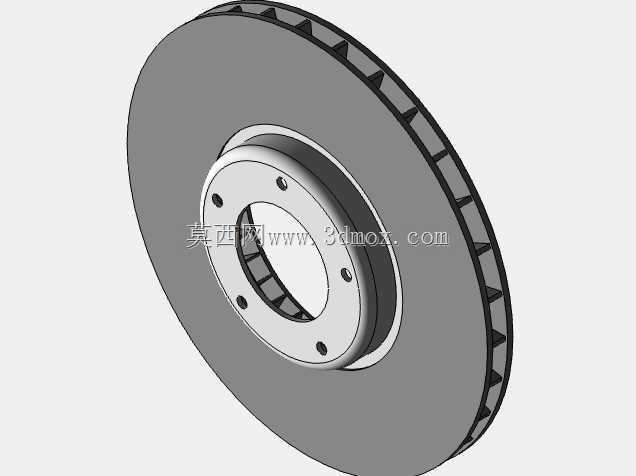

　　设计层面上，卡钳本体采用了轻量化的铸铝腔体结构，外部的加强筋沿活塞受力方向布置，既保证制动高压下钳体的结构刚度，避免钳体变形导致的活塞偏磨、制动踏板脚感松软问题，又尽可能降低了非簧载质量，提升悬架的响应速度。制动盘采用通风式结构，两个摩擦端面之间布置有径向的散热筋，车辆行驶时气流可从盘体中心沿散热筋向外流出，带走制动过程中产生的大量热量，避免长时间制动导致的热衰减，提升连续制动场景下的效能稳定性；制动盘的摩擦端面做了等厚设计，端面跳动公差控制在极小范围内，避免制动时出现方向盘抖动的问题。

　　安装边界方面，数模里预留的卡钳安装孔距、制动盘中心到卡钳安装面的偏移量都符合常规家用车型的底盘布置参数，制动盘的最大外圆直径不会与轮毂内侧、转向节拉杆发生运动干涉，卡钳上的放气螺钉位置布置在腔体最高处，方便装配与维护时排出制动管路内的空气，保证制动液压力传递的线性度。导向销上的防尘套结构也做了完整还原，可阻挡路面泥水、灰尘进入导向销与销孔的配合面，避免卡钳浮动卡滞导致的偏磨、制动跑偏问题；进油口的螺纹规格符合通用制动管路的接头标准，可直接与整车的制动硬管、软管对接，不需要额外做转接适配。

　　从结构设计的细节来看，摩擦片与卡钳支架的配合间隙做了合理预留，既保证制动时摩擦片可顺畅轴向移动，又不会出现过大旷量导致的制动撞击异响；卡钳本体的油道做了等径设计，减少制动液流动的阻力，保证两侧活塞的建压速度一致，避免制动时两侧制动力输出不同步。制动盘与轮毂配合的中心孔做了倒角导向，方便装配时快速定位，螺栓孔的沉台深度与轮毂螺栓的伸出长度匹配，保证轮毂安装时的压紧力均匀，不会出现螺栓松动的问题。整个数模的装配关系完全按照实际装车的工艺顺序搭建，可直接用于制动系统的结构教学、新车型底盘布置的干涉校验、以及制动部件的逆向设计参考，所有配合面的公差设定都符合量产部件的工程要求，没有出现结构干涉、装配逻辑错误的问题。
