双涡轮增压V6汽车动力总成结构

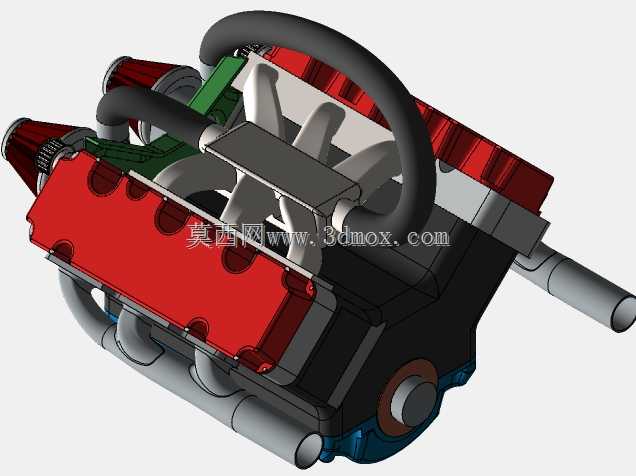

　　在乘用车高性能动力配套、改装车动力升级以及高校汽车工程专业教学实训场景中，V型六缸双涡轮增压动力单元始终是兼顾动力输出平顺性与功率密度的核心选型，这套三维结构完整还原了量产机型的装配逻辑与部件配合关系，可直接用于结构校核、装配工艺模拟以及教学演示环节。从实际装车用途来看，该动力单元主要为中高端乘用车、轻型性能越野车提供动力输出，通过双涡轮的并联增压布局，在低转速区间即可建立足够的增压压力，规避传统大排量自然吸气机型低扭不足的问题，同时V型6缸的夹角设计可以平衡活塞往复运动的惯性力，让整机运行的NVH表现远优于同排量直列机型，适配前置后驱、前置四驱等多种整车布置形式。

　　从功能特性层面拆解，这套结构完整覆盖了动力输出的全链路部件：两侧气缸盖采用集成式排气歧管设计，直接与涡轮增压器的涡壳端连接，缩短排气路径的同时减少排气热量损耗，提升涡轮响应速度；缸体部分采用铸铁与铝合金复合结构，缸套区域使用高耐磨铸铁材质保证活塞往复运动的耐磨性，外部壳体使用铝合金降低整机重量；曲轴采用全支承结构，每个连杆轴颈两侧都设置主轴颈承载，平衡高转速下的曲柄连杆机构冲击力，凸轮轴采用顶置双凸轮轴布局，分别控制进排气门的开启正时与升程，配合进气管路的谐振腔设计，优化不同转速下的进气效率。

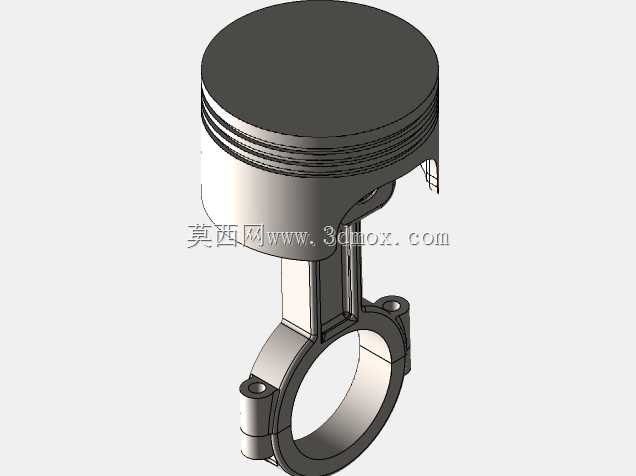

　　在设计思路的还原上，这套结构严格遵循了量产机型的装配约束逻辑：所有部件的配合公差都按照实际装配要求预留，比如活塞与缸壁的配合间隙、曲轴轴瓦与主轴颈的过盈配合量、涡轮管路的密封面结构都做了精准复刻，装配顺序完全按照实际生产的工艺路径排布，从缸体预装曲轴、活塞连杆组件，到安装缸盖、凸轮轴、配气机构，再到两侧涡轮增压器、进排气管路、冷却管路的装配，每一步的连接结构、紧固件位置都与实际生产保持一致，没有出现结构干涉或者装配逻辑矛盾的问题。

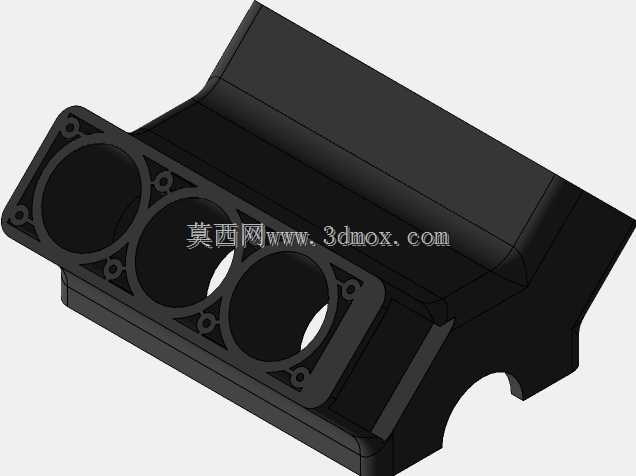

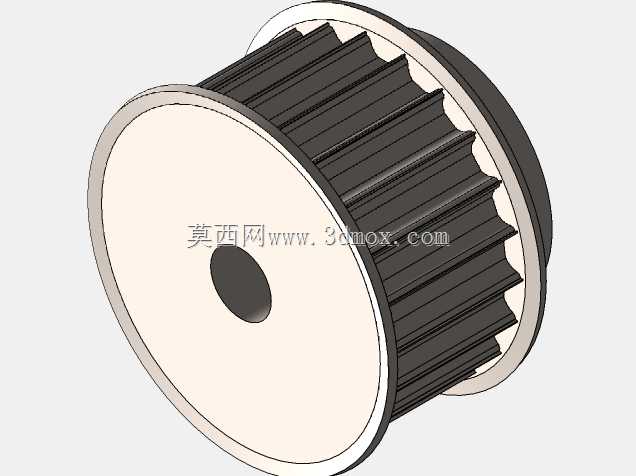

　　针对工程设计人员最关注的安装边界与外形尺寸问题，这套结构完整保留了整机的安装接口特征：缸体两侧的发动机悬置安装点位置、与变速箱连接的飞轮壳端面定位孔、油底壳的最低离地间隙轮廓、进排气接口的法兰尺寸、冷却系统管路的接头位置都做了1:1还原，在做整车总布置校核时，可以直接导入该模型检查动力舱与周边部件的间隙，比如与前副车架、转向机、冷却水箱、防火墙之间的安全距离是否满足设计要求，避免后续实车装配出现干涉问题。另外，模型中也还原了外围附件的布置逻辑，包括点火线圈、机油滤清器、油尺套管、皮带轮系的安装位置，这些细节在做附属部件设计或者维修工艺模拟时，能够提供准确的位置参考。

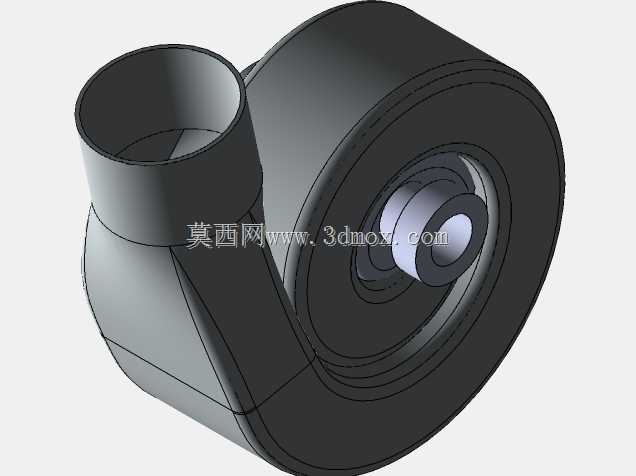

　　从结构细节来看，两侧的涡轮增压器分别对应一侧三个气缸的排气，排气脉冲互不干扰，能够让涡轮在更低的发动机转速下介入，减少涡轮迟滞现象；中冷器的连接管路采用大曲率弯管设计，降低进气阻力，提升增压后的进气效率；气门室盖采用集成式油气分离结构，减少曲轴箱废气带油量，提升排放表现；油底壳采用深浅腔设计，在车辆加速、制动、转弯的动态工况下，保证机油泵能够持续吸到机油，避免出现润滑不足的问题。这些细节结构的还原，能够让结构设计人员在参考时，直接理解每个结构设计背后的工程考量，而不是只看到一个外观轮廓。

　　在实际的工程应用中，这类高精度的动力总成模型可以用于多个环节：新车型开发阶段的动力舱总布置校核，不需要等待供应商提供数模就可以提前开展布置工作；职业院校的汽车构造课程教学，可以通过拆解模型让学生直观理解每个部件的位置与配合关系；改装行业的动力升级方案设计，可以基于该模型设计定制化的进排气管路、中冷器布局以及悬置改装件，避免反复测量实车的繁琐流程；再制造行业的零部件测绘，也可以基于该模型快速生成毛坯的加工尺寸，减少测绘的工作量。
