壁挂式自行车收纳悬挂支撑构件

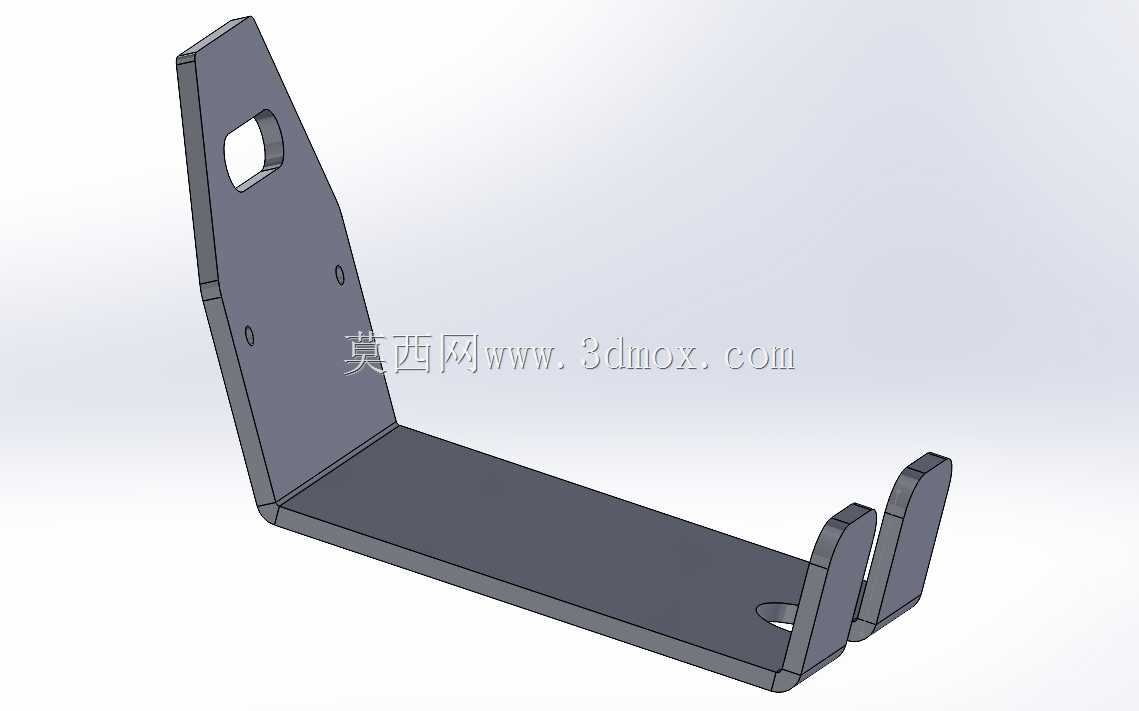

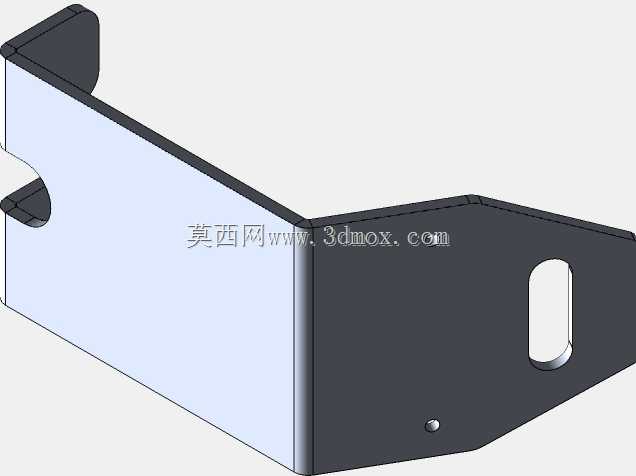

　　日常家用车库、小户型居住空间的自行车停放一直是空间利用的痛点，常规落地式停车架需要占用地面通行面积，立式靠放的方式容易出现车辆倾倒、蹭刮墙面的问题，这类壁挂悬挂构件就是针对小空间自行车收纳场景开发的实用五金件。从结构形态来看，构件整体采用L型折弯的钣金构型，竖直段为墙面安装基准面，上面开设的长圆孔可适配墙面膨胀螺栓的安装位偏差，降低现场安装的对位精度要求，竖直段与水平承载段采用大圆角过渡折弯，避免折弯处应力集中导致长期承重出现开裂变形。水平段为主要承载面，末端设置的两个向上凸起的限位挡边，刚好可以卡住自行车脚踏的转轴位置，使用时将自行车单侧脚踏卡入挡边间隙，车辆就会顺着构件预设的倾斜角度自然靠向墙面，让轮胎尽可能贴近墙面安装面，

　　相比水平悬挂的结构能减少至少三分之一的空间外伸量，不会过多挤占走道的通行净空。设计阶段需要重点校核几个关键边界：首先是安装面的承重适配，竖直安装段的两个安装孔中心距需要匹配常规住宅墙面的龙骨间距或者实心砖墙的膨胀螺栓安装间距，保证安装后整体的承重冗余能覆盖常规成人自行车的重量，避免长期承重出现安装松动。其次是承载段的长度设计，水平段的外伸长度需要适配不同规格脚踏的厚度，同时预留足够的卡入间隙，保证不同尺寸的脚踏都能顺利卡入限位挡边，不会出现卡滞或者滑脱的问题；末端限位挡边的高度需要控制在合理范围，过高会导致脚踏取放不便，过低则无法提供足够的防脱限位，在车辆倾斜靠放时容易出现滑脱掉落的风险。另外整体的折弯角度是设计核心，

　　竖直段与水平段的夹角并非标准90度，而是带有微小的上倾角度，配合安装后车辆的自然倾斜姿态，让车辆的重心始终落在安装墙面的投影范围内，不会因为重心外倾导致安装螺栓承受额外的倾覆力矩。构件上开设的小圆孔为工艺孔，一方面是钣金折弯时的定位基准孔，保证折弯角度的一致性，另一方面也可以作为辅助挂点，悬挂骑行头盔、车锁这类小型骑行配件，拓展构件的使用功能。从实际使用场景来看，这类构件除了家用车库、阳台的自行车收纳外，也可以应用在自行车门店的样车展示、骑行驿站的临时停车区域，相比传统的挂钩式悬挂结构，它不需要抬起车轮卡入挂钩，只需要将脚踏卡入挡边即可完成停放，操作门槛更低，对于力气较小的使用者也能轻松完成车辆的悬挂收纳。

　　建模过程中需要注意钣金折弯的内R角取值，匹配常规钣金加工的折弯刀具参数，避免出现设计参数无法落地加工的问题，同时所有外露棱边都需要做倒角或者去毛刺处理，防止取放车辆时划伤手部或者刮损自行车漆面。安装时需要注意，若安装在轻质隔墙上必须搭配背板分散承重，不能直接用膨胀螺栓固定在石膏板面层上，实心砖墙或者混凝土墙面安装时，螺栓的埋入深度需要满足承重要求，保证长期使用的结构可靠性。
