4040规格铝制直角加强角撑连接件

　　在工业铝型材框架搭建、小型设备机架组装、自动化线边工位辅具固定的场景里，这类带加强筋的直角角撑是使用频率极高的连接件，很多刚接触型材搭建的设计人员容易忽略角撑的选型细节，最后出现框架晃动、安装位错位的问题，这款40系列铝角撑的设计刚好匹配40x40规格工业铝型材的安装基准，能解决不少现场装配的痛点。从实际使用场景来看，这类角撑主要用在两根垂直相交的铝型材拼接处，替代部分需要在型材端面攻牙的直角连接方式，尤其是在设备防护栏的转角固定、小型物料滑道的侧边支撑、传感器安装支架的底部加固场景中，它的加强筋结构能提供比薄款角码高不少的抗扭刚度，避免设备运行过程中因为振动导致连接位松动偏移。很多人在选型角撑的时候只看适配的型材规格，

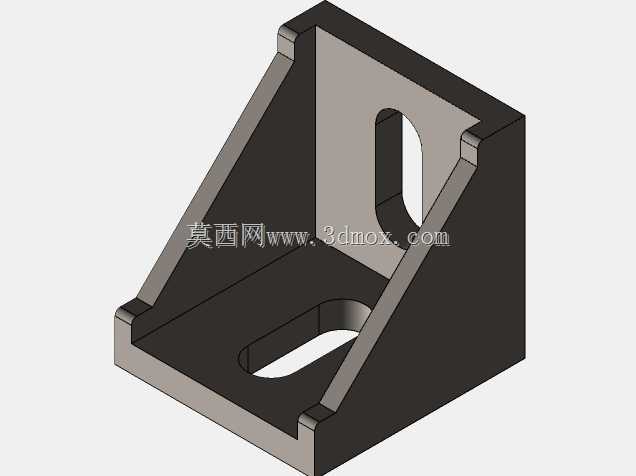

　　忽略安装槽的设计，这款角撑的两个安装面都开了长圆形的调节腰孔，不是常规的圆孔，这一点在现场装配的时候优势很明显：当两根型材的拼接位置存在少量累计误差的时候，不需要重新扩孔或者调整型材整体位置，只需要松开连接螺栓，顺着腰孔的方向微调角撑的固定位置，就能抵消安装误差，降低现场装配的修配工作量，尤其是在多段型材拼接的长框架上，这种可调设计能减少很多因为加工公差累积导致的装配干涉问题。从设计思路上看，这款角撑采用了一体化折弯加筋的结构，两个互相垂直的安装面之间设置了三角形的加强肋，这个加强肋不是等厚度的设计，靠近转角根部的位置厚度更大，往边缘位置逐渐收薄，既保证了转角位置的抗弯强度，又不会过多增加零件本身的重量，

　　同时边角位置都做了小的倒角处理，避免装配的时候划伤操作人员的手套或者型材表面的阳极氧化层。两个安装面的贴合平面都做了平面度处理，和铝型材的槽面贴合的时候不会出现翘边的情况，能保证连接螺栓锁紧之后，整个角撑和型材表面完全贴合，不会出现局部应力集中导致的型材变形。关于安装边界的尺寸，这款角撑的两个垂直边的长度刚好匹配40x40铝型材的端面宽度，安装之后角撑的外边缘不会超出型材的外轮廓，不会影响后续在型材外侧安装防护板、线槽或者其他辅件，腰孔的宽度适配常用的M6 T型螺栓，孔位的中心距刚好对应铝型材槽口的中心位置，不需要额外打孔或者移位，直接把T型螺栓塞进型材槽里，对准角撑的腰孔锁紧就能完成固定。在实际的设备运维过程中，

　　这种铝制角撑还有一个优势，就是本身的材质和工业铝型材的热膨胀系数接近，在车间环境温度变化较大的场景下，不会因为两种材质的伸缩量不一致导致连接位出现应力，长时间使用也不会出现螺栓松动的情况，相比钢制的角码，它的重量更轻，不会给轻型框架增加额外的负载，同时表面的氧化处理层和铝型材的表面质感一致，组装完成之后的设备外观更协调。很多设计人员在做轻型框架的时候，习惯用内角连接件隐藏在型材槽内部，虽然外观更整洁，但内角连接的抗侧向力能力远不如这种外置的带筋角撑，在需要承受一定侧向负载的位置，比如设备门的铰链安装侧、小型操作台的台面支撑角，搭配这种角撑做加固，能大幅提升框架的整体刚性，避免使用过程中出现台面晃动、门体下垂的问题。在做三维建模的时候，这个零件的建模逻辑也很有代表性，先绘制两个垂直安装面的轮廓草图，拉伸生成基础实体，再绘制加强筋的轮廓，用筋命令生成三角加强结构，之后在两个安装面上切除出腰型安装孔，最后对所有锐边做倒圆角处理，建模过程中需要注意腰孔的位置要和40型材的槽位中心严格对齐，不然装配的时候会出现螺栓穿不进去的问题，同时加强筋和安装面的交接位置要做小圆角过渡，避免应力集中导致零件在受冲击的时候出现开裂。
