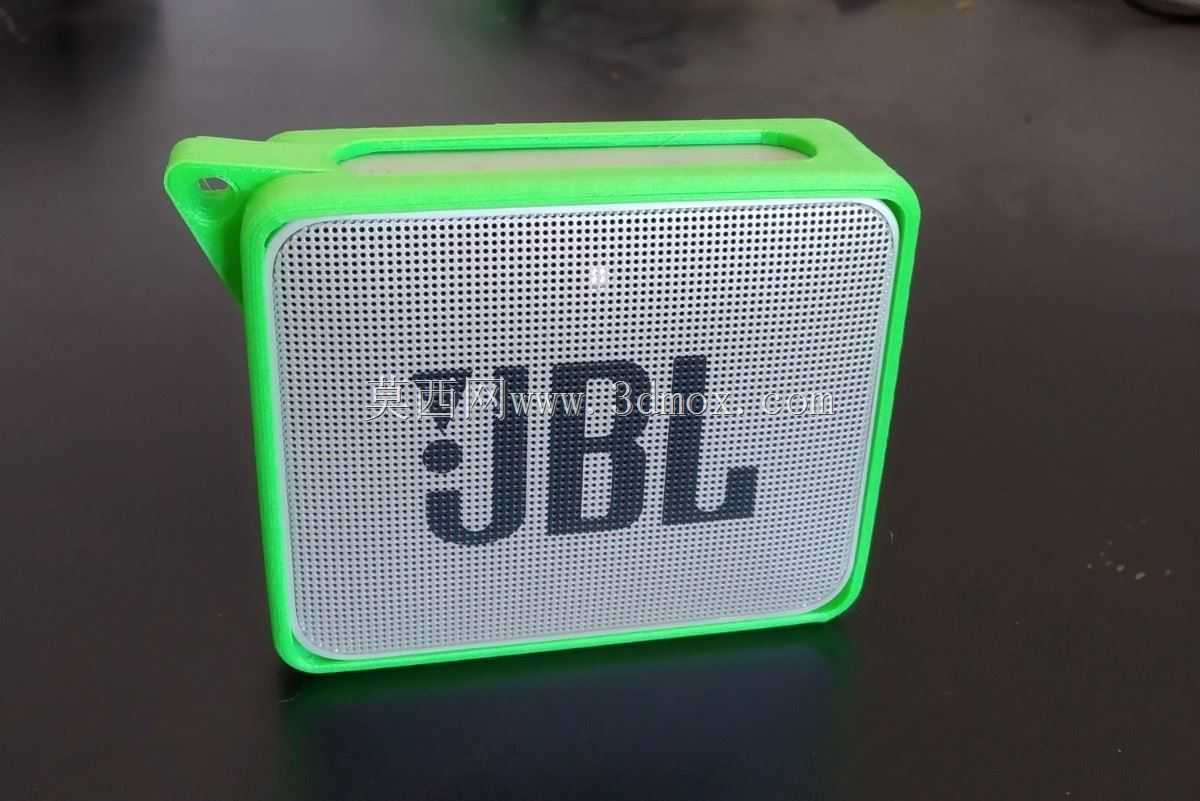

JBL GO2便携蓝牙音箱带挂绳结构设计

　　这款便携蓝牙音箱的结构设计，核心围绕户外随身使用场景展开，首先要解决的就是日常携带过程中的防磕碰、易悬挂需求，因此在外壳边角处做了全包式的软胶包覆处理，所有棱边都采用R3以上的圆角过渡，避免跌落时硬冲击直接传递到内部的发声单元与电池组件。挂绳结构是本次设计的重点优化部分，在音箱壳体的左上角做了一体化的挂耳凸台，凸台与外壳主体采用同材质一体成型，挂耳内孔做了2mm的壁厚加强，孔边缘做了倒角处理，避免长期挂绳摩擦导致的应力开裂，挂耳的位置特意选在壳体重心偏上12mm处，悬挂时音箱自然保持发声面朝向外侧，不会出现倾斜遮挡出声孔的情况。

　　从功能特性来看，正面的出声网罩采用0.8mm孔径的密集冲孔设计，冲孔率控制在62%，既可以保证声波的正常传递，减少声阻带来的音质损耗，又能阻挡日常使用中的灰尘、泼溅水滴进入腔体内部，网罩与壳体的配合采用周圈卡扣结构，卡扣间距控制在15mm，装配后缝隙小于0.1mm，不会出现松动异响的问题。壳体的合模线设置在侧面中部分型位置，合模后做了磨砂纹理处理，完全遮盖合模线痕迹，握持时的摩擦力也能得到提升，单手拿取时不易滑落。

　　设计过程中首先确定的是内部元器件的排布边界，内部要容纳40mm全频发声单元、3.7V锂电池、蓝牙控制主板与按键组件，因此内部腔体的净尺寸控制在长82mm、宽68mm、厚32mm，预留出1.5mm的壳体壁厚空间，整体外形尺寸最终确定为长85mm、宽71mm、厚35mm，这个尺寸刚好可以单手握持，放入牛仔裤口袋也不会有明显的异物感。安装边界方面，壳体内部的元器件固定柱位置完全匹配通用JBL GO2的原厂元器件孔位，所有固定柱的高度公差控制在±0.1mm，装配时元器件不会出现偏移，发声单元的密封槽宽度为2mm，深度1.2mm，装配时放置1mm直径的密封泡棉，压紧后可以实现IPX5级别的防水能力，应对日常泼溅、户外小雨环境完全足够。

　　壳体侧面的按键位置做了内凹设计，按键表面比壳体外表面低0.5mm，放在包内携带时不会因为挤压出现误触的情况，按键的触发行程设置为1.2mm，按压力度控制在2.5N，按压反馈清晰，不会出现软塌无反馈的问题。底部设置了四个1mm高度的橡胶脚垫，放置在光滑桌面时不会出现滑动，同时可以隔绝桌面的振动传递，避免大音量播放时出现桌面共振杂音。挂耳部分的承重测试按照5kg的静拉力做了结构校核，正常使用中挂在背包挂扣上，即使跑动过程中的冲击载荷也不会出现断裂问题，挂耳的内孔尺寸为10mm*4mm，可以兼容市面上绝大多数的挂绳、登山扣配件，不需要额外定制专用挂具。

　　出声网罩的JBL标识采用凹印工艺，标识深度0.2mm，印刷后与网罩表面齐平，不会因为长期摩擦出现标识脱落的问题，网罩的边缘做了折边处理，折边高度3mm，刚好卡入壳体的周圈卡槽内，装配时不需要额外打胶，后期维修拆解也更加方便。壳体的软胶材质选用邵氏硬度60A的TPU材料，既具备足够的抗冲击能力，低温环境下也不会出现变硬脆化的问题，适合-10℃到45℃的日常使用环境，完全覆盖日常户外出行、居家使用的场景需求。
