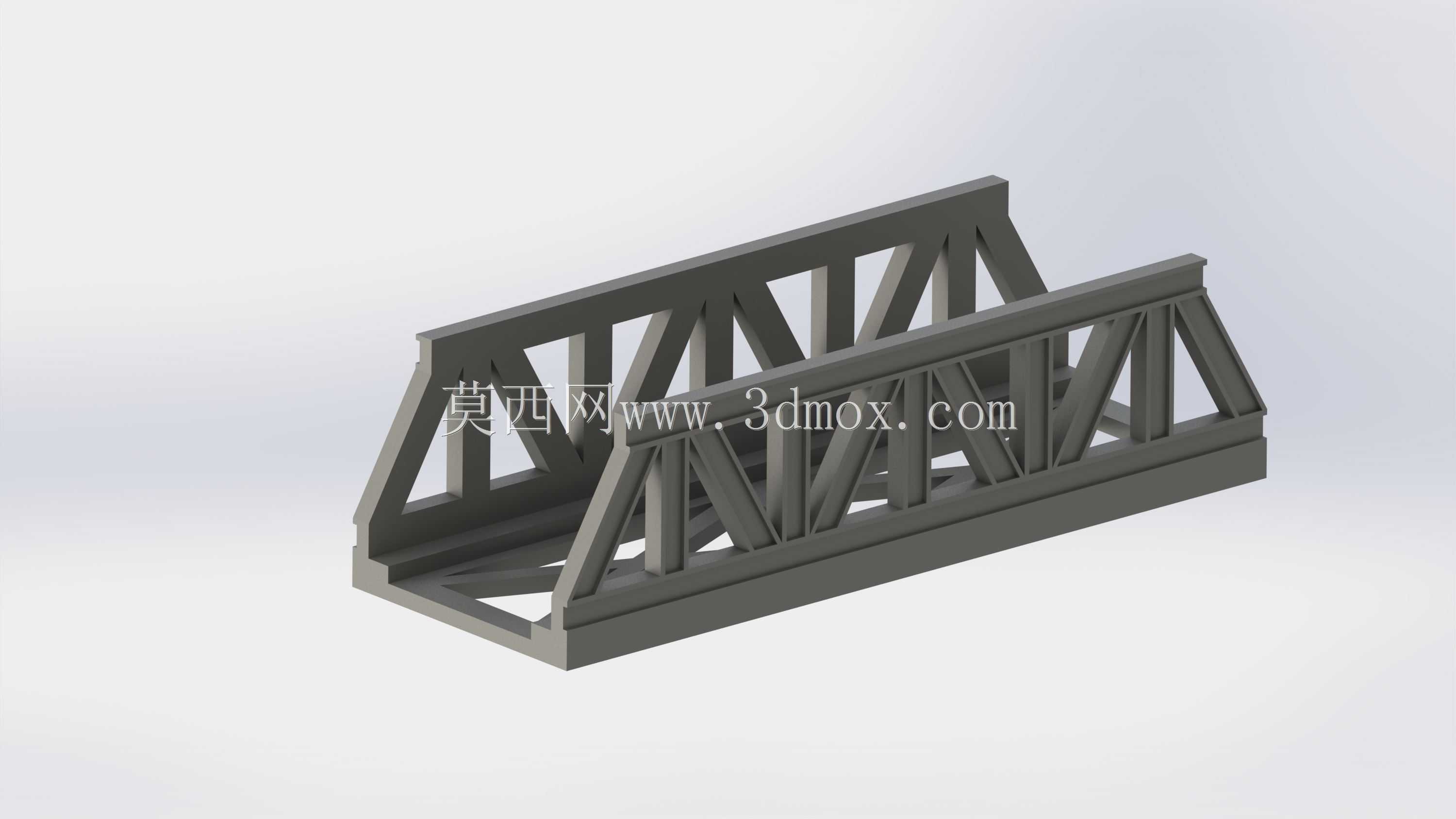

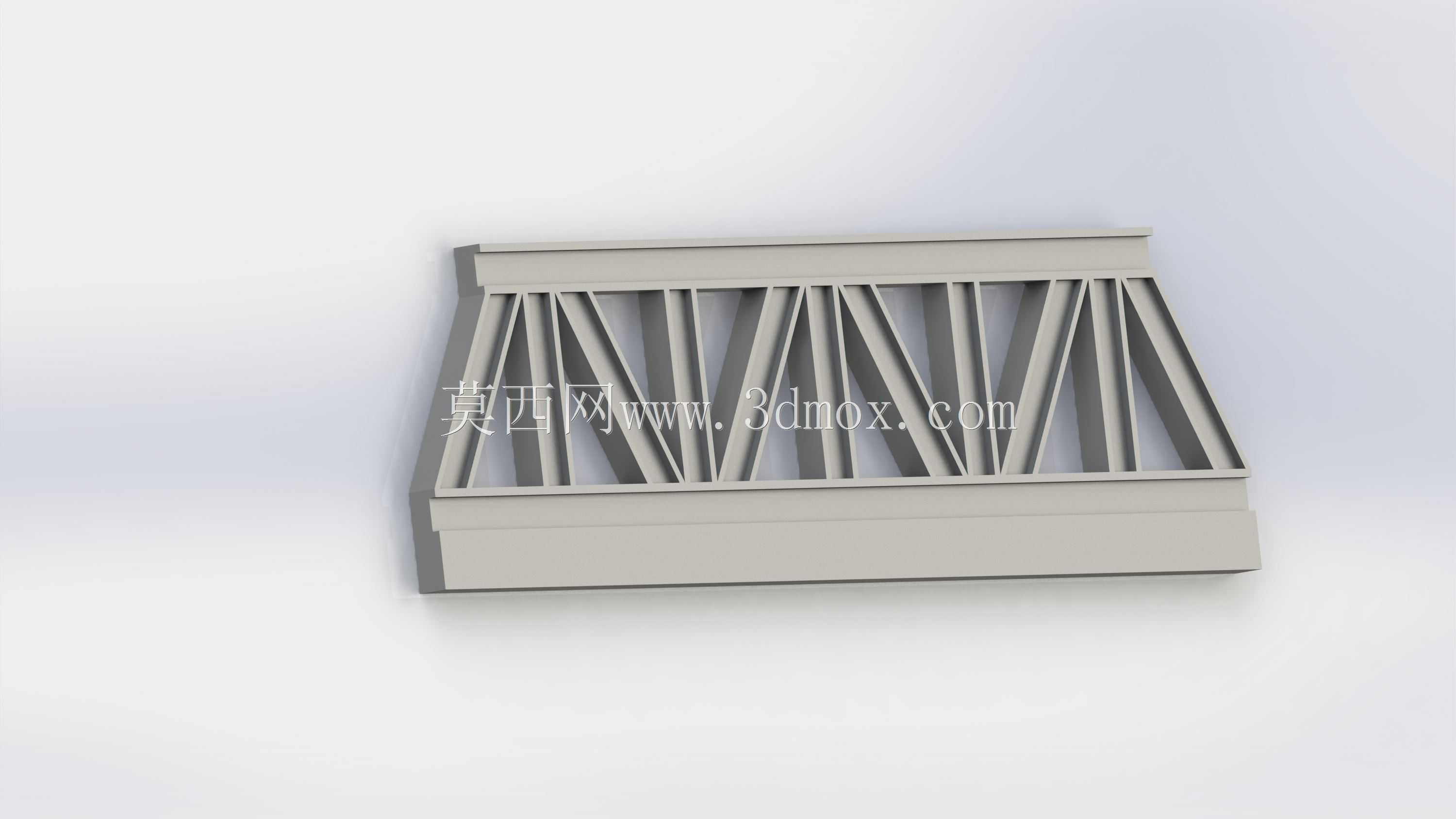

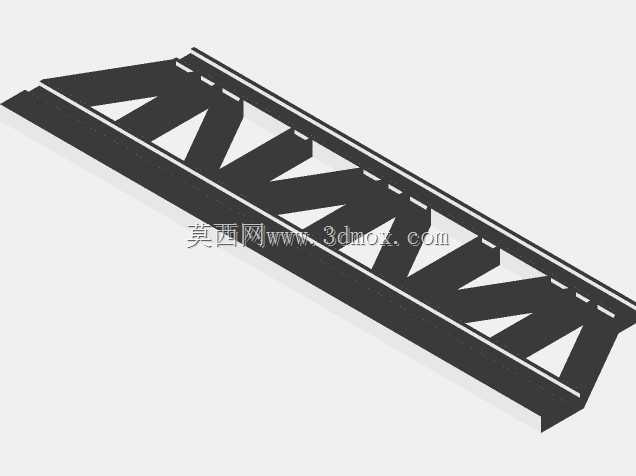

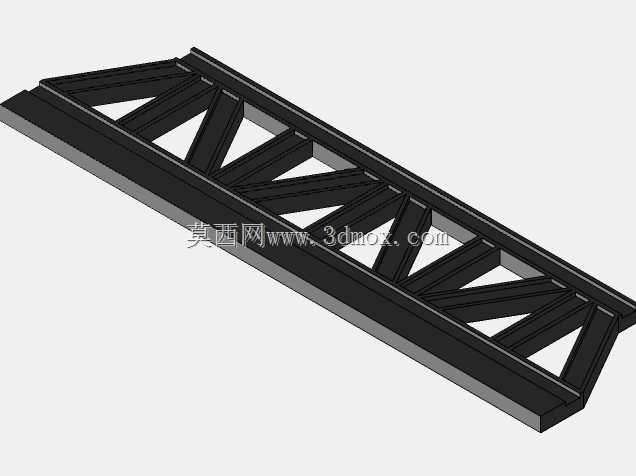

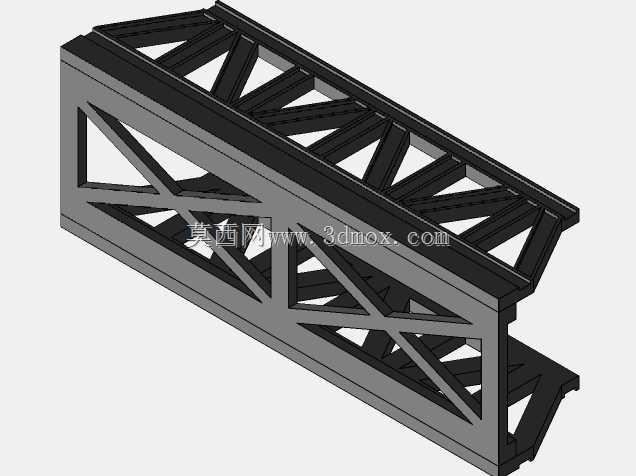

HO比例桁架式铁路桥3D打印结构件

　　该桁架式桥接构件主要面向HO比例铁道模型沙盘场景搭建使用，作为沙盘线路中跨接不同路基段、模拟真实铁路桥梁通行功能的核心结构件，可适配主流HO比例轨道的安装边界，满足模型爱好者搭建山地、河谷、跨线等场景时的线路衔接需求，还原真实铁路桁架桥的承重结构形态与视觉特征。从结构设计逻辑来看，构件采用经典的华伦式桁架排布，斜向腹杆沿桥身纵向交替布置，上下弦杆做等厚实体设计，既保证3D打印过程中无悬空支撑需求，降低打印失败概率，也能在模型尺度下提供足够的结构刚度，避免桥身长期放置出现形变。设计阶段充分考虑了3D打印的工艺特性，所有杆件的壁厚均设置为1.2mm以上，相邻腹杆之间的间隙不小于2mm，避免FDM打印过程中出现溢料粘连、细节丢失的问题，

　　上下端面做0.2mm的平面度公差控制，保证与路基段拼接时无明显缝隙，无需额外打磨即可实现平顺衔接。构件的安装边界完全匹配HO比例轨道的铺装要求，桥身总宽度适配标准HO轨距的安装空间，两端预留0.5mm的定位凸台，可直接卡入常规沙盘路基的预留卡槽中，无需额外粘接即可临时固定，方便场景调整时反复拆装。从实际使用场景出发，该桥接构件可单独作为短跨桥梁使用，也可多件拼接组成大跨度连续桁架桥，适配不同沙盘场景的线路规划需求，腹杆的排布密度完全参照真实铁路桁架桥的比例缩放，在模型视角下不会出现疏密失衡的视觉违和感，表面无多余的装饰纹理，保留3D打印后可直接打磨上色的基础面，方便使用者根据自身沙盘的时代背景、涂装风格做旧化处理。结构受力层面，

　　虽然是模型构件，设计时也参照了真实桥梁的受力传导逻辑，竖向荷载通过腹杆传递至上下弦杆，再传导至两端的路基支撑点，即使在桥面上放置多节HO比例列车模型，也不会出现杆件弯折、桥身下挠的问题，长期使用的结构稳定性有充足保障。针对模型场景的细节还原需求，桥身两侧的弦杆做了微倒角处理，避免打印后出现锋利边缘，同时模拟真实桥梁的型钢边缘轮廓，腹杆与弦杆的连接节点做0.3mm的圆角过渡，既还原真实钢结构桥梁的焊接节点形态，也避免打印时节点处出现应力集中导致的开裂问题。构件的整体尺寸严格遵循HO比例1:87的缩放标准，桥身长度可覆盖单节轨道的跨接需求，高度匹配常规路基的高度差，安装后轨道面与路基面保持水平，列车通行时不会出现颠簸、卡轨的问题。

　　在设计过程中还充分考虑了不同3D打印设备的适配性，模型无复杂内构，所有结构均为外露可打印形态，无需添加可溶性支撑，使用普通PLA、ABS耗材均可顺利打印，打印完成后仅需去除底部 raft 即可直接使用，降低了模型爱好者的制作门槛。不同于市面上常见的一体式铁路桥模型，该构件采用纯桁架镂空设计，视觉通透度更高，从侧面观察时能清晰看到腹杆的交错结构，更贴近真实钢结构桥梁的视觉效果，同时镂空结构也减少了打印耗材的使用量，降低了单件打印的时间成本。
