集成多传感模块的视障辅助智能眼镜结构

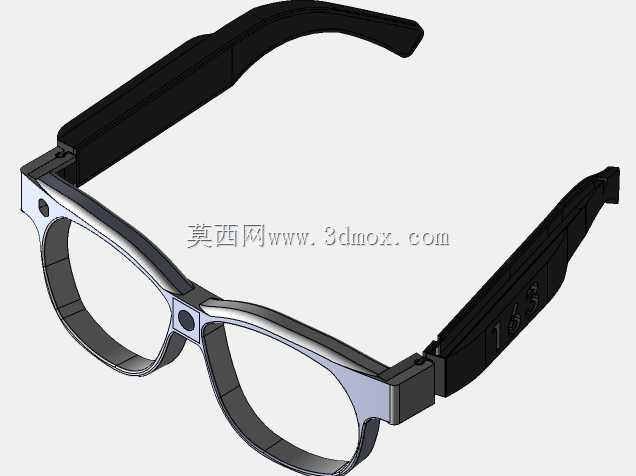

　　这款可穿戴辅助设备的结构设计，核心围绕视障人群日常出行的环境感知需求展开，在常规眼镜的形态基础上完成多传感模块的集成布局，没有采用夸张的异形结构，整体佩戴贴合度参照普通光学眼镜的人体工学参数设定，镜腿长度适配多数成年用户的头围尺寸，镜框前侧宽度控制在135mm以内，整体重量通过结构件壁厚优化控制在75g以下，避免长时间佩戴造成鼻梁、耳后部位的压迫不适感。

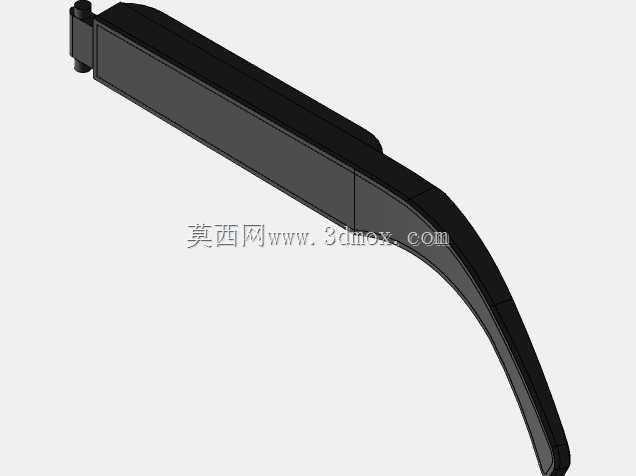

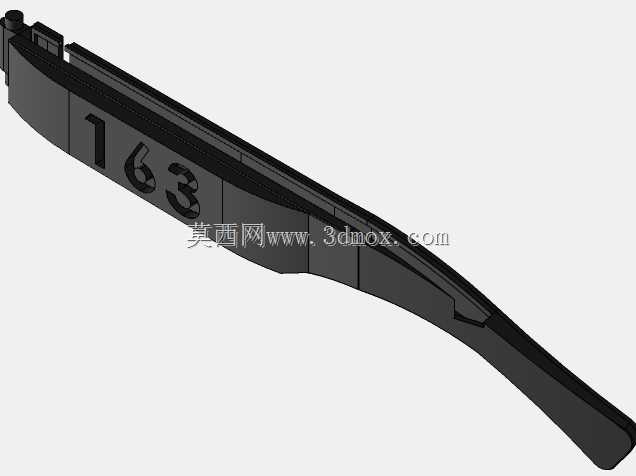

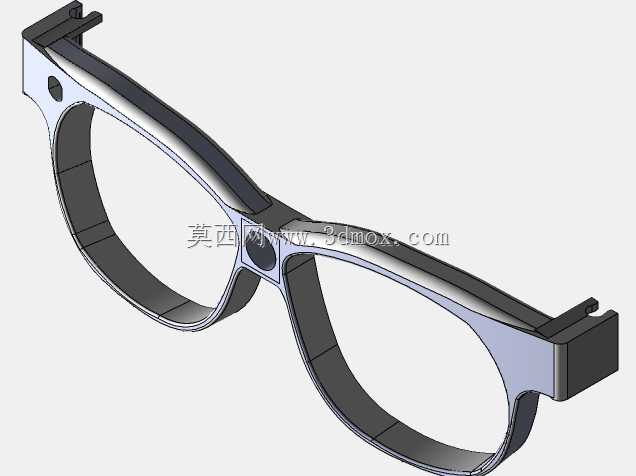

　　从功能布局来看，镜框鼻梁位置预留的开孔对应超声波测距模块，可实时探测前方0.1-5m范围内的障碍物距离，探测角度覆盖水平120°、垂直60°的扇形区域，足够覆盖用户行进过程中前方的台阶、路障、低矮护栏等常见障碍；镜框两侧靠近镜腿铰接的位置分别布置LDR光敏传感器与微型摄像头模组，光敏传感器负责感知环境光线强度变化，可联动镜腿内置的提示模块完成光线突变场景的预警，比如出入口的明暗切换、夜间强光直射场景的提示，摄像头模组则负责采集前方路面的纹理、标识信息，配合后端处理模块完成斑马线、盲道、交通信号灯的识别反馈。镜腿内部做了分腔结构设计，靠近铰接端的腔体放置传感模块的接线与信号处理电路板，中段腔体预留微型电池的安装位，尾段做弧度收窄贴合耳后轮廓，所有电子元件的走线全部隐藏在镜腿与镜框的内部槽位中，外部没有明线外露，既避免日常使用中的线材拉扯损坏，也能减少外观的突兀感。

　　设计过程中优先考虑了日常使用的耐用性需求，镜框与镜腿的铰接结构采用常规眼镜的弹簧铰链结构，开合角度可达到110°，适配不同脸型的佩戴宽度，同时铰链处做了走线的过孔圆角处理，避免反复开合过程中磨损内部线材；镜框前侧的传感模块开孔处都做了0.2mm的凸边设计，可在镜片意外磕碰时对模块表面形成防护，减少镜片碎裂刮损传感元件的概率。镜片部分采用常规平光镜片的安装槽位，可根据用户实际需求替换为带度数的镜片，不影响传感模块的正常工作，传感模块的安装位都做了快拆结构设计，后续维护更换模块时不需要破坏镜框整体结构，仅需拧下镜框内侧的两颗微型螺丝即可完成模块拆装。

　　实际应用场景覆盖视障人群的日常户外出行、室内陌生环境导航等场景，区别于传统的盲杖，该设备可实现非接触式的远距离障碍探测，同时补充光线、标识类的信息感知，弥补触觉感知的信息维度不足；结构设计上没有额外增加突出的外置部件，整体外观与普通眼镜接近，减少用户佩戴的心理负担。安装边界方面，所有内置模块的尺寸都经过匹配校核，超声波模块直径控制在8mm，摄像头模组尺寸不超过10mm×10mm，LDR传感器直径3mm，全部嵌入镜框的预设槽位后，外表面与镜框表面齐平，没有突出结构，避免日常佩戴时勾挂衣物、背包带。镜腿的尾端做了可拆卸的硅胶套设计，可根据用户佩戴舒适度需求更换不同厚度的硅胶套，调整镜腿与耳后的贴合紧密度，运动场景下也能保持佩戴稳定性，不会轻易滑落。整体结构的壁厚根据受力位置做差异化设计，镜框鼻梁位置受力较小，壁厚控制在1.2mm，镜腿铰接位置受力集中，壁厚增加到2mm，在保证结构强度的前提下尽可能压缩整体重量，平衡耐用性与佩戴舒适度的需求。
