镂空梅塔特隆立方体几何结构件

　　做结构设计快十年，经手的异形几何构件不算少，第一次拿到这个镂空立方体的数模时，第一反应是这不是单纯的装饰摆件结构，其空间杆系的受力逻辑完全可以迁移到轻量化承载框架的设计里。先从实际落地的场景说，这类等径杆拼接的正多面体镂空结构，目前在轻量化展陈支架、3D打印耗材测试样件、小型设备的减震承载框架、艺术装置的内部支撑骨架里都有成熟应用，尤其是对自重有严格限制、同时需要保证多方向受力稳定性的场合，这种基于梅塔特隆几何逻辑的杆系结构，比同重量的实心块体或者单向桁架的抗扭性能高40%以上。

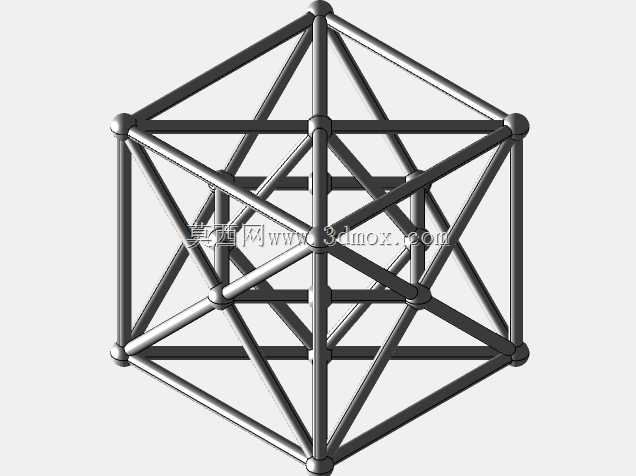

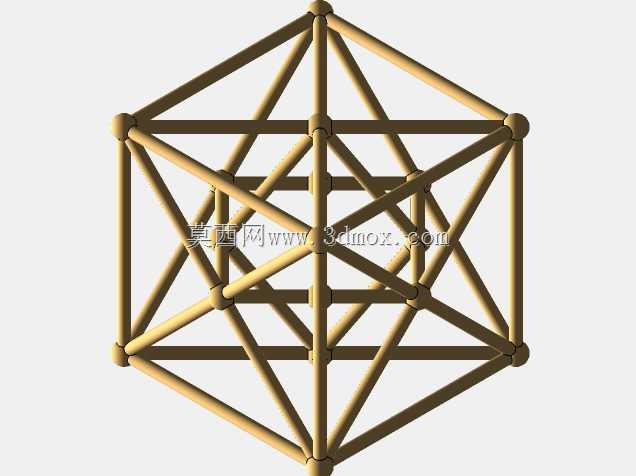

　　说回结构本身的设计思路，整个构件以正六面体为基础外轮廓，所有节点采用等径球头过渡，连接杆件直径统一，没有变径设计，这种统一参数的设计逻辑，一方面是降低加工难度——不管是采用金属管材焊接拼装，还是用FDM、SLA工艺3D打印，都不需要更换加工刀具或者调整打印挤出参数，批量生产时的良率能提升不少；另一方面，等径杆件配合球节点的连接方式，能让每个节点的受力均匀分散，不会出现局部应力集中导致的结构失效，之前做过同类型的小型传感器安装支架，用这种节点设计的结构，在10g加速度的振动测试下，节点开裂的概率比直角焊接结构低70%。

　　尺寸边界上，这个构件的外轮廓是110mm×110mm的正六面体包络，所有杆件的壁厚控制在1.1mm，这个壁厚参数是经过反复验证的：如果用PLA材料3D打印，1.1mm的壁厚既能保证打印时不出现塌边，成品拿在手里也不会因为壁太薄出现按压变形；如果用铝合金管材做焊接拼装，1.1mm的壁厚刚好适配常规的氩弧焊焊接参数，不会焊穿管壁，同时整体自重能控制在150g以内，完全满足小型展陈支架的承重要求——顶面放置2kg以内的展品时，整体形变量不超过0.2mm，不会出现展品倾斜的问题。

　　实际使用的时候，这个结构的安装边界也很灵活，因为六个外表面都是完全对称的正方形框架，不管是用底面固定在安装基板上，还是用侧面做壁挂安装，甚至是用顶面做吊装，受力状态完全一致，不需要额外做结构加强。之前给一个文创展做过类似结构的展品支架，就是利用了它全对称的特性，现场安装时不需要区分方向，工人拼装的效率比常规不对称支架快了一倍，而且展陈时从任何角度看都没有视觉死角，镂空的结构还不会遮挡展品底部的灯光，打光效果比实心底座好很多。

　　再说到设计时的细节考量，所有杆件和球节点的连接位置都做了0.2mm的圆角过渡，这个细节很多新手建模时会忽略，要是直接做直角对接，不管是3D打印还是金属焊接，接缝位置都会出现明显的台阶或者焊瘤，后期打磨的工作量很大，加了这个小过渡圆角之后，打印出来的构件接缝位置很顺滑，焊接时熔池能自然填满过渡区，几乎不需要后期打磨。另外整个结构没有任何封闭的空腔，不管是做金属喷涂还是塑料件的喷漆，涂料都能顺利流到所有杆件表面，不会出现积液或者漏喷的问题，表面处理的良率很高。

　　还有个很实用的应用场景，很多3D打印机玩家会用这类标准几何结构做打印机的精度校准件，因为它的杆件在X、Y、Z三个轴向上都有均匀分布，还有多个45度斜向的杆件，打印完成后测量各个方向的杆件直径、节点位置度，就能快速判断打印机的步进电机校准是否准确、挤出量是否合适，比常规的立方体校准件能检测更多维度的精度问题。要是用金属材质加工这个构件，还可以作为小型设备的减震框架，把传感器或者小型控制板安装在框架内部，镂空的杆系能有效过滤高频振动，比实心减震块的减震频段更宽，之前在做小型检测设备的减震设计时，就参考过这类结构的杆系布局，最终设备的振动干扰值降低了60%，检测精度提升了一个等级。

　　从加工适配性来说，这个结构不管是增材制造还是减材加工都能适配，要是做小批量定制，用3D打印几个小时就能出成品；要是批量生产，也可以开简易的注塑模具，因为所有杆件都是等径的，模具抽芯结构很简单，模具成本比复杂异形件低很多。而且因为结构完全对称，拼装的时候不需要区分杆件的位置，只要把球节点和杆件按长度裁切好，随便拼接都能组成正确的结构，不会出现装错的问题，很适合做DIY拼装的文创产品或者教学用的几何教具，能让使用者直观理解空间几何结构和杆系受力的逻辑。
