轻量型1U立方星主体框架结构设计

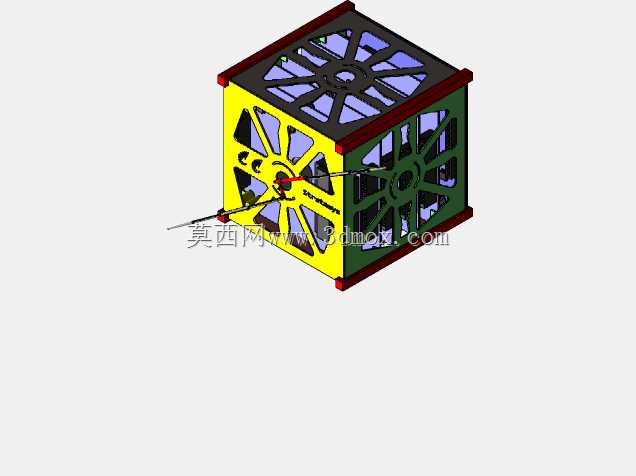

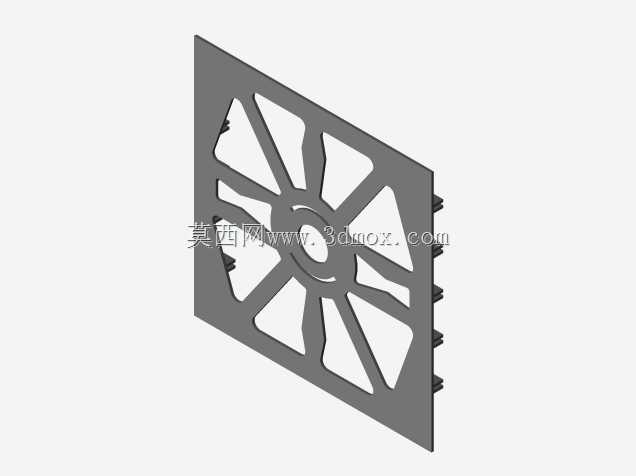

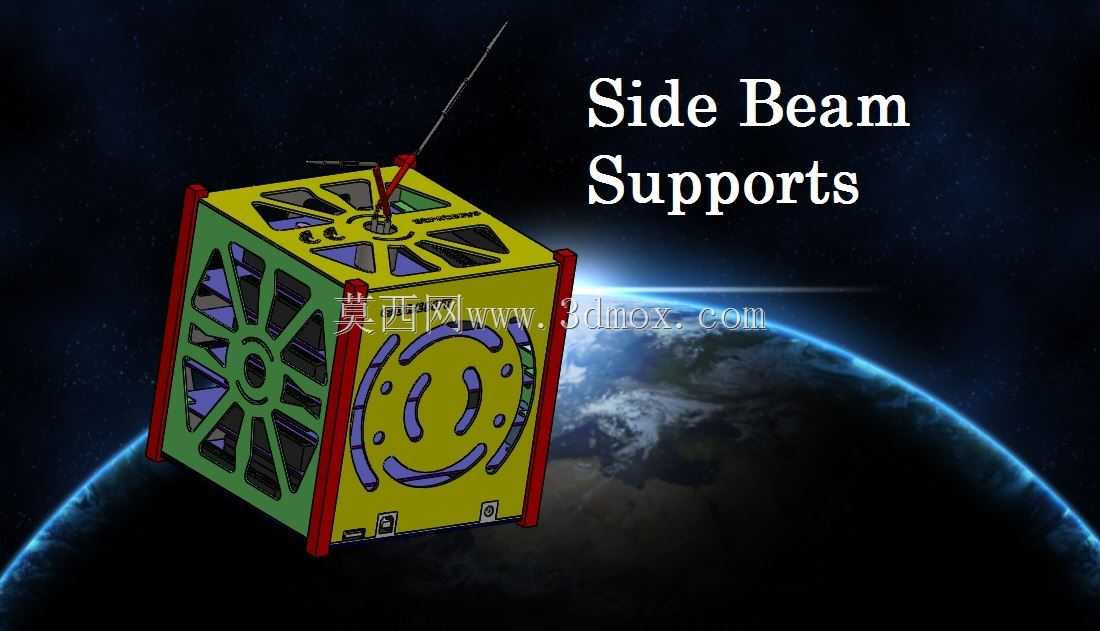

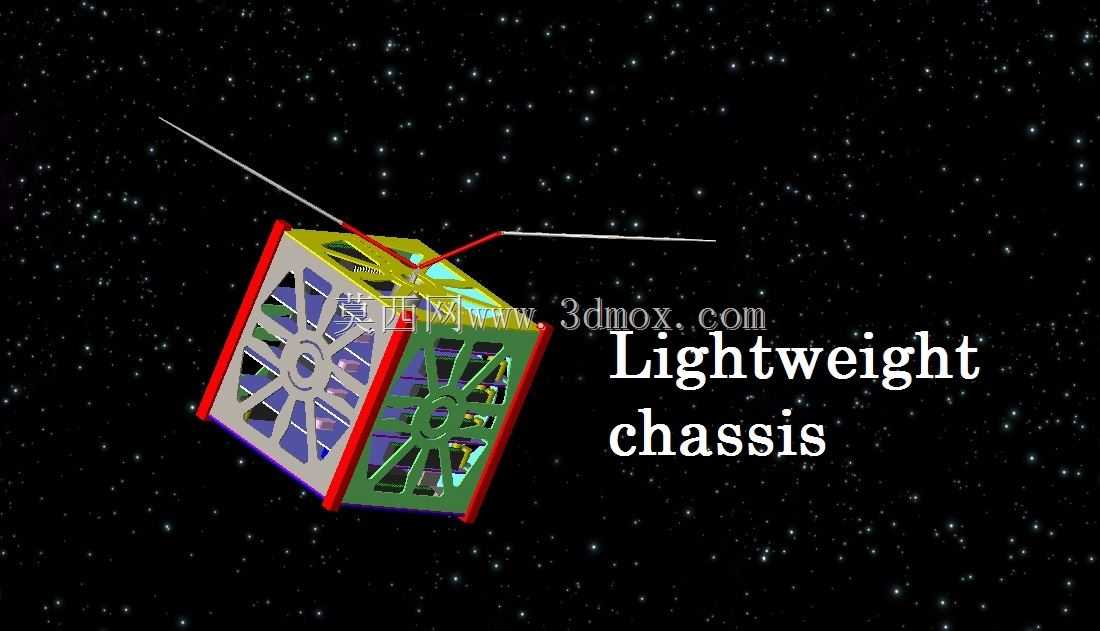

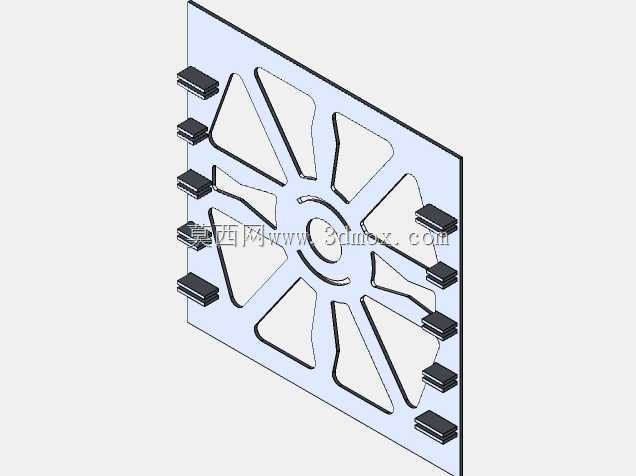

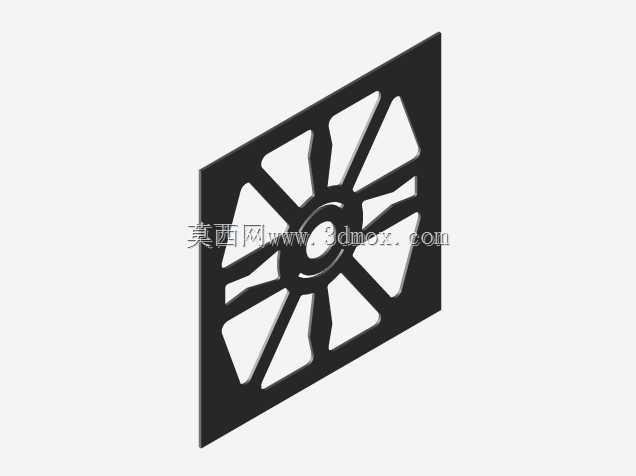

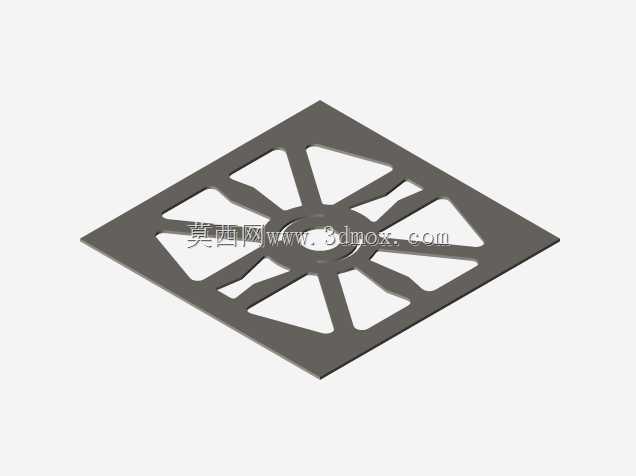

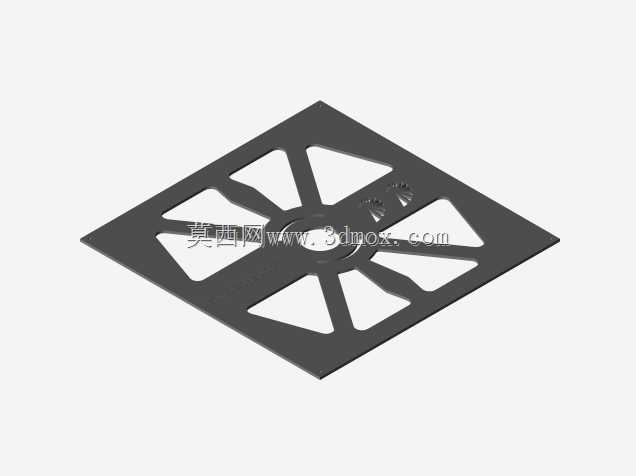

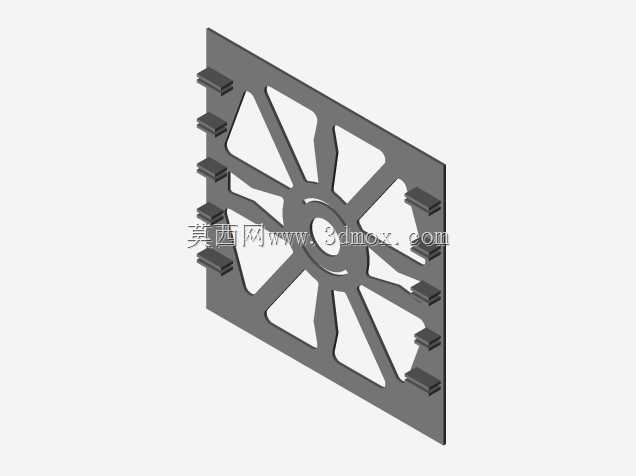

　　在微纳卫星快速迭代的研发场景中，1U规格的立方星是当前高校航天载荷验证、商业航天短周期组网项目中应用最广泛的构型，其标准100mm×100mm×100mm的外轮廓尺寸，能够适配绝大多数商用立方星部署器的安装边界，无需额外定制适配结构即可兼容主流运载火箭的搭载释放接口，大幅降低从设计到上天的适配成本。这套结构在设计之初就瞄准快速验证类任务的需求，没有采用传统航天结构常用的整块铝铣削加工方案，而是做了框架式镂空的侧梁设计，四根垂直布置的侧梁作为主承力结构，承担发射阶段的轴向过载与振动载荷，侧梁之间的面板全部做了辐条状镂空处理，在保证结构刚度满足发射段力学要求的前提下，尽可能去除非承力区域的材料，把整体底盘重量压到极低水平，

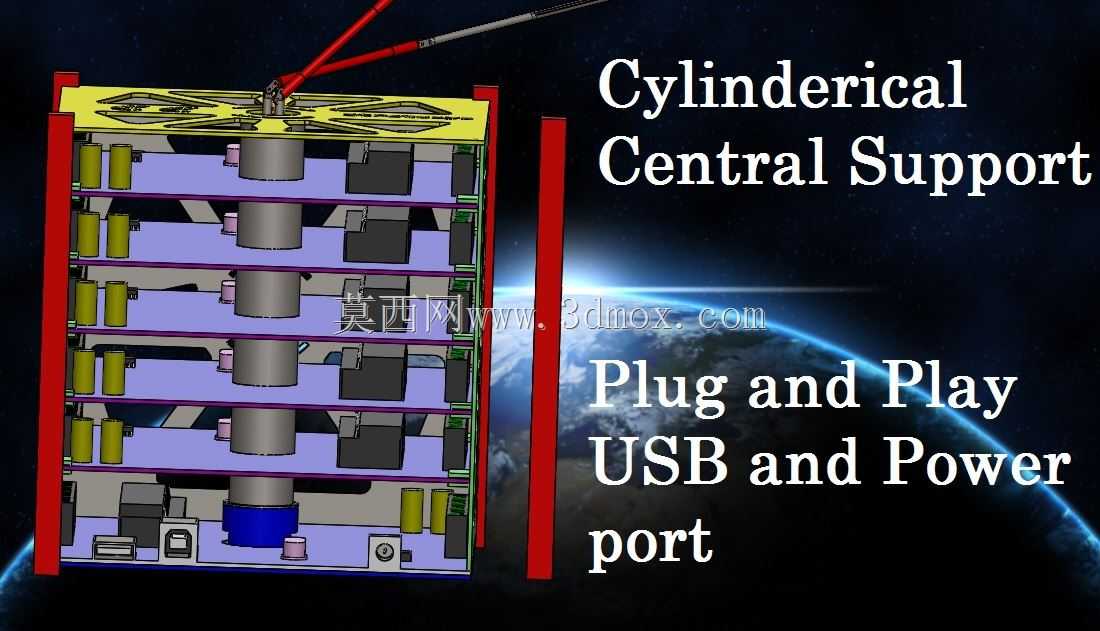

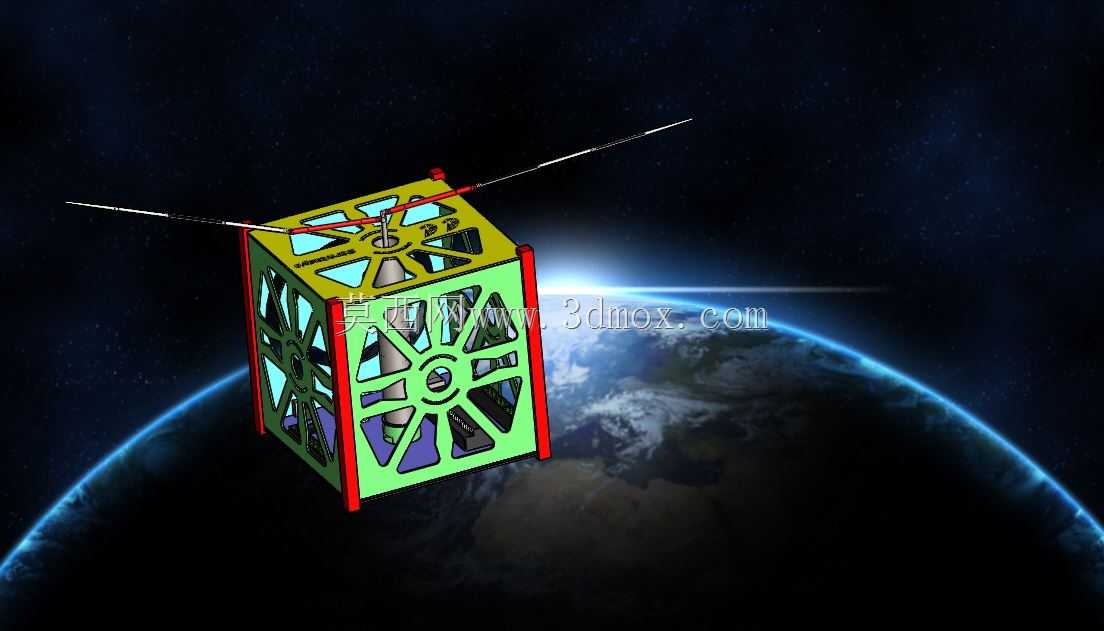

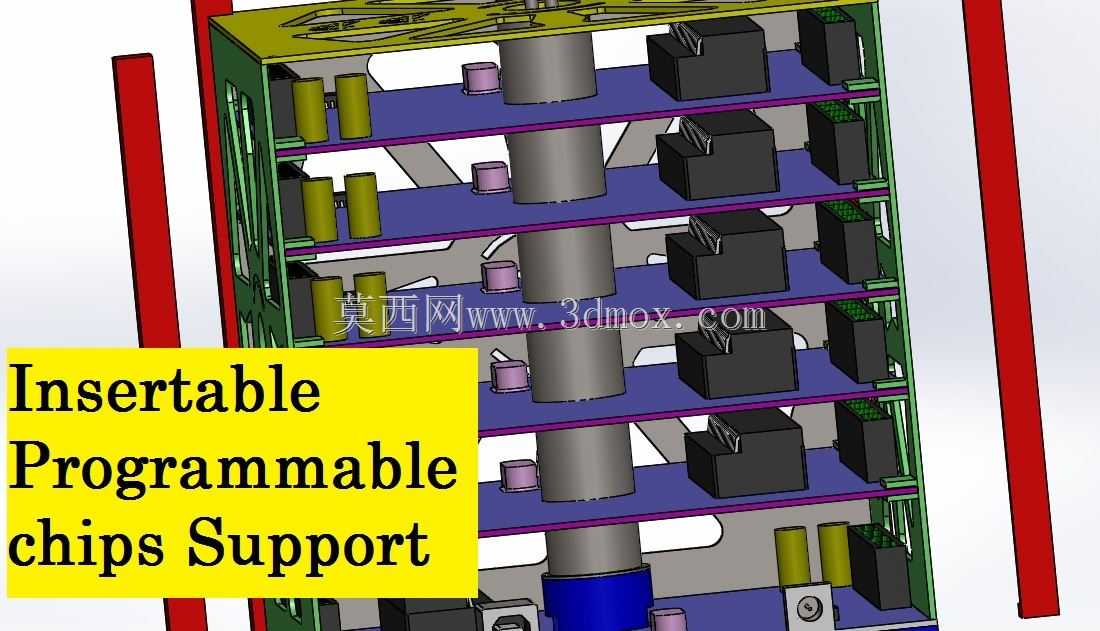

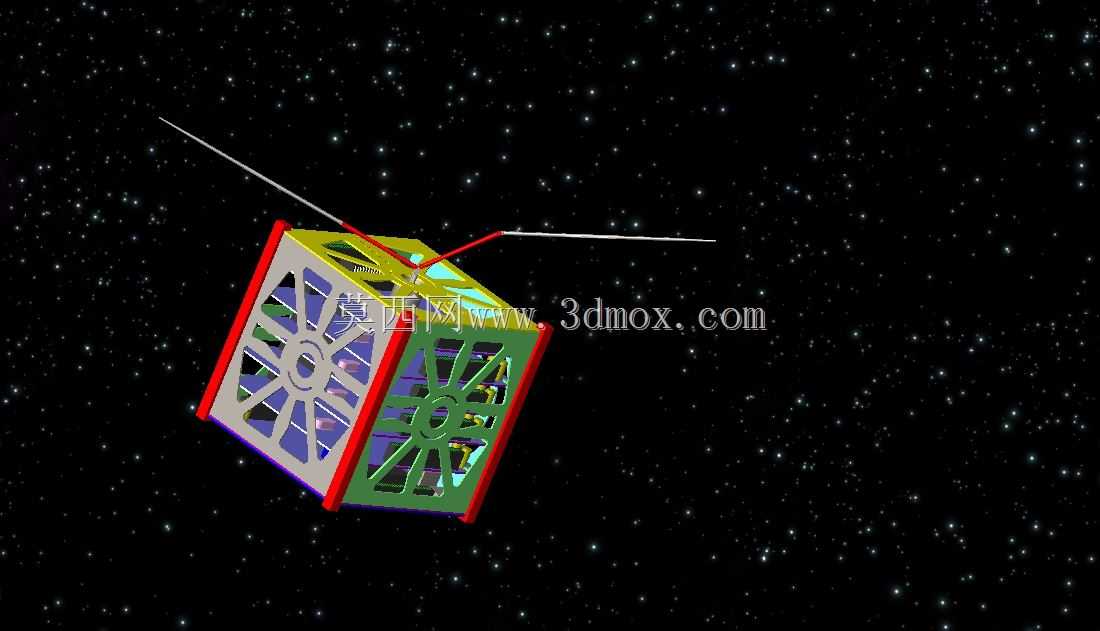

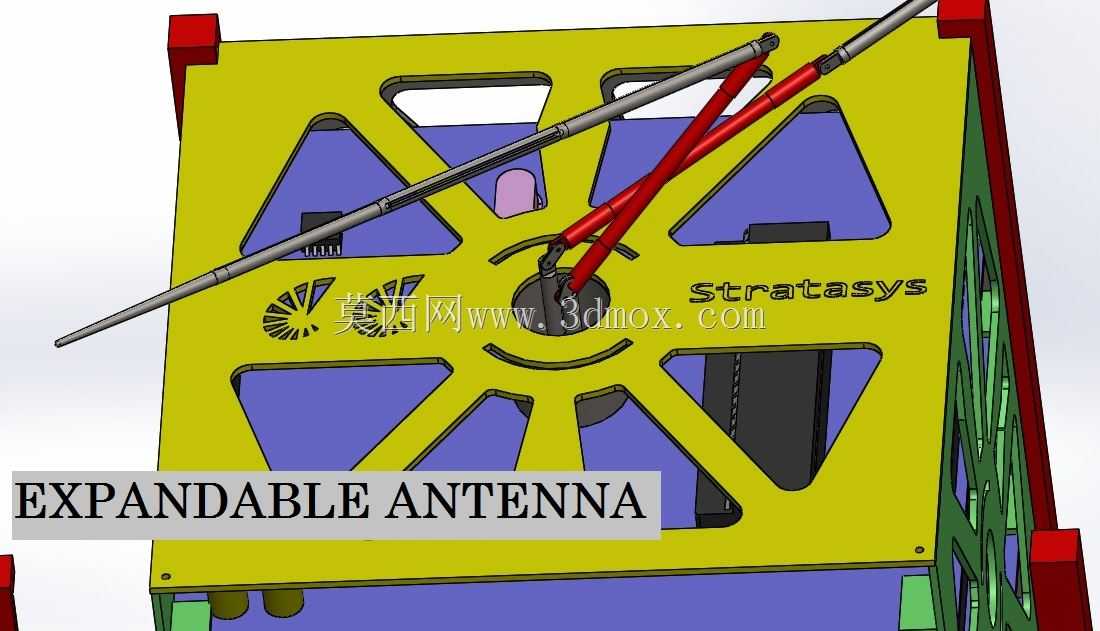

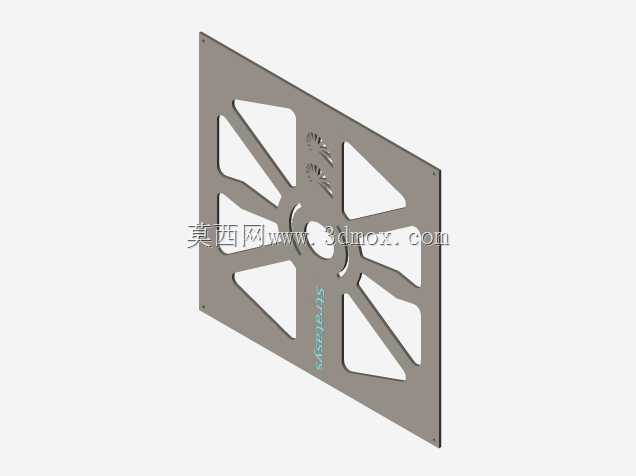

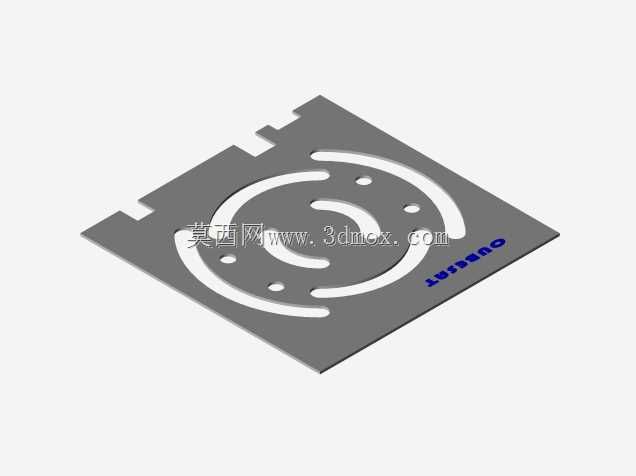

　　既能够降低发射阶段的无效载荷重量，也能控制结构本身的加工成本，哪怕是小批量试制阶段也不会产生过高的物料开销。结构中心位置布置了一根圆柱形梁，这根梁同时承担两个核心功能：一方面作为整个框架的居中支撑，连接上下两块安装面板，把外部载荷均匀传递到四根侧梁上，避免局部应力集中导致结构变形；另一方面这根圆柱梁的顶端直接作为可伸缩可扩展天线的安装基座，天线转轴直接集成在梁的顶端，不需要额外设计独立的天线安装支架，减少了装配环节的零件数量，也避免了额外支架带来的安装误差与重量冗余。框架的上层面板预留了标准化的芯片插槽，能够直接插入通用规格的可编程核心控制板，不需要针对控制板做额外的安装孔位定制，研发人员可以根据任务需求快速更换不同算力、

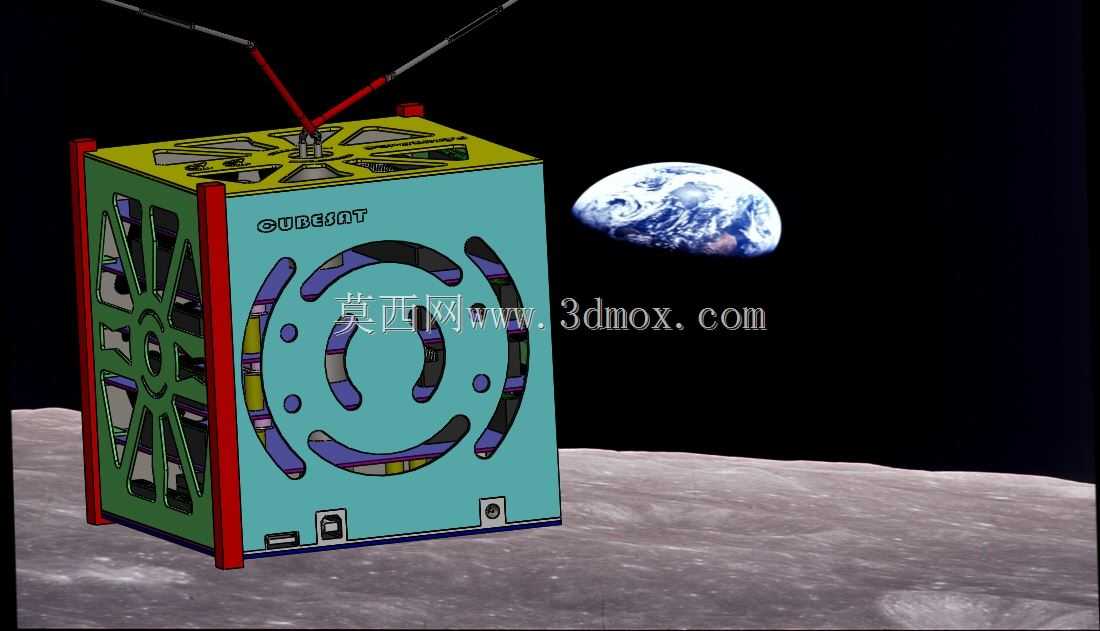

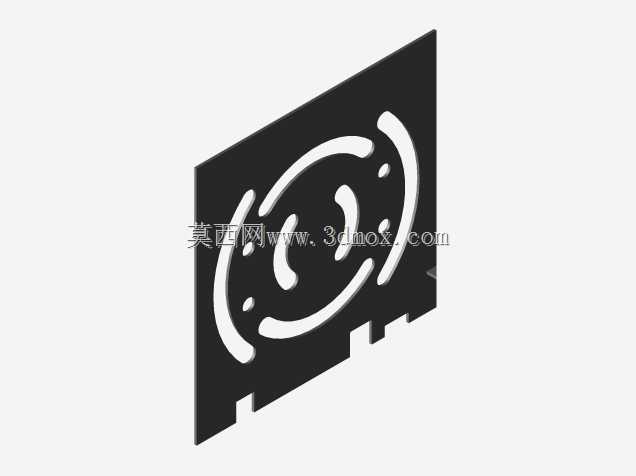

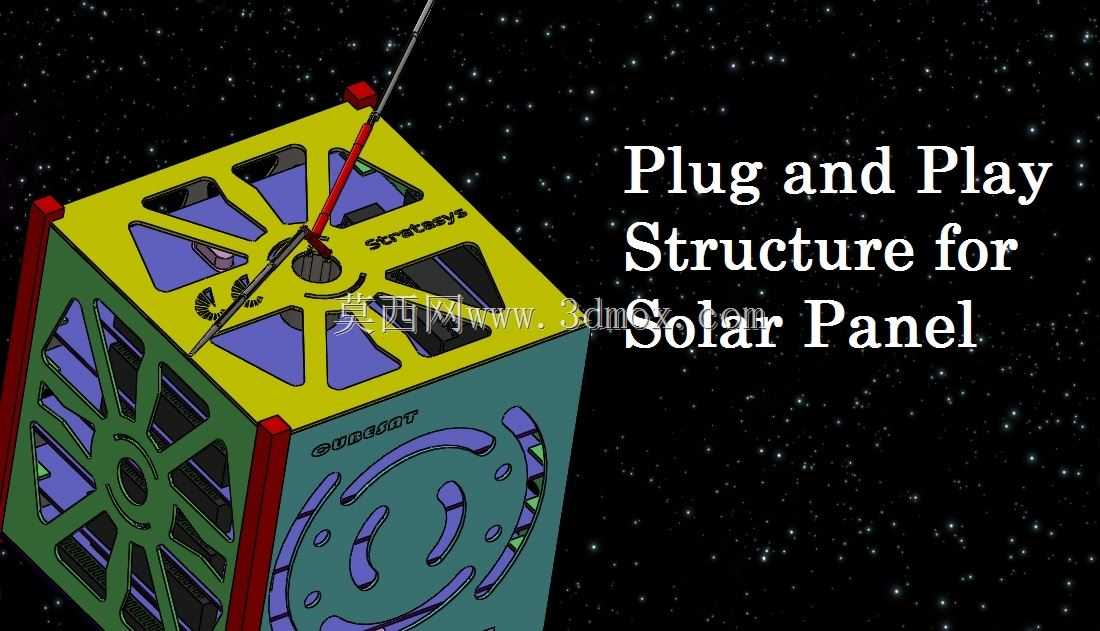

　　不同功能的控制芯片，适配从大气探测、在轨通信到空间环境试验等不同的载荷任务，插槽的定位公差控制在0.1mm以内，能够保证芯片在发射振动过程中不会出现松脱移位，保证电气连接的可靠性。结构的侧面板预留了太阳能电池板的安装接口，接口采用通用的压接式设计，太阳能电池板可以直接通过卡扣固定在侧梁外侧，不需要额外的螺丝紧固，电池板的接线可以直接通过侧梁上预留的穿线孔引入内部腔体，连接到内部的电源管理电路，整个接线路径没有多余的弯折，能够降低线路损耗，也避免了线缆在腔体内部晃动带来的干涉风险。在框架的侧面还集成了即插即用的USB端口，端口做了内嵌式设计，不会突出1U立方体的外轮廓边界，不会影响卫星在部署器内的装填与释放，

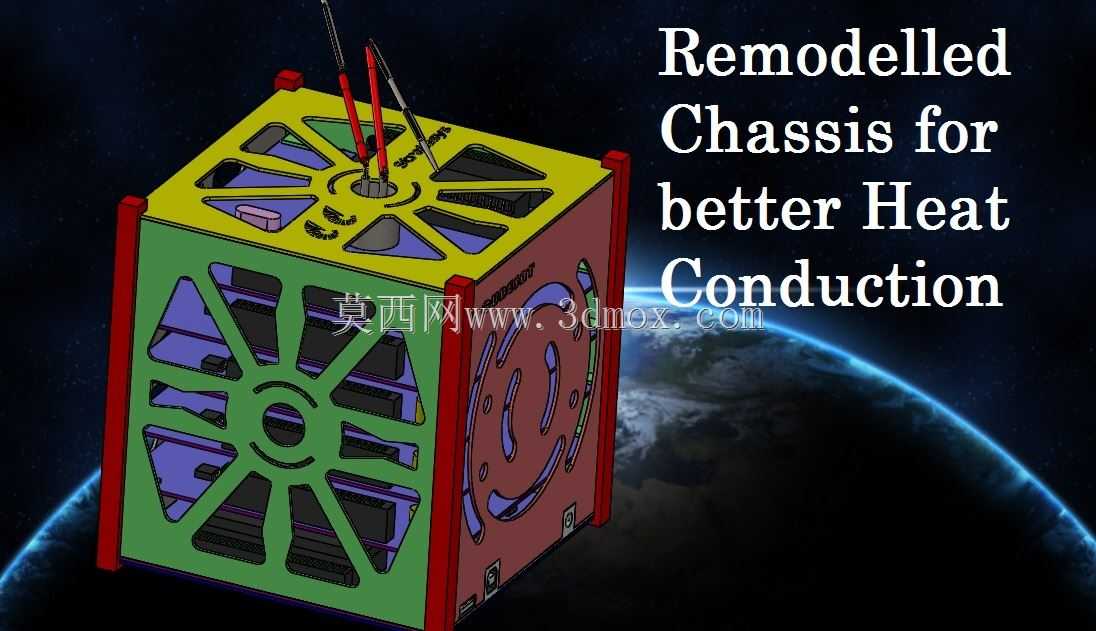

　　地面调试阶段可以直接通过这个端口给卫星烧录程序、读取测试数据，不需要拆开整个框架就能完成大部分地面调试工作，大幅提升整星测试的效率。整个结构的所有零件都做了3D打印适配设计，所有壁厚都控制在3D打印工艺的最小可靠成型厚度以上，没有小于45度的悬空结构，不需要额外添加支撑就能完成打印，哪怕是普通的FDM3D打印机也能快速加工出整套结构件，研发阶段可以快速打印样件做装配验证、力学振动测试，不需要等待机加工的长周期交付，非常适合高校团队、初创商业航天团队做快速方案迭代。在热传导设计上，这套结构也做了针对性优化，中心圆柱梁与侧梁、安装面板之间都是大面积接触连接，内部芯片工作产生的热量可以通过中心梁快速传递到侧梁，再通过侧梁传递到外侧的太阳能电池板与外表面辐射到太空环境中，不需要额外设计热管或者加热散热组件，就能保证内部芯片的工作温度维持在合理区间，减少热控系统的重量与复杂度。整个框架的所有安装孔位都采用了统一的标准间距，内部载荷可以根据需求灵活布置安装位置，不管是搭载小型相机、环境探测传感器还是通信转发模块，都能通过标准孔位固定，不需要对主框架做二次加工，大幅提升了结构的通用适配能力。
