多啮合正齿轮行星变速传动结构

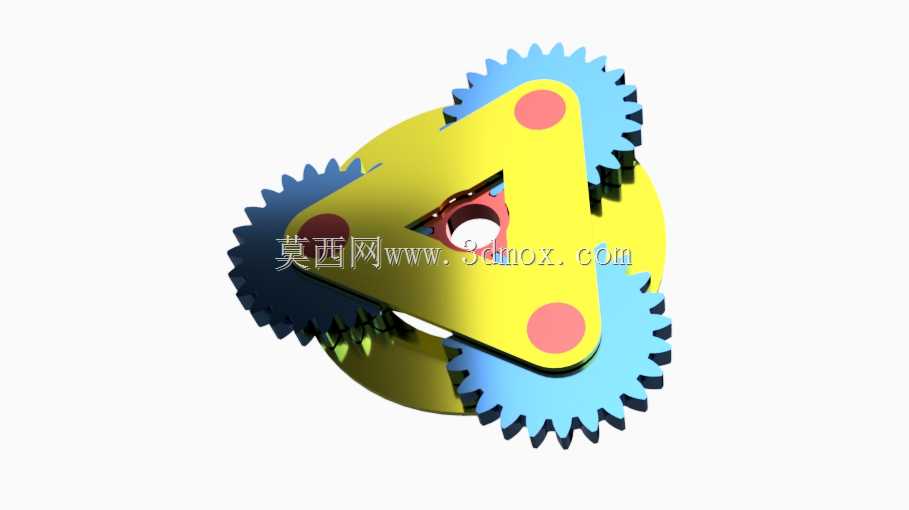

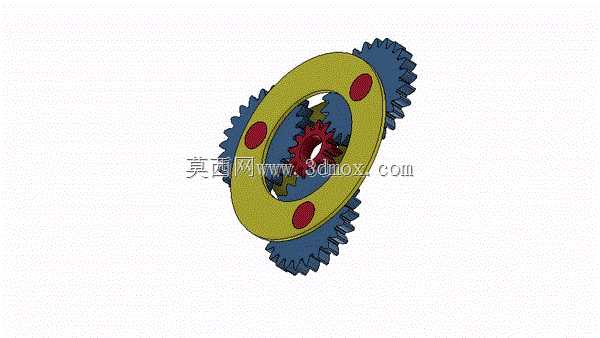

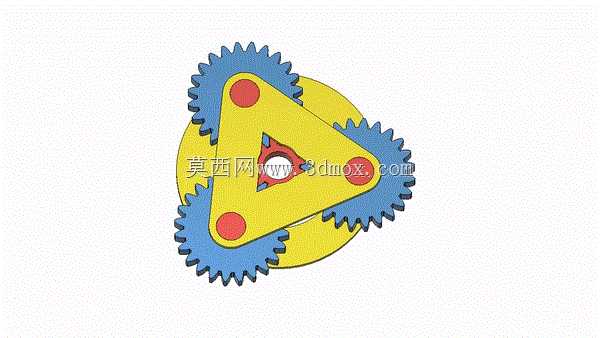

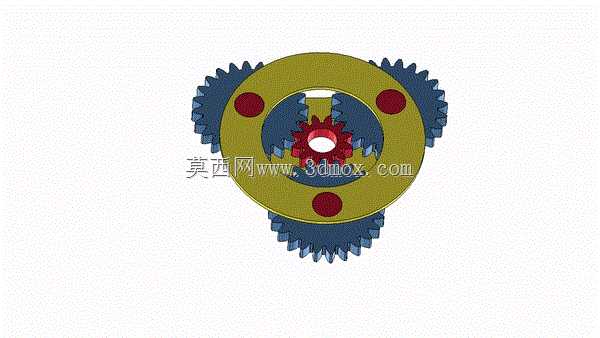

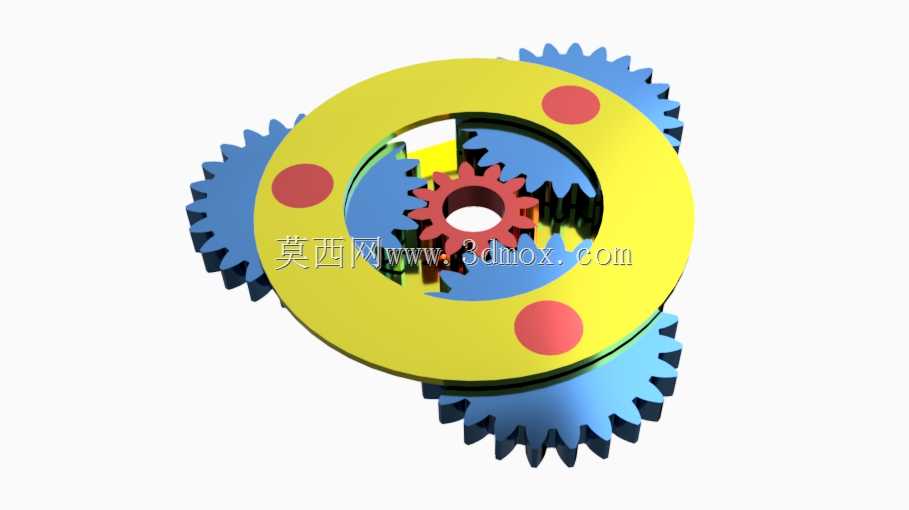

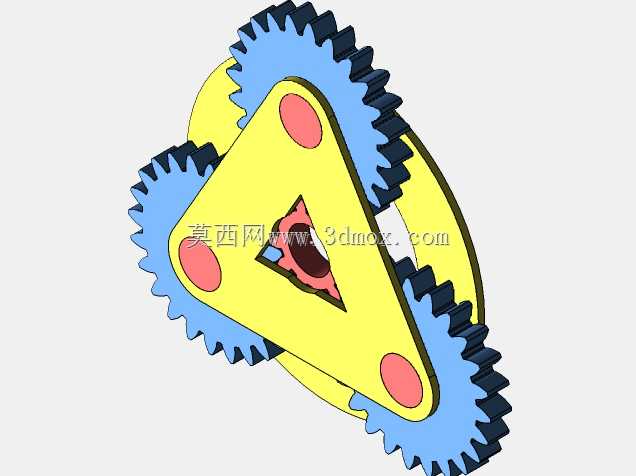

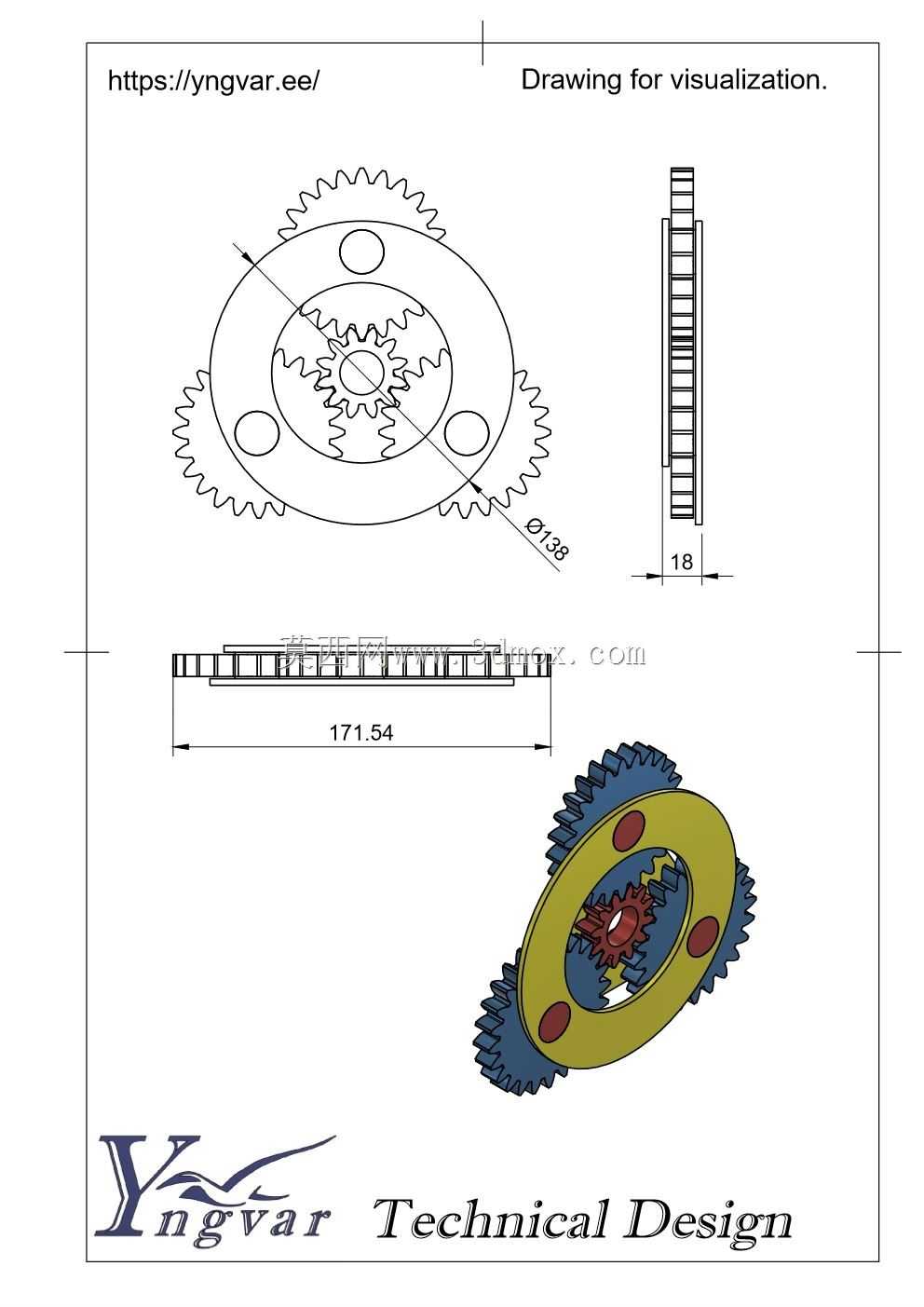

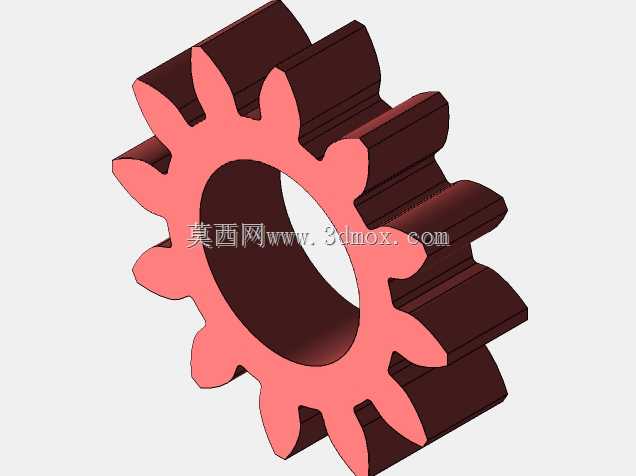

　　这套正齿轮变速结构采用行星式啮合布局，核心围绕中心太阳轮、周向布置的惰轮以及内外齿圈的配合实现动力传递，在低速重载、对噪音耐受度较高的工况场景中适配性极强。从实际应用场景来看，这类结构常出现在小型轻工输送设备的动力端、手动工装夹具的扭矩放大单元、低速农用机具的传动段，不需要过高的线速度，反而对扭矩输出的稳定性、传动比的固定性有明确要求，部分教学演示用的机械传动实训台也会采用这类结构，用来直观展示定轴轮系与行星轮系结合的传动逻辑。

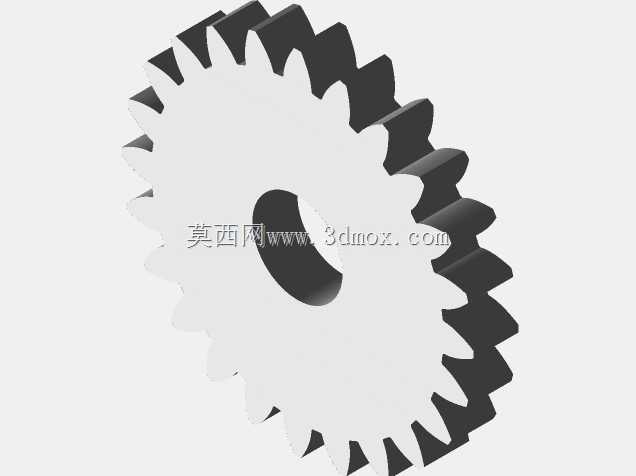

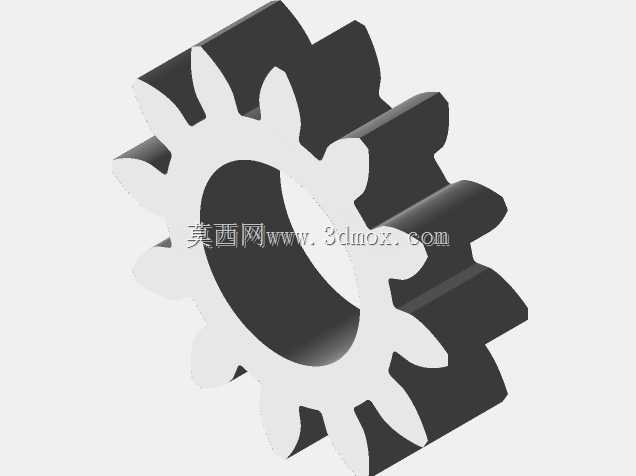

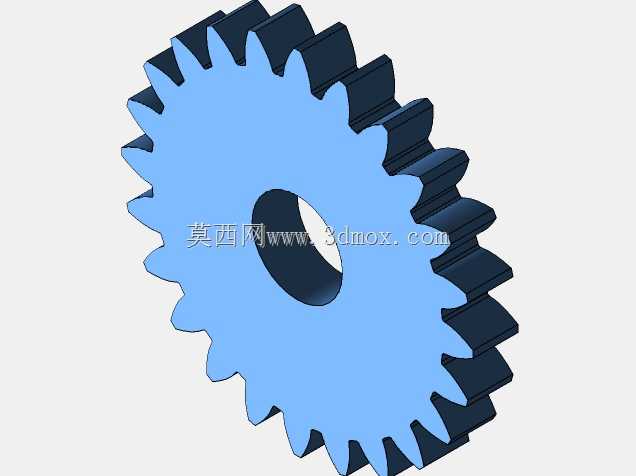

　　从功能特性上看，这套结构没有额外的换挡拨叉、同步环等复杂变速部件，依靠固定的齿轮啮合关系实现恒定传动比的扭矩变换，动力从中心太阳轮输入时，周向均布的三个惰轮会同时分担载荷，避免单对齿轮啮合时应力集中的问题，同时内齿圈作为输出端时，能在较小的安装空间内实现较大的减速比，相比平行轴外啮合的变速结构，径向尺寸能压缩40%左右，轴向尺寸也更紧凑，适合安装空间受限的小型设备。设计过程中，首先要确定传动比的匹配逻辑，中心太阳轮的模数与周向惰轮、内齿圈的模数完全一致，齿形采用标准渐开线正齿，压力角取通用的20度，不需要做齿向修形，因为适用场景的线速度普遍低于3m/s，修形带来的降噪收益远低于加工成本的提升。

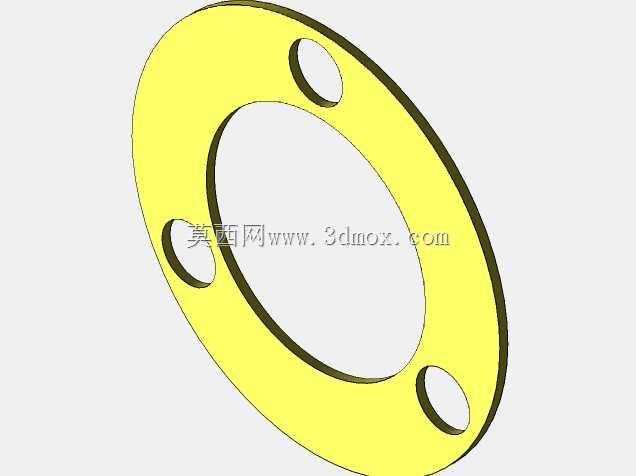

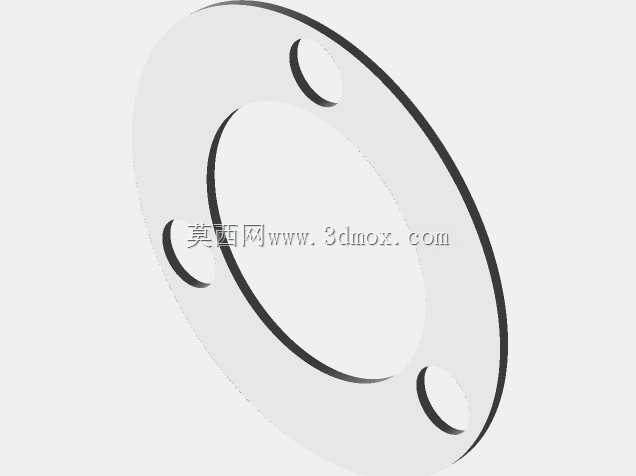

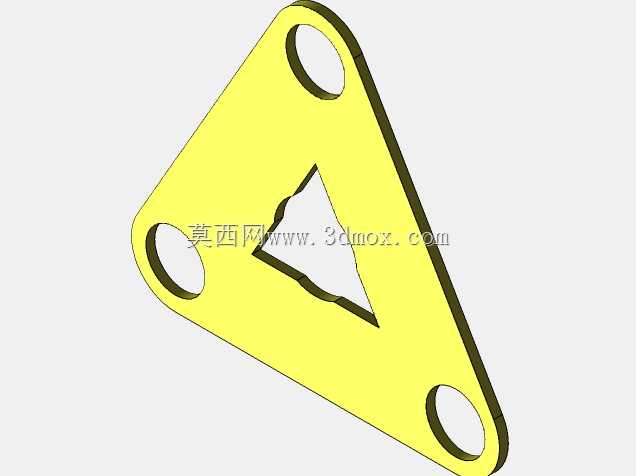

　　安装边界方面，这套结构的轴向定位依靠齿圈两侧的环形端盖实现，端盖上预留的四个圆形定位凸台刚好对应惰轮的安装销轴位置，装配时不需要额外调整惰轮的周向位置，凸台与销轴的配合公差取H7/h6，既保证转动灵活性，又避免啮合侧隙过大带来的传动冲击。内齿圈的外圆作为整个变速单元的安装基准面，与设备壳体的配合采用间隙配合，方便后期维护时整体拆装，中心太阳轮的输入轴孔采用标准平键连接，键槽的位置与齿形的相位没有严格的对位要求，因为正齿轮传动没有轴向力，不需要考虑偏载抵消的问题。

　　实际选型使用时需要注意，这套结构的润滑方式采用脂润滑即可，不需要设计复杂的油道、油池，因为运行转速低，齿轮啮合面的发热有限，填充2号锂基脂就能满足长期运行的润滑需求，惰轮的销轴内部可以设计小型储油槽，延长维护周期。另外，周向布置的三个惰轮在装配时需要保证齿侧间隙的一致性，单个惰轮与太阳轮、内齿圈的啮合侧隙控制在0.02-0.05mm之间，避免运行过程中出现载荷不均导致的个别轮齿过早磨损。从结构强度角度看，所有齿轮的材料可选45号钢调质处理，齿面硬度达到HB220-250就能满足常规工况的使用要求，如果是冲击载荷较大的场景，可以将太阳轮和惰轮的材料更换为40Cr调质后齿面高频淬火，硬度提升到HRC45-50，能大幅提升轮齿的接触疲劳强度。

　　这套结构的设计没有采用复杂的变位齿轮，全部为标准齿形，加工时可以采用滚齿、插齿的常规工艺，不需要专用刀具，制造成本较低，适合小批量的设备配套使用。在传动精度方面，因为是正齿轮啮合，没有斜齿轮的轴向分力，传动过程中的回差可以控制在1度以内，满足普通动力传动的精度要求，如果需要更高的传动精度，可以适当缩小齿轮副的中心距公差，将啮合侧隙控制在0.01-0.02mm，同时提升齿轮的加工精度等级到7级，就能适配定位精度要求较高的工装传动场景。需要注意的是，这类正齿轮变速结构不适合高速运行场景，当输入转速超过1500r/min时，轮齿啮合的噪音会明显上升，同时啮合面的发热会加剧，润滑脂的流失速度加快，会大幅缩短维护周期，因此在选型时要严格匹配适用的转速区间，避免超工况使用带来的结构损坏。
