SolidWorks直齿圆柱齿轮参数化结构设计

　　直齿圆柱齿轮是平行轴传动系统中应用最广泛的基础传动元件，在各类通用机械、轻工设备、输送装置、小型动力传输场景中承担转速匹配、扭矩传递的核心作用，相较于斜齿轮、锥齿轮等其他齿轮类型，直齿圆柱齿轮无轴向分力，安装调试门槛更低，加工工艺成熟，在中低速、中等载荷的开式或半开式传动场景中具备极高的性价比。

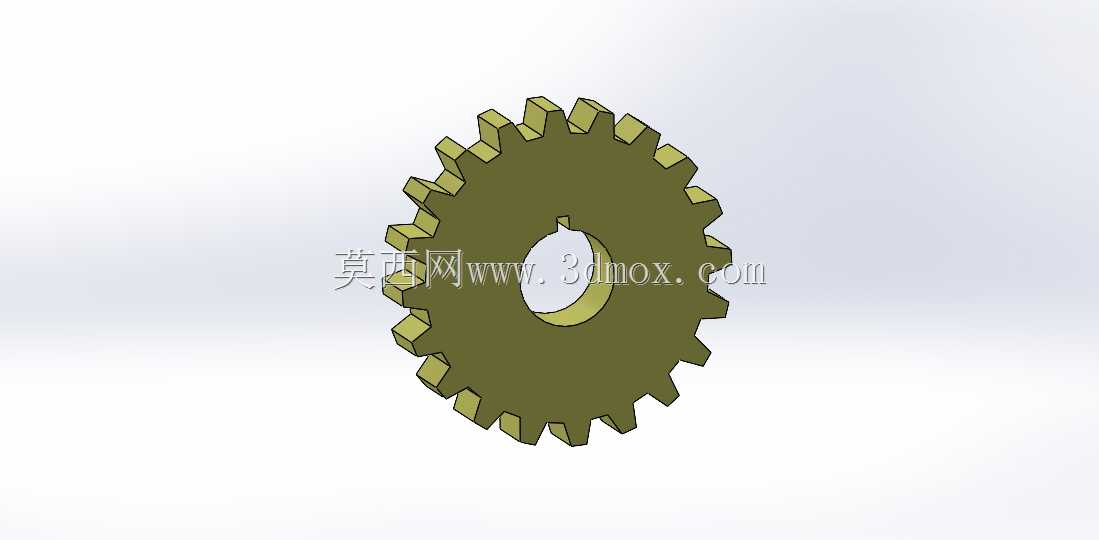

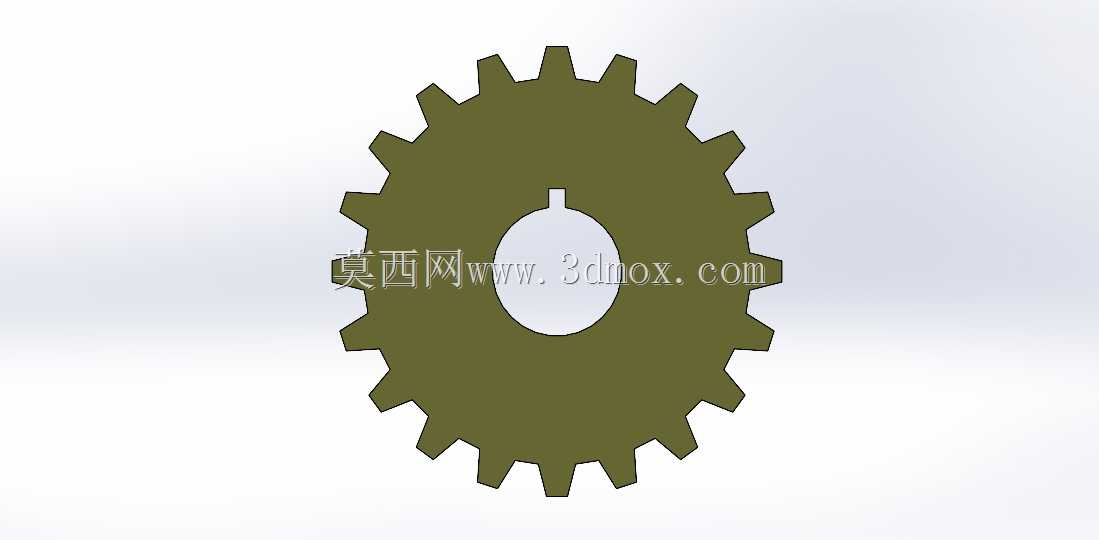

　　本次设计的直齿圆柱齿轮采用标准渐开线齿廓，建模过程严格遵循渐开线齿面生成逻辑，先通过齿廓方程计算基圆、分度圆、齿顶圆、齿根圆的对应参数，再通过阵列特征完成全齿结构的生成，中心孔采用带键槽的通孔设计，匹配标准平键的安装尺寸，可直接与对应直径的传动轴完成周向固定，避免传动过程中出现轮毂与轴的相对滑动。齿根部分做了标准圆角过渡，避免应力集中导致的轮齿断裂风险，齿顶部分保留了标准齿顶倒角，可减少啮合过程中的齿顶磕碰，降低初始安装阶段的啮合冲击。

　　从安装边界来看，该齿轮的轴向厚度适配常规中小型减速器、传动箱的内腔安装空间，齿顶圆直径满足相邻传动件的安全间隙要求，不会在运转过程中与箱体内壁、相邻轴系零件发生运动干涉。在实际设备选型应用中，这类直齿轮常被用于小型输送机的辊筒传动、农用机械的动力分路传递、普通机床的进给传动链路、轻工包装设备的同步传动机构中，由于直齿的啮合特性为沿齿宽方向全齿同时进入啮合、同时退出啮合，在高速工况下容易产生一定的啮合噪声，因此更适配转速不超过1500rpm、传动载荷平稳无强冲击的使用场景。

　　设计过程中重点考量了轮齿的受力均匀性，所有轮齿的齿厚偏差、齿向误差均按照通用机械传动的中等精度等级控制建模公差，在三维建模阶段就规避了齿形不对称、键槽位置偏移等常见建模错误，中心键槽的对称度与齿轮中心孔保持严格的位置度约束，可直接用于后续的工程图生成、数控加工编程或者3D打印样件验证。轮毂部分的厚度设计兼顾了扭矩传递的强度需求与轻量化要求，不会出现轮毂过薄导致的压装开裂问题，也不会因为轮毂过厚造成不必要的材料浪费。

　　在实际装配场景中，该齿轮可通过平键周向定位、轴肩轴向定位完成固定，装配时无需额外调整轴向位置即可保证啮合齿宽的对齐度，齿面的建模精度可满足虚拟装配的干涉检查需求，设计人员可直接将该模型导入对应设备的整体装配体中，完成传动链路的运动仿真，验证传动比是否匹配设计预期、相邻轮系是否存在运动干涉、齿轮与周边防护罩、润滑管路等附属零件是否存在安装冲突。相较于斜齿轮传动，直齿轮的轴向力为零，对应的支撑轴承可选用深沟球轴承即可满足承载需求，无需额外配置承受轴向力的角接触轴承或推力轴承，可有效降低整套传动机构的配件成本与装配复杂度。对于需要做传动效率测算的场景，该模型的齿面参数可直接导入动力学仿真软件，完成不同载荷、不同润滑条件下的传动效率、齿面接触应力、齿根弯曲应力的仿真计算，为后续的零件材质选择、热处理工艺制定提供准确的三维模型基础。
