汽车平行四边形转向机构结构设计

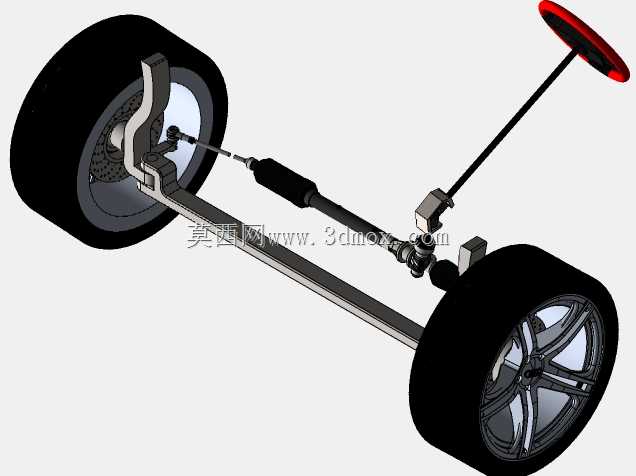

　　在汽车底盘的转向系统设计中，平行四边形转向结构是前置前驱、前置后驱车型前桥转向模块的经典构型，这套结构的核心作用是在驾驶员转动方向盘时，通过转向柱的扭矩传递，带动转向器输出横向位移，再通过左右对称布置的转向拉杆拉动转向节绕主销转动，最终实现两侧车轮按照阿克曼几何关系完成偏转，保证车辆转向过程中所有车轮均处于纯滚动状态，减少轮胎异常磨损，同时降低转向操作的力反馈强度，提升操控平顺性。

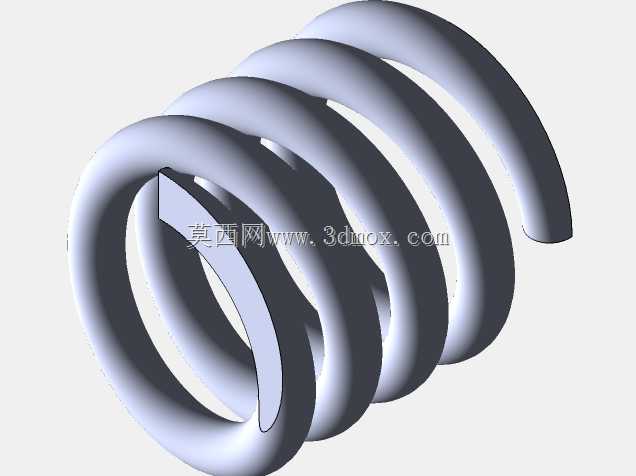

　　从实际装车的应用场景来看，这类平行四边形转向结构广泛适配于乘用车、轻型商用车的前独立悬架或整体式前桥配置，在低速挪车、城市道路转弯、高速变道等不同工况下，结构的刚性连接特性可以保证转向输入的响应一致性，不会出现转向虚位过大的问题。设计这套结构时，首先要确定的是转向梯形的几何参数，也就是两侧转向节臂球头点与转向横拉杆两端球头点构成的平行四边形基线，需要结合整车的轴距、轮距、主销内倾角、主销后倾角参数做匹配校核，避免转向过程中出现轮胎与翼子板、悬架摆臂、减震器总成的运动干涉。

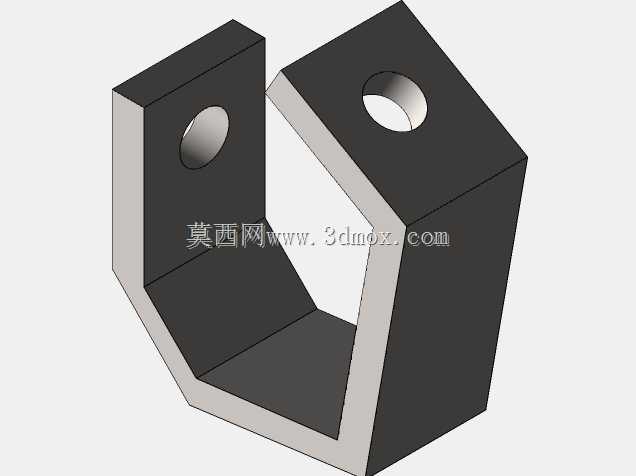

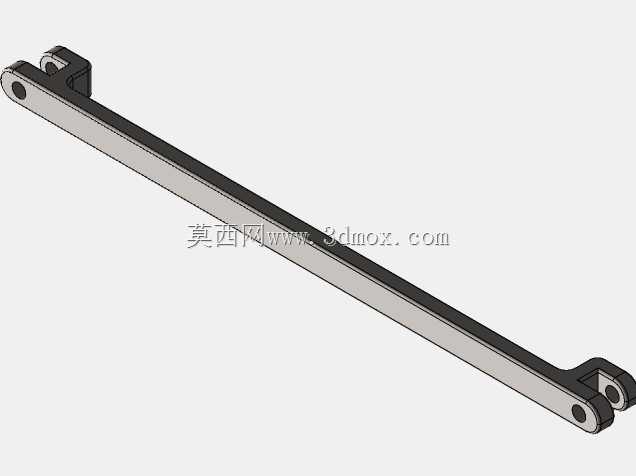

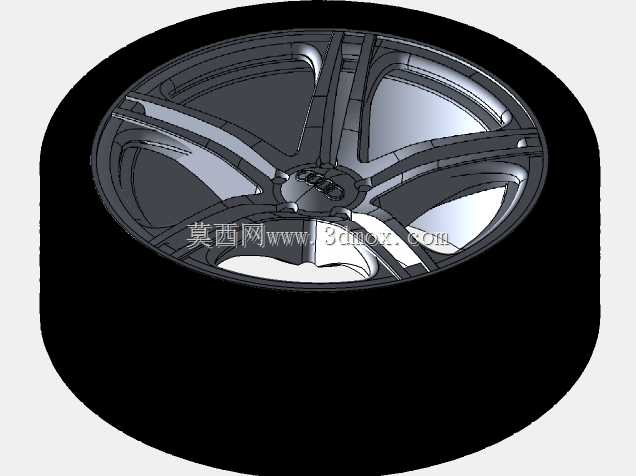

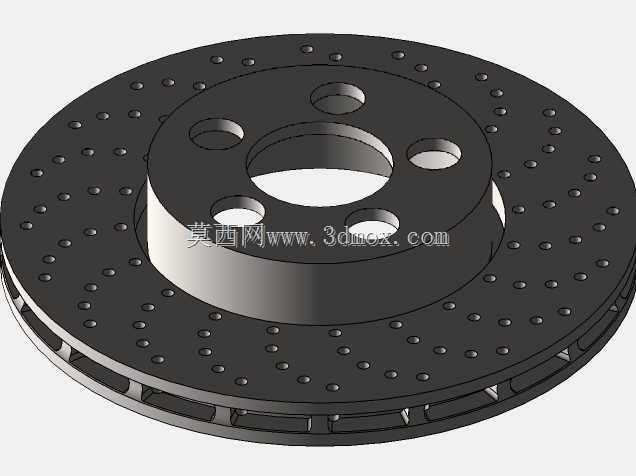

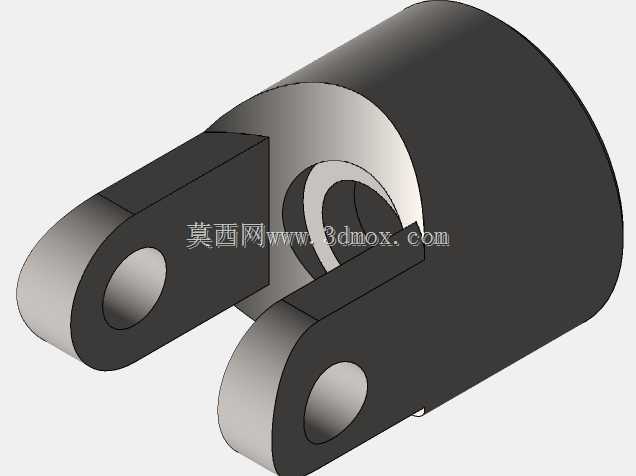

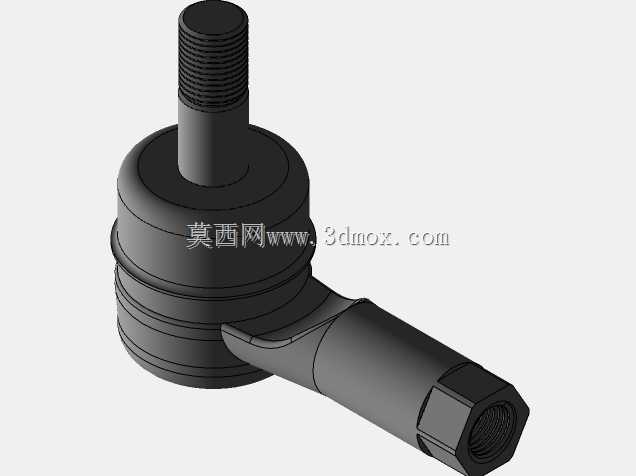

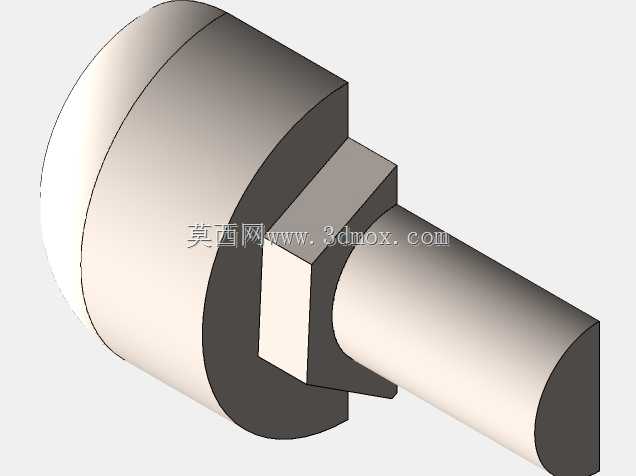

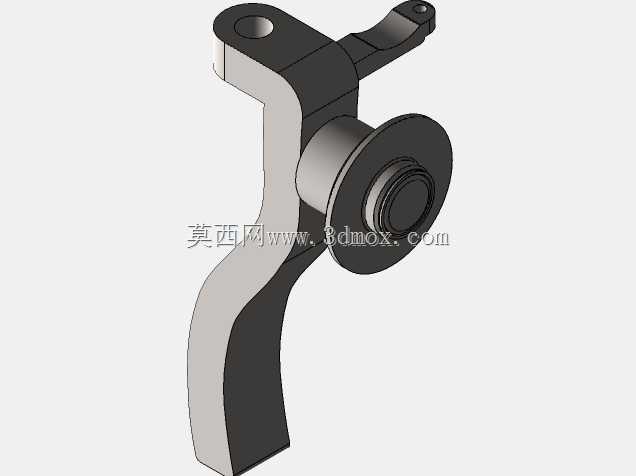

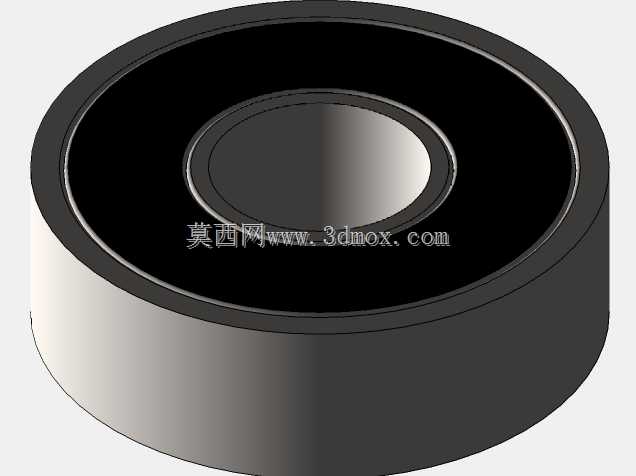

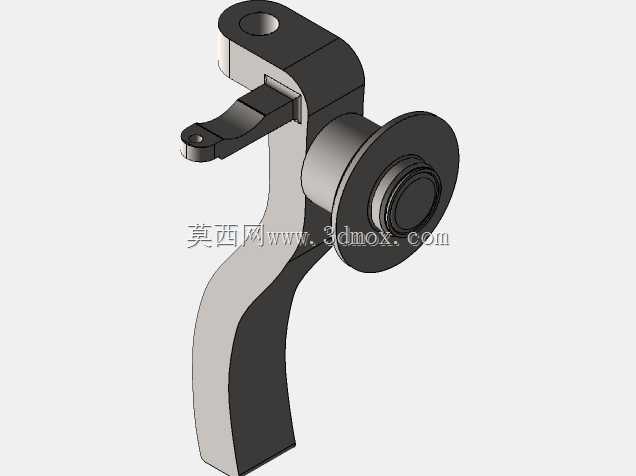

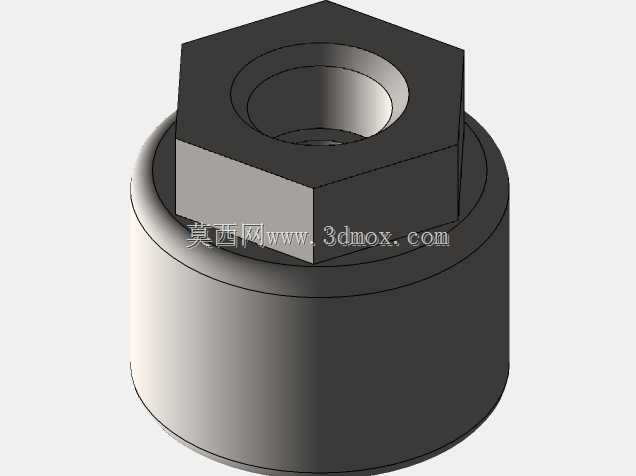

　　这套结构的功能特性上，转向横拉杆采用分段式设计，中间的转向器输出端连接调整拉杆，可以通过旋转拉杆本体调整横拉杆的总长度，实现前束值的精准调校，匹配不同轮胎型号、不同载荷状态下的车轮定位参数需求。转向节与轮毂轴承的连接面采用标准的螺栓孔位布局，适配常规的乘用车轮毂单元安装尺寸，转向节臂与拉杆的连接采用球铰结构，可以补偿悬架跳动过程中带来的空间位移偏差，避免转向机构与悬架运动出现运动干涉，同时球铰的密封结构可以阻挡泥水、沙尘进入铰接面，延长结构的维护周期。

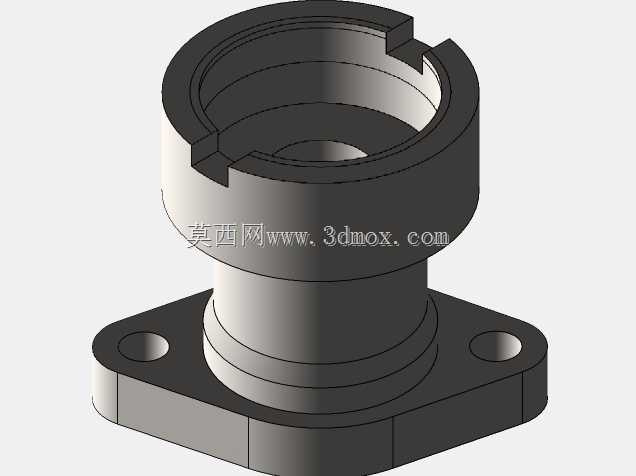

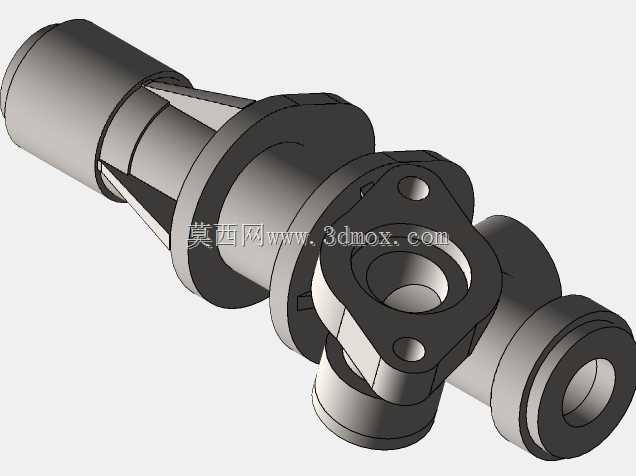

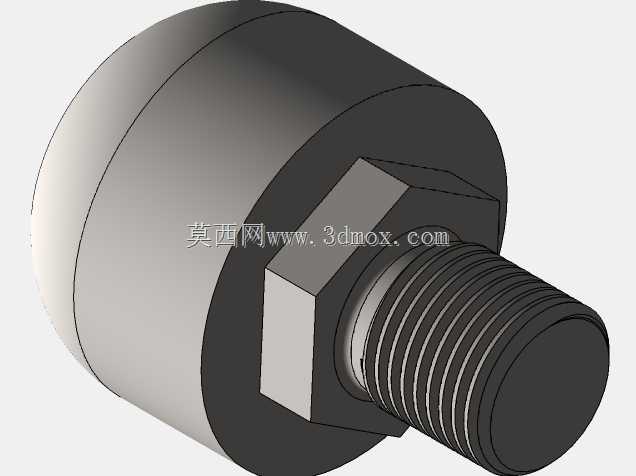

　　从安装边界来看，这套转向机构的整体横向安装宽度需要匹配车型的前轮轮距，转向器的固定安装点通常布置在前副车架或者前桥横梁的居中位置，安装孔位的同轴度公差需要控制在0.1mm以内，避免转向器安装偏斜导致的转向卡滞问题。转向柱与转向器输入轴的连接采用花键配合结构，允许存在一定的角度偏差，适配不同车型驾驶室与前桥的布置高度差。两侧的转向拉杆外球头安装到转向节臂的锥孔位置时，需要保证锥面的配合贴合度不低于75%，避免长期使用后出现球头松旷、转向抖动的问题。

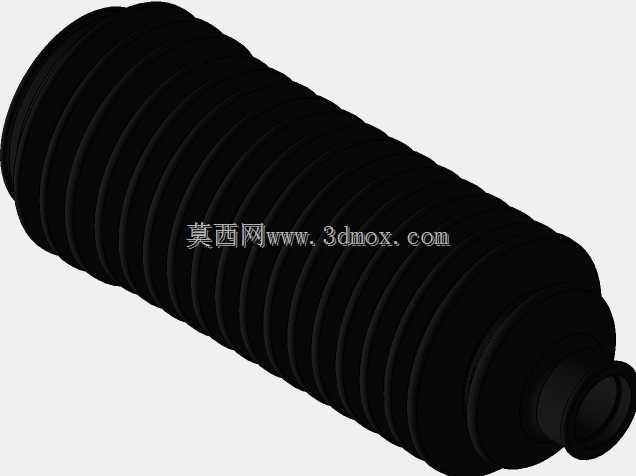

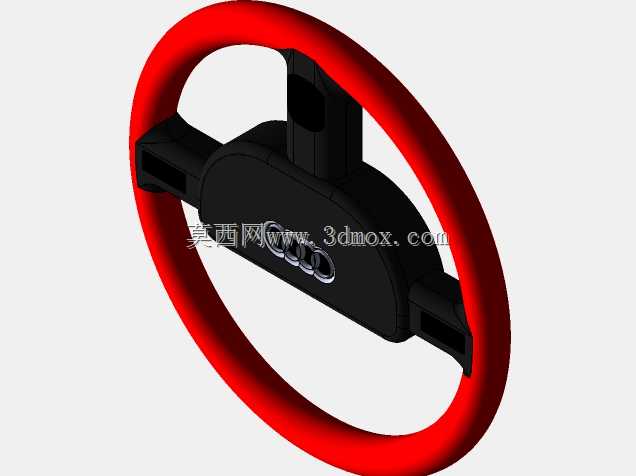

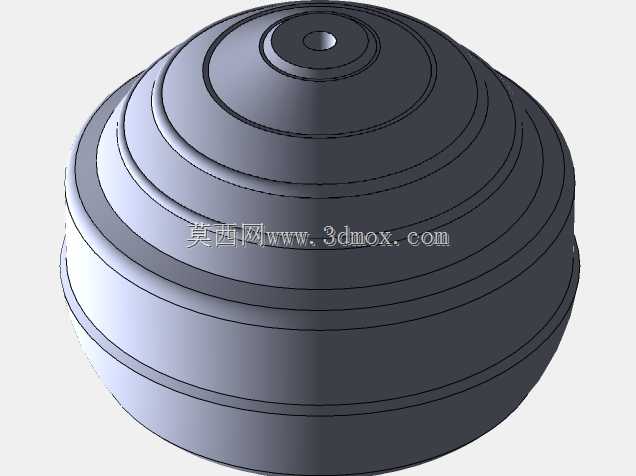

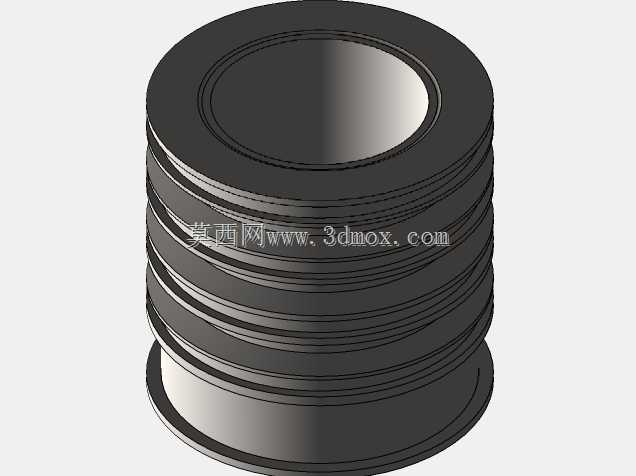

　　在结构设计的细节处理上，平行四边形的各杆系截面采用空心钢管结构，在保证足够抗弯、抗扭强度的前提下降低整体簧下质量，提升悬架的响应速度。转向器的输出摇臂与拉杆的连接位置设置有防尘罩，避免道路行驶过程中的碎石、泥水冲击铰接部位。方向盘的转动行程与车轮的偏转角度做了匹配设计，通常方向盘从左极限到右极限的转动圈数在3圈左右，对应内侧车轮最大偏转角在35度到40度之间，外侧车轮最大偏转角在28度到32度之间，满足整车最小转弯直径的设计要求。

　　实际建模过程中，需要对整个转向机构做全行程的运动仿真校核，模拟车轮上下跳动、转向全行程的复合运动状态，检查各部件之间的最小安全间隙，保证在极限工况下各部件不会发生碰撞，同时校核转向过程中两侧车轮的转角关系是否符合阿克曼特性曲线，避免转向过程中轮胎侧滑量过大。对于杆系的强度校核，需要考虑紧急转向、过减速带、冲击载荷等极端工况下的受力情况，保证各部件的应力值处于材料的许用应力范围内，避免出现杆系变形、断裂的失效风险。
