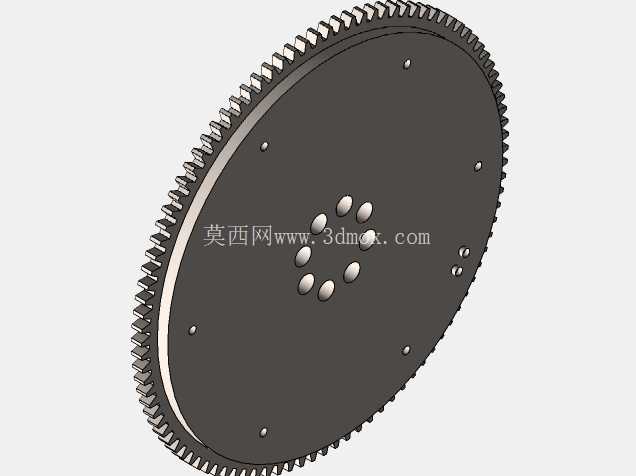

本田动力系统用多孔圆盘传动构件

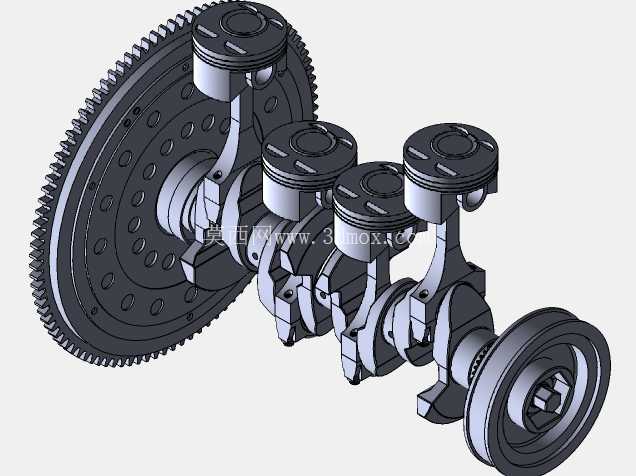

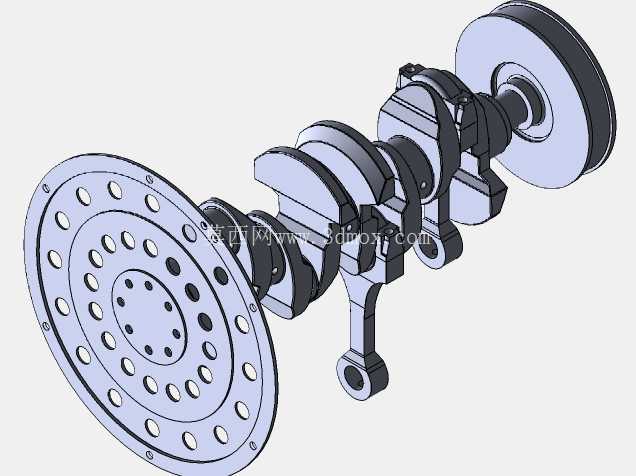

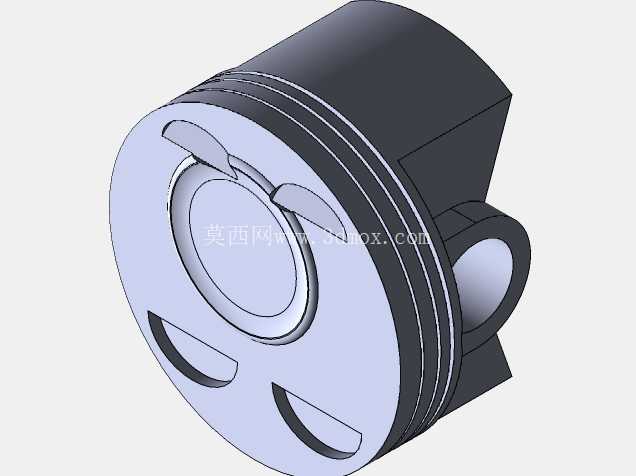

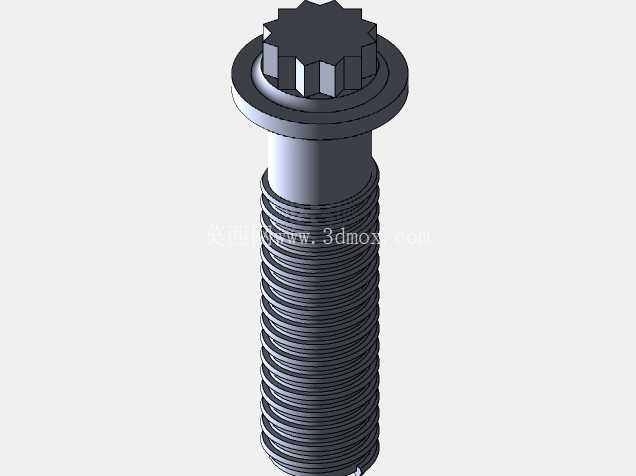

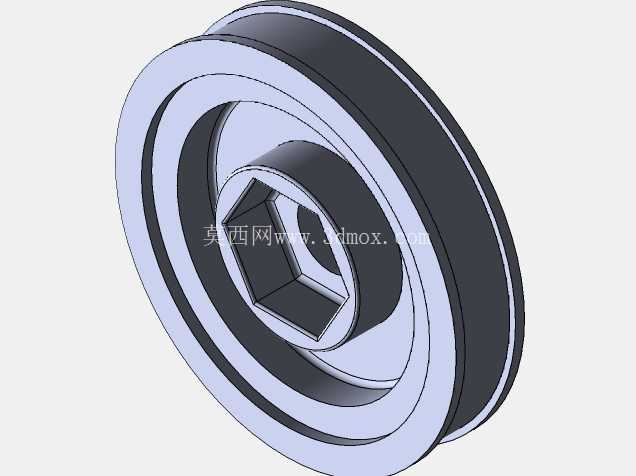

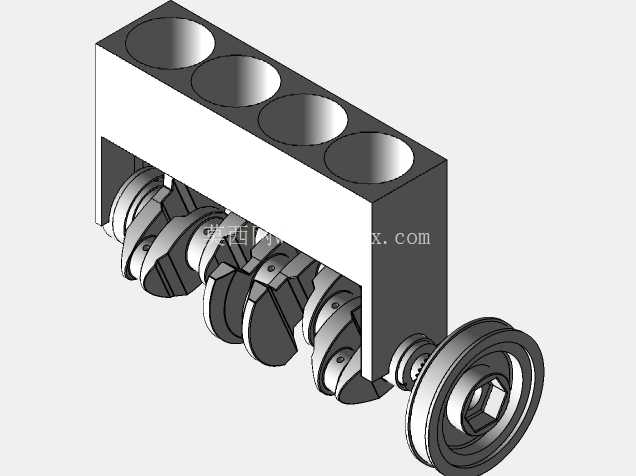

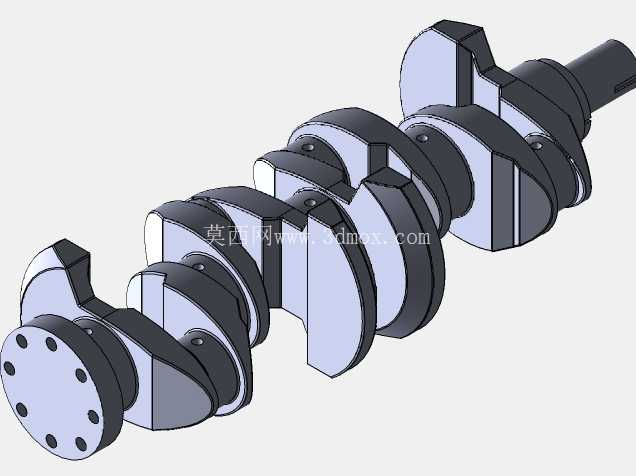

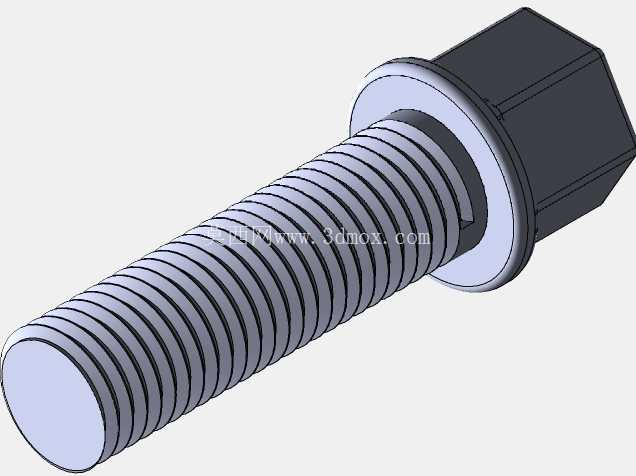

　　这类多孔圆盘类传动构件，主要适配本田系列内燃动力的曲柄连杆机构配套使用，在动力输出路径中承担扭矩传递、组件定位的核心作用，日常在小型通用汽油机、乘用车辆动力单元、小型工程机械动力端都能见到同结构部件的应用场景。从实际装配场景来看，该构件属于曲柄连杆总成的端侧定位连接件，安装时需要贴合曲轴输出端的轴肩端面，外圈的均布沉孔用于穿装紧固螺栓，将构件与曲轴曲柄臂牢牢锁止，避免高转速运转下出现连接松旷、端面跳动超差的问题。设计阶段首先要匹配对应机型的曲轴安装止口尺寸，中心区域的通孔需要与曲轴轴颈保持合理的配合公差，通常选用H7/k6的过渡配合等级，既保证装配时的定位精度，也避免过盈量过大导致装配应力集中，长期运转后出现构件开裂的隐患。

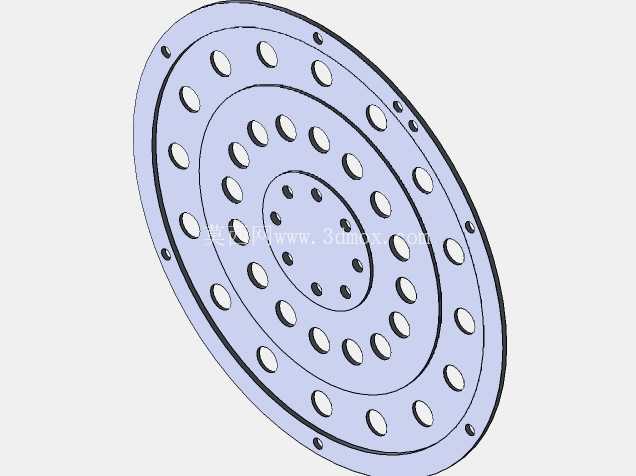

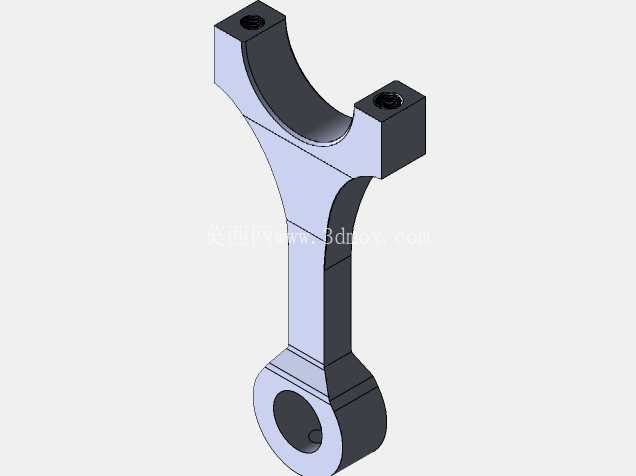

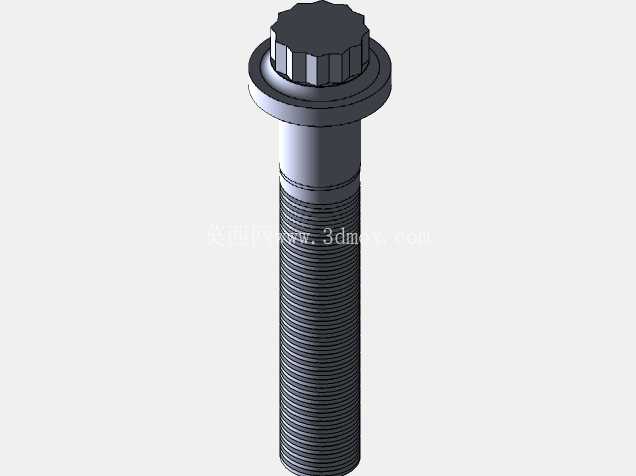

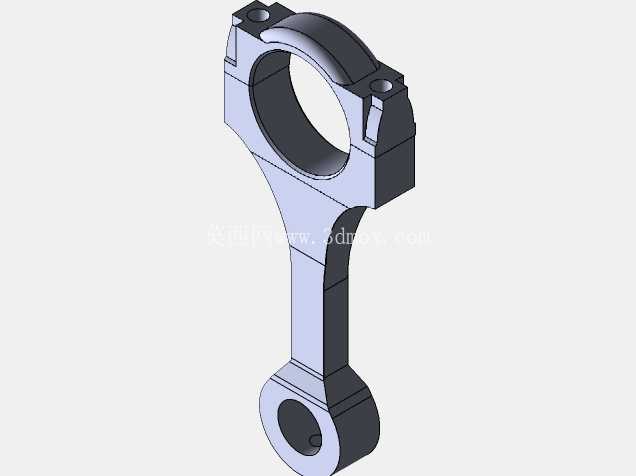

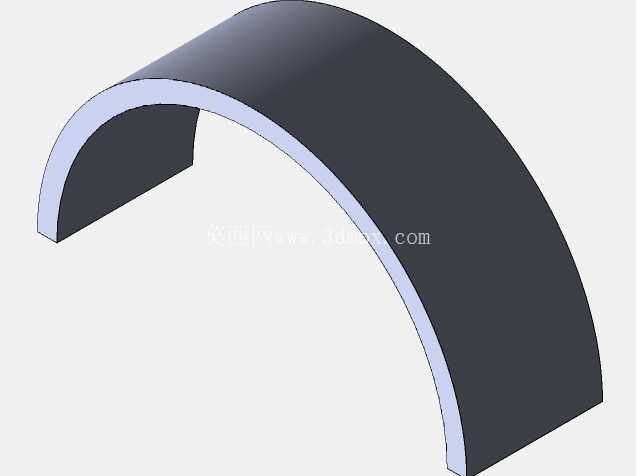

　　构件上的多层环形排布通孔，并非单一功能设计：最内侧靠近中心孔的一圈小孔，是曲轴组件动平衡调校时的去重孔，在曲轴总成做完动平衡测试后，可根据不平衡量的方位和大小，在对应位置的孔位进行铣削减重，将整体动平衡精度控制在G2.5等级以内，满足高转速工况下的运转平稳性要求；中间环带的大尺寸通孔，一方面是为了降低构件自身的转动惯量，减少曲轴加速过程中的惯量损耗，另一方面也为连杆大头的运转提供避让空间，避免连杆在往复摆动过程中与圆盘端面发生运动干涉，同时这些通孔还能构成曲轴箱内的润滑油导流通道，让飞溅起来的润滑油能够顺利通过孔位，到达曲轴轴承、连杆轴瓦等需要润滑的摩擦副位置，改善组件内部的润滑散热条件；最外圈的一圈小孔则是安装固定孔，孔位的位置度公差需要严格控制在0.02mm以内，保证螺栓穿装时不会出现别劲的情况，紧固后端面的全跳动公差不超过0.03mm，避免连接后给曲轴带来附加的弯曲载荷。

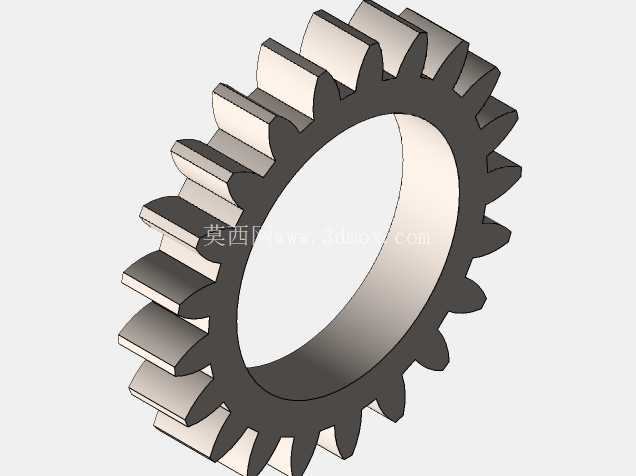

　　从安装边界来看，该圆盘构件的轴向厚度需要匹配曲轴箱内部的轴向装配间隙，安装后不能与曲轴箱侧壁、正时齿轮等周边零部件发生刮碰，外圆直径需要控制在曲柄臂的回转直径范围内，避免运转时触碰曲轴箱内壁。实际选材通常选用45号优质碳素结构钢，经过模锻成型后进行调质处理，硬度控制在HB220-250区间，保证足够的强度和韧性，表面再进行发黑处理提升防锈能力，应对曲轴箱内的油气混合工作环境。这类构件的建模过程需要重点关注孔位的环形阵列逻辑，不同环带的孔数、节圆直径、孔的偏移角度都要严格匹配实际设计参数，尤其是平衡孔的位置，需要结合动平衡计算结果确定相位，不能随意排布，否则会直接影响整个曲轴组件的动平衡表现。

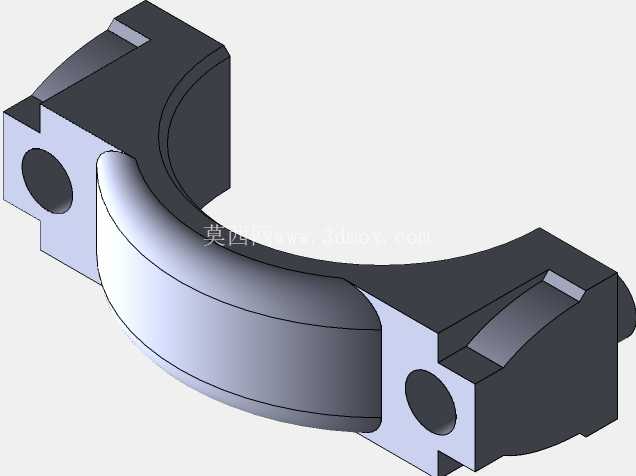

　　在装配验证阶段，需要模拟曲轴的全转速区间运转，检查构件与周边运动部件的间隙是否均匀，螺栓紧固后的端面变形量是否在允许范围内，润滑油通过孔位的导流效果是否满足润滑要求，避免出现局部润滑不足导致的轴瓦烧蚀问题。很多初次接触这类构件设计的人员，容易忽略孔边的倒角处理，实际上所有通孔的两侧都需要做0.5×45°的倒角，一方面去除机加工产生的毛刺，避免装配时刮伤配合表面，另一方面也能减少孔边的应力集中，在承受交变扭矩载荷时，降低孔边萌生疲劳裂纹的风险。另外，构件两端面的表面粗糙度需要达到Ra1.6的等级，保证与曲柄臂、锁紧垫片贴合时的接触面积足够，避免紧固后出现应力集中导致的端面压痕，长期运转后出现连接松动的问题。
