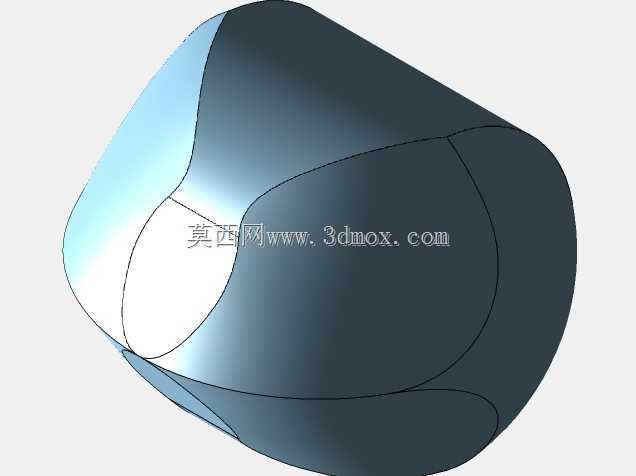

自校正齐次凸面单稳态平衡实体结构

　　这类单稳态平衡凸面实体，最初的设计需求源自精密装配工位的辅助定位场景——在小尺寸零件的手工装配线上，作业人员需要频繁取放定位治具，普通平面治具受台面振动、手部触碰偏移后需要反复校准位置，而这类仅存在单个稳定平衡点的凸面结构，放置在硬质水平台面上时，无论初始放置角度如何偏移，都会在自身重力作用下自动滑动回转到唯一的稳定姿态，无需人工额外调整对位，能大幅缩减高频取放作业中的辅助对位时间，在电子元器件插接、小型轴承预压装配、精密贴片工位的辅助承托场景中适配性极强。

　　从结构设计逻辑来看，该实体设置了两个互相垂直的镜像对称平面，两个平面均穿过实体的质心位置，这种对称构型从根源上消除了质心偏移带来的额外平衡支点，除了唯一的稳定平衡点外，其余接触位置均为不稳定平衡状态，只要受到微小的外力扰动就会触发姿态调整，直到回到稳定接触位置。设计过程中需要反复迭代曲面的曲率分布，所有曲面过渡位置均采用G2连续曲率过渡，避免出现局部曲率突变形成额外的局部稳定支点——一旦曲面存在微小的平面段或者曲率拐点，就会形成额外的临时稳定位，导致自校正功能失效。

　　针对3D打印的工艺适配性，该结构在设计时就考虑了增材制造的成型限制：整体构型无封闭内腔，打印时无需额外添加可溶性支撑结构，可沿对称平面拆分为两个半体分别打印，拆分面设置在镜像对称平面位置，拆分后的两个半体均为单侧开放结构，打印时所有悬垂角度均控制在45度以内，采用0.2mm层厚打印时无需添加支撑即可获得合格的表面质量。两个半体打印完成后，采用氰基丙烯酸酯类粘接剂沿拆分面对齐粘接即可，粘接时需要严格保证两个半体的对位精度，一旦出现0.1mm以上的错位，就会导致整体质心偏离设计位置，直接破坏原有的平衡特性。

　　材料选择上，该类平衡结构优先选用低收缩率的刚性打印材料，比如改性ABS材质，避免打印过程中因材料收缩导致曲面曲率偏离设计值，同时要规避添加PCL等柔性组分的材料，柔性材料接触台面时会产生局部形变，相当于增大了接触面积，会形成额外的摩擦阻力，导致结构无法顺利滑动到稳定平衡位置。需要特别注意的是，该结构的表面质量直接决定功能有效性，哪怕是打印过程中产生的微小层纹凸起、粘接溢胶形成的凸点，或者表面磕碰产生的凹坑，都会在接触台面时形成额外的支撑点，导致结构卡在非稳定位置，完全丧失自校正回位的功能，因此打印完成后需要对所有外曲面进行精细打磨，保证整个曲面的曲率连续无局部凸起或凹陷。

　　从安装边界与适配尺寸来看，该类结构的尺寸可根据实际工位需求缩放，缩放过程中需要严格保持整体的质心位置与曲面曲率的比例关系，禁止单独缩放某一个轴向的尺寸，否则会直接改变平衡支点的分布。作为工位辅助承托构件使用时，不需要额外的固定安装结构，直接放置在平整的硬质工作台面上即可，台面的平面度需要控制在0.1mm/㎡以内，台面摩擦系数建议在0.2-0.4之间，摩擦系数过大时会导致结构回位阻力过大无法顺利滑动，摩擦系数过小则会导致回位过程中产生过度滑移，需要更长的稳定时间。

　　除了装配工位的辅助定位用途外，该结构还可作为精密检测设备的水平校准基准件，放置在检测平台上时，其稳定停留的位置可直接反馈平台的水平度偏差——如果平台存在微小的倾斜，该结构的稳定停留位置会偏离设计基准点，通过测量偏移量即可换算出平台的倾斜角度，相比传统的水平泡，这类实体基准件可检测两个垂直方向的复合倾斜，检测灵敏度可达到0.1度级别，适合小型精密检测平台的快速水平校准。在教学演示场景中，这类单稳态平衡结构也可作为静力学平衡知识点的演示教具，直观展示稳定平衡、不稳定平衡的力学特性，帮助理解质心位置、接触面曲率对平衡状态的影响规律。
