E3D高转矩Nema17步进电机参数化结构

　　在桌面级3D打印设备的挤出机构、小型数控雕刻机的进给轴、实验室自动化液体处理平台的位移模组这类对安装空间有严格限制、同时需要低速段输出稳定转矩的场景里，Nema17规格的步进电机一直是应用占比最高的动力元件之一，这次做的这款高转矩版本的参数化结构，就是针对常规42步进电机在挤出端堵转、高速进给时转矩掉幅过大的实际痛点来调整的。

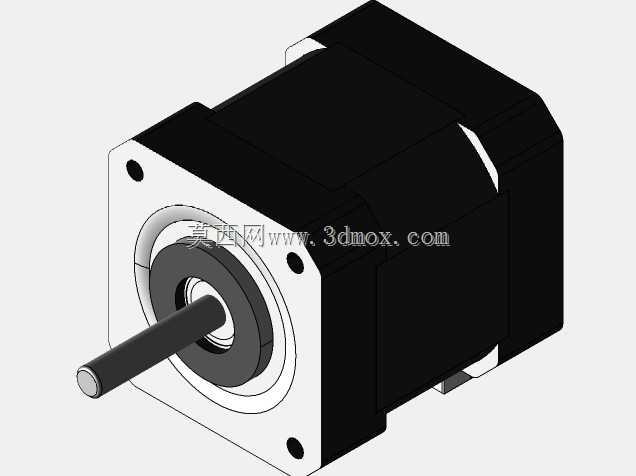

　　先从安装边界说起，这款电机的安装法兰完全遵循Nema17标准的42mm见方尺寸，四个安装孔的中心距保持31mm的通用规格，孔位做了M3螺纹的沉台设计，沉台深度1.6mm，刚好能容纳常规内六角圆柱头螺钉的头部，不会出现螺钉头突出法兰面、导致电机安装时和安装板之间出现间隙的问题，不管是替换现有设备上的同规格旧电机，还是给新设计的模组做选型，都不用重新调整安装板的孔位布局，能直接兼容市面上绝大多数的42电机安装支架、同步轮、联轴器配件。输出轴的直径做的是5mm的标准D型切边，切边平面到轴中心的距离是4.5mm，轴伸长度控制在24mm，这个长度刚好能穿过常见的2020铝型材安装板，留出足够的空间装同步轮或者挤出机的送丝齿轮，不会因为轴伸太短导致齿轮固定不牢，也不会因为轴伸过长在运动时出现径向跳动。

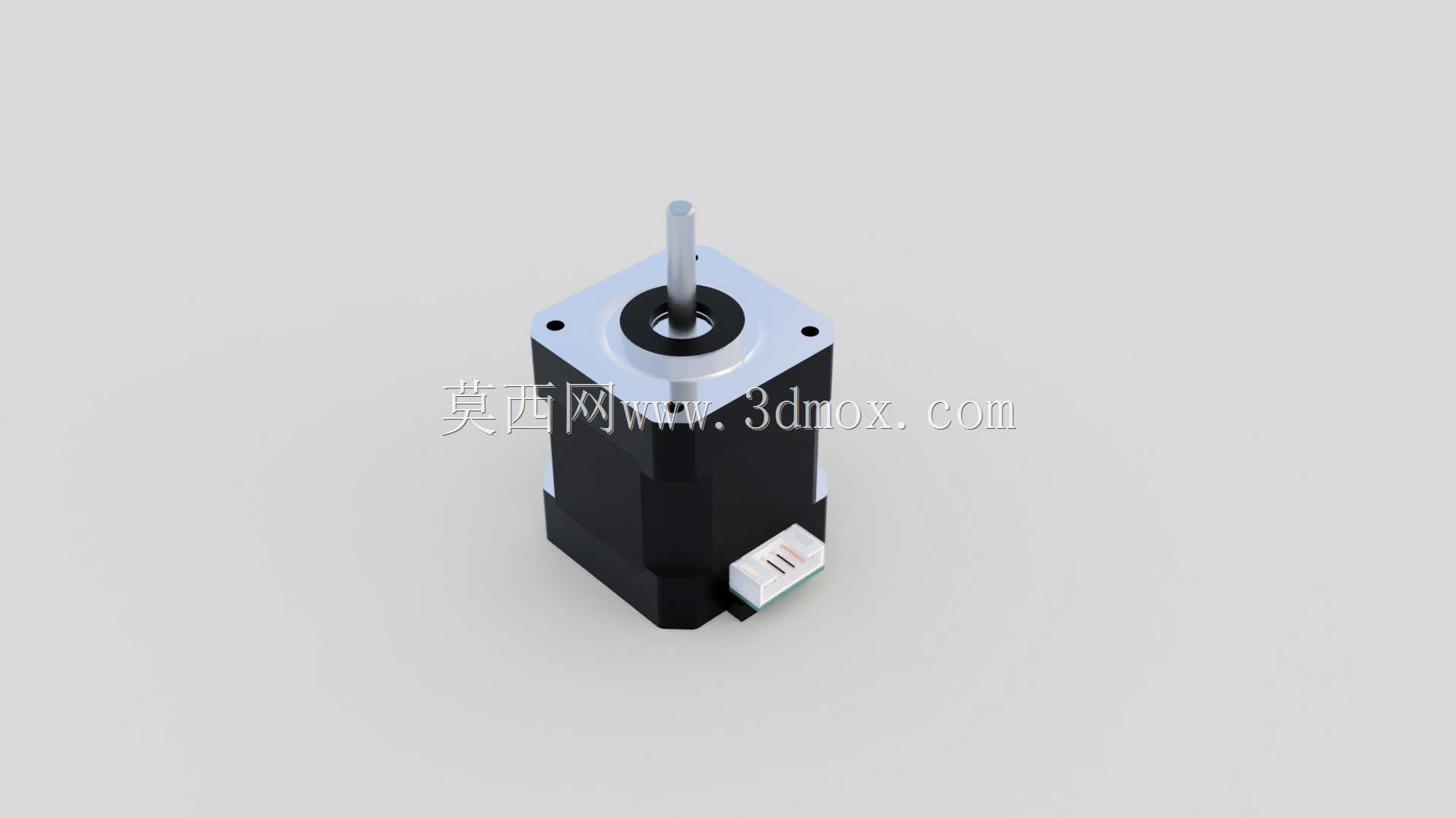

　　从结构设计的逻辑来看，这款电机把定子叠厚做了针对性的加长，比常规20mm叠厚的Nema17电机厚了近40%，这部分的调整直接带来的是低速段保持转矩的提升，在1.5A的相电流下，保持转矩能达到0.7N·m以上，足够驱动E3D挤出机在打印高粘度工程塑料时的送丝阻力，不会因为送丝转矩不够出现打印断料、层间结合不良的问题。电机尾部的出线端做了集成式的接插件设计，接插件是标准的PH2.0间距4Pin插座，插座的位置做了下沉式的固定槽，接线的时候不用额外整理线束，直接把对应线序的插头插进去就行，不会出现线束突出电机本体、在设备运动时和周边结构剐蹭的问题。电机的前后端盖都用的是压铸铝合金材质，端盖和定子外壳的配合面做了0.02mm的过盈定位，装配的时候能保证前后轴承的同轴度，把输出轴的径向跳动控制在0.02mm以内，就算是带负载做高速往复运动，也不会出现轴系晃动导致的定位误差。

　　实际做选型适配的时候要注意，这款电机的机身总长度比常规Nema17电机长12mm，在做安装空间校核的时候，要给电机尾部留出至少3mm的散热间隙，不能把电机尾部完全贴在设备的钣金或者型材面上，不然长时间高负载运行时，定子的热量没法及时散出去，会出现绕组电阻升高、转矩下降的问题。另外电机的相电阻是1.8Ω，搭配驱动器的时候要把电流设置到和电机额定电流匹配的档位，不要为了追求更高的转矩盲目把电流调大，不然会加速绕组的老化。从建模的细节来看，整个结构把所有的安装特征、配合尺寸都做了全参数化的关联，比如调整法兰厚度、轴伸长度、叠厚尺寸的时候，对应的安装孔位、接插件位置、轴承安装槽的尺寸都会跟着自动更新，做衍生型号设计的时候不用重新绘制草图，只要修改对应的参数就能快速生成新的结构，能省掉很多重复建模的时间。模型里还把绕组的绕线空间、磁钢的排布位置都做了1:1的还原，做电机性能仿真的时候，可以直接导入模型做磁路分析，不用再对模型做简化处理。

　　在小型自动化设备的设计里，这类步进电机的选型往往要兼顾安装兼容性和输出性能，很多时候设计师为了追求更大的转矩会选更大规格的电机，反而导致整个设备的体积变大，成本升高，这款高转矩的Nema17电机就是在标准安装尺寸的框架里，通过优化定子叠厚、磁钢牌号来提升输出性能，不用改动现有设备的安装结构就能直接升级动力，不管是做旧设备的性能升级，还是新设备的紧凑化设计，都能很好的适配。建模的时候还特意把电机表面的散热筋、端盖的固定螺丝位置、接插件的针脚定义标识都做了还原，做装配干涉检查的时候，能准确判断电机和周边结构的间隙，不会出现实际装配时螺丝和周边零件撞件、线束接插件被挡住插不上的问题。
