摩托车通风散热型制动盘结构设计

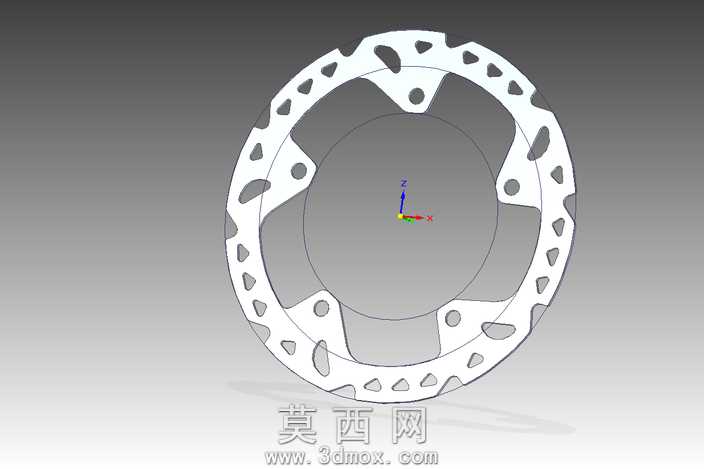

本制动盘三维模型采用Solid Edge软件完成全参数化建模，建模过程严格遵循机械零件设计规范，先以旋转凸台命令构建制动盘的基础环形基体，确定内外径基准尺寸与整体厚度参数，再通过草图绘制完成盘面镂空散热孔的轮廓设计，采用阵列命令将不规则三角形、水滴形散热孔沿圆周方向均匀排布，同时完成安装定位孔的特征创建，保证各孔位的同轴度与位置度公差符合装配要求。模型渲染阶段采用金属材质赋予盘面，模拟铸铁或不锈钢制动盘的哑光金属质感，通过调整环境光与反射参数，清晰展现镂空结构的立体层次与边缘倒角细节，盘面边缘做了圆角过渡处理，避免应力集中问题。结构设计上，该制动盘采用浮动式安装结构预留设计，中心安装区域设置三个定位凸台与对应安装孔，可与轮毂实现精准定位装配；盘面的多形态镂空设计一方面有效降低制动盘整体重量，实现轻量化设计目标，另一方面在制动过程中可快速引导空气流通，带走摩擦产生的高温，避免热衰减现象提升制动稳定性，同时镂空结构可快速排出制动摩擦产生的磨屑，减少磨屑对盘面的异常磨损。设计过程中重点考量了制动盘的散热效率与结构强度平衡，通过调整镂空孔的排布密度与单个孔的轮廓尺寸，在保证盘面整体刚性满足制动工况强度要求的前提下，最大化提升通风散热面积，中心安装区域的凸台结构做了加厚处理，提升安装位的结构强度，避免装配应力导致的盘体变形。模型完成后通过干涉检查验证各结构无重叠冲突，所有特征参数可编辑调整，可直接用于后续的工程图生成、有限元热结构耦合分析，也可作为摩托车、轻型电动车制动系统设计的参考原型，适配不同排量车型的制动性能匹配需求。
