摩托车通风盘式制动刹车盘结构设计

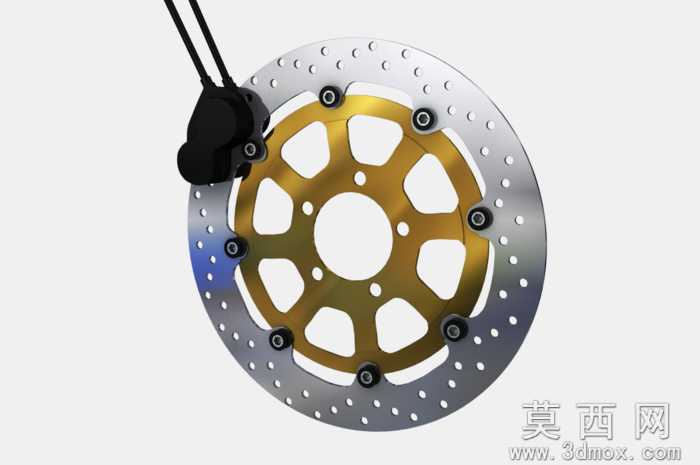

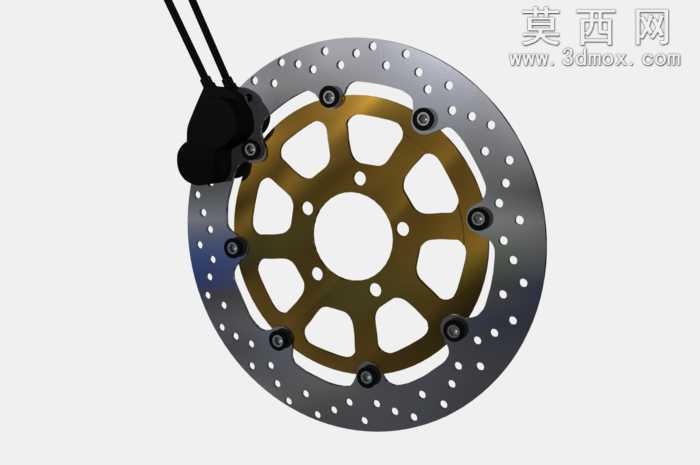

本作品为摩托车用通风浮动式碟刹制动盘三维建模成果，建模过程中首先对制动盘的双层结构进行精准拆解，外层为带密集散热通孔的摩擦制动环，内层为轻量化镂空设计的安装法兰盘，两层结构通过浮动连接螺栓实现柔性连接，可在制动受热时释放热变形应力，避免制动盘翘曲引发的刹车抖动问题。建模阶段严格遵循摩托车制动系统的尺寸规范，对外层摩擦环的散热孔排布进行参数化设计，所有散热孔采用等距圆周阵列排布，既保证摩擦面的散热效率，又能在制动过程中通过孔洞刮除刹车片表面的磨屑，维持稳定的摩擦系数。内层安装法兰采用七辐式镂空结构设计，在保证连接强度的前提下最大化去除冗余材料，有效降低制动盘的整体重量，减少摩托车非簧载质量，提升悬挂系统的响应表现。材质设置上，外层摩擦环采用高碳耐磨不锈钢材质，渲染时还原金属哑光磨砂质感，表面做细微的磨损纹理处理，模拟真实使用场景下的摩擦痕迹；内层法兰盘采用阳极氧化金色铝合金材质，还原金属氧化层的细腻光泽与轻微反光特性；浮动连接螺栓采用高强度镀锌钢材，还原紧固件的金属亮面质感，配套的刹车卡钳组件做黑色哑光工程塑料与金属活塞的分材质处理，还原卡钳的真实外观质感。结构设计上重点还原了浮动连接的间隙细节，摩擦环与法兰盘之间预留合理的轴向与径向活动间隙，保证制动盘受热膨胀时可自由微调位置，避免出现制动拖滞、异响等问题；摩擦环表面的通风孔采用通孔设计，行驶过程中气流可穿过孔洞带走制动产生的热量，大幅降低连续制动下的热衰减幅度，提升制动系统的可靠性。建模过程中对所有装配接触面做公差匹配处理，螺栓安装孔的位置度、法兰盘的中心定位孔尺寸均严格按照通用摩托车轮毂安装标准设定，保证模型可直接用于后续的工程校核、3D打印验证或者制动性能仿真分析，整体模型结构完整，细节还原度高，可清晰展示浮动通风刹车盘的工作原理与结构优势。
