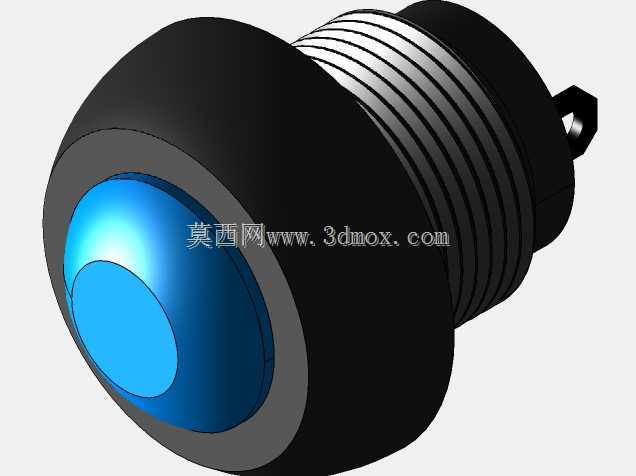

12mm规格蓝色带灯瞬时按压按钮结构

　　这类12mm规格的瞬时按钮，在小型电控回路里的应用场景非常广泛，从改装赛车的座舱功能控制、车载电子设备的触发，到小型自动化设备的手动信号输入、桌面电子装置的操作按键，都能看到同规格产品的身影。它的核心功能是实现回路的瞬时通断，也就是按下时触点闭合导通、松开后自动复位断开，不会保持持续接通状态，适合需要触发式信号输入的场景，比如设备的点动控制、功能复位、信号触发等工况，和自锁式按钮的使用场景有明确区分。

　　从结构设计来看，这款按钮采用螺纹式安装结构，主体外侧带有连续的外螺纹段，配套对应的锁紧螺母就能完成面板固定，安装时只需要在面板上开出对应直径的安装孔，将按钮主体从面板正面穿入，背面用螺母锁紧即可，安装固定的可靠性足够，也能适配不同厚度的安装面板，常规薄金属面板、塑料面板都能兼容。按钮头部做了圆弧过渡的造型，没有尖锐棱角，按压时的触感更柔和，头部中心的蓝色透光区域，是带灯版本的典型设计，内部可以集成LED发光元件，在回路导通时点亮，给操作人员明确的状态反馈，在光线不足的操作场景下，也能快速定位按键位置，减少误操作的概率。

　　设计这款模型的时候，首先要把控的是安装边界尺寸，12mm是这类按钮的标准安装孔径，所以主体螺纹段的外径要严格匹配通用安装孔的公差范围，不能出现尺寸偏差导致无法装入标准开孔的问题。按钮的头部直径要略大于安装孔径，形成安装限位，避免按钮从安装孔中脱出，头部的突出高度也要控制在合理范围，既不能突出过多容易被意外磕碰触发，也不能凹陷过深导致按压操作不便。按钮的按压行程设计要符合常规操作习惯，行程过短会导致按压手感生硬，容易出现误触发，行程过长则会导致操作反馈拖沓，按压需要的力度也要匹配日常操作的施力范围，不需要过大的按压力度就能触发，同时复位弹簧的弹力要足够，保证松开后能快速可靠复位，不会出现卡滞导致回路持续接通的问题。

　　尾部的接线端结构做了简化的接插设计，预留了接线的空间，实际生产中这个位置可以根据需求焊接导线或者接插对应的接线端子，模型里还原了尾部的结构轮廓，能给结构设计人员做布局参考的时候，明确按钮安装后尾部需要预留的接线空间，避免在做设备内部结构布局的时候，和其他零部件出现空间干涉。按钮主体的密封结构也做了对应的细节还原，头部和主体衔接的位置做了台阶结构，实际产品中这个位置会加装密封圈，实现面板安装后的前端防护，能应对日常使用中的溅水、灰尘侵入问题，适合在非恶劣环境下的工业场景、车载场景使用。

　　在做设备结构布局的时候，选用这类按钮首先要确认安装孔的中心距，多个按钮并排安装的时候，要预留足够的手指操作空间，避免相邻按键距离过近导致按错。按钮的轴向安装深度也要提前核算，从面板正面到尾部接线端的总长度，要和设备内部的可用空间匹配，避免安装后尾部顶到内部的电路板或者其他结构件。这款模型还原了按钮的完整外形轮廓和关键安装尺寸，在做三维布局的时候，可以直接导入装配体中做干涉检查，提前预判安装位置的合理性，减少实际打样装配时出现的尺寸不匹配问题。

　　从实际使用的角度来说，这类瞬时按钮的触点载流量通常不大，适合控制信号回路的通断，不能直接用来驱动大功率负载，实际应用中一般是配合继电器或者控制器的IO端口使用，用按钮给控制器输入触发信号，再由控制器驱动后端的执行元件，这也是选型和设计电路的时候需要注意的要点。模型里还原的蓝色透光头部，是这类按钮常见的配色，实际应用中也可以根据功能区分更换不同的透光颜色，比如红色用于急停触发（不过急停通常是自锁式，这类瞬时按钮多用于普通功能触发）、绿色用于启动触发、黄色用于复位功能，不同颜色的头部结构尺寸一致，只需要更换头部的透光件即可，结构通用性很强。
