雷赛三相集成编码器步进电机结构

　　做非标设备选型的时候，经常会碰到需要兼顾成本与定位精度的工位，这时候这类集成编码器的步进电机往往是比纯开环步进、常规伺服更具性价比的选择，这次拆解建模的这款2牛米规格NEMA23三相步进，就是针对这类场景做的结构还原。先从安装边界说起，NEMA23标准安装法兰的孔位是行业通用的57mm见方布局，四个安装沉孔的位置公差严格适配市面同规格安装座，输出轴的直径、伸出长度都遵循通用标准，轴端做了平面铣削，方便配套同步轮、联轴器的时候传递扭矩不打滑，不用额外做定制转接件，设备改型的时候替换原有同规格电机也不用重新调整安装位，能省不少结构改图的时间。

　　从实际应用场景来看，这类电机常被用在3C装配设备的送料轴、小型包装机械的拉膜工位、激光打标设备的进给轴、桌面型点胶机的位移平台上，这些工位不需要伺服电机那么高的响应带宽，但又要避免纯开环步进丢步导致的工位错位，集成1000线增量编码器的设计刚好能补上开环步进的短板，不用额外加装外置编码器，省去了编码器安装支架、联轴器的额外结构，整体轴向长度比外置编码器的方案短了近三分之一，在设备内部安装空间局促的场合优势很明显。

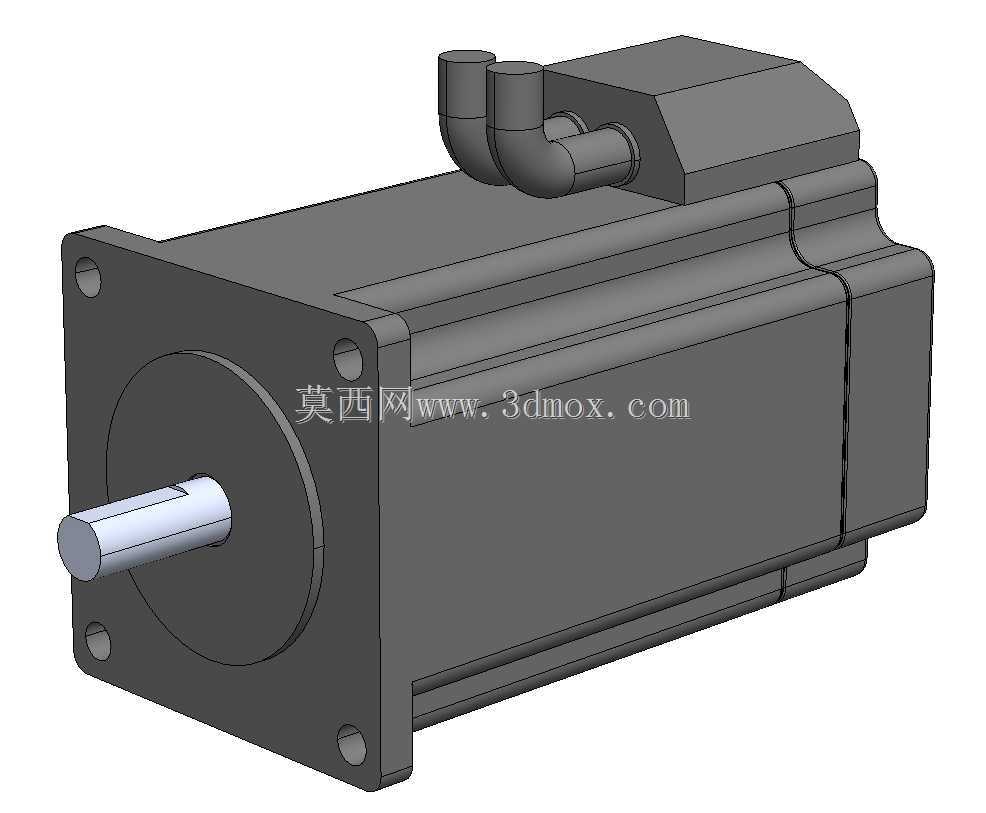

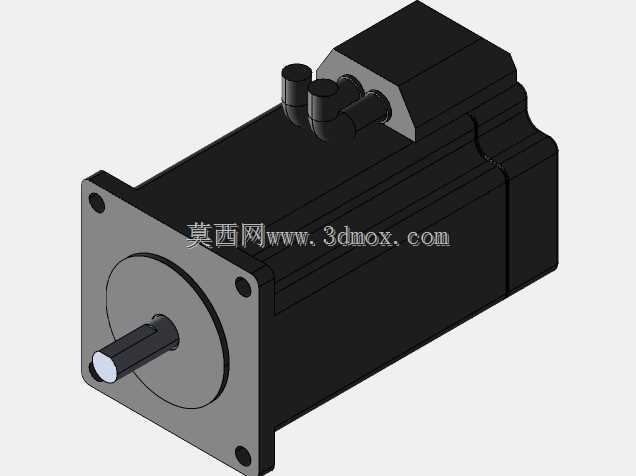

　　再说到设计思路上，这款电机的机身采用方形散热壳体，壳体表面做了轴向的散热筋结构，连续运行的时候能把绕组产生的热量更快散出去，避免长时间运行温升过高导致扭矩衰减。尾部的编码器舱和电机本体做了一体化密封设计，能阻挡车间里的粉尘、切削液雾气进入编码器码盘，比分体式编码器的防护等级更高，适合机加工周边、有少量油污的生产环境使用。顶部的两个弯角航空插头是动力线与编码器线的接口，弯头设计的好处是设备走线的时候线缆不会垂直向上凸起，能压缩电机顶部的走线空间，在Z轴垂直安装的场合，弯头线缆也不容易因为拖链往复弯折出现接口处断线的问题。

　　建模的时候特意还原了几个容易被忽略的结构细节：法兰端的轴承室台阶深度、输出轴的卡簧槽位置、尾部编码器的固定凸台、接线插头的定位卡扣尺寸，这些细节如果做装配仿真的时候没还原到位，实际装配的时候就容易出现干涉。比如之前做过的一台桌面贴片机，一开始选的直头插头电机，Z轴上下运动的时候插头会碰到上方的拖链安装板，换成这种弯头接口的电机之后，刚好避开了干涉位置，不用重新抬高整个Z轴模组的安装高度，设备整体的外形尺寸也能做的更紧凑。

　　从功能特性上看，三相步进的绕组设计比两相步进的低速振动更小，运行在100-500转这个常用转速区间的时候，机身的共振明显比同扭矩两相步进低，搭配集成的编码器做闭环控制，高速段的扭矩衰减也比开环步进小，带动同等负载的情况下能跑更高的转速，在短行程快速往复的工位上，节拍能比用开环步进快15%左右，而且不会因为偶尔的负载波动出现丢步，不用每次开机都做回零操作，能减少设备的辅助运行时间。另外机身的安装基准面做了平面度公差约束，法兰端面和输出轴的同轴度控制在行业标准范围内，配套高精度丝杠模组的时候，不会因为电机安装的同轴度误差导致丝杠运转卡顿、磨损加快。

　　很多结构工程师做选型的时候容易只看扭矩参数，忽略电机的外形安装尺寸和接线方向，实际装机的时候才发现干涉，这个三维模型把所有安装相关的边界尺寸都做了1:1还原，不管是做前期的方案布局、安装板开孔，还是做走线规划、干涉检查，都能直接调用，不用再对着样本手册挨个核对尺寸，能减少选型阶段的出错概率。尤其是做多轴联动的小型设备的时候，多个电机并排安装的间距、线缆的弯曲半径都能在装配环境里提前模拟，避免加工完安装板之后才发现电机装不下、线缆插不上的问题，减少打样返工的成本。
