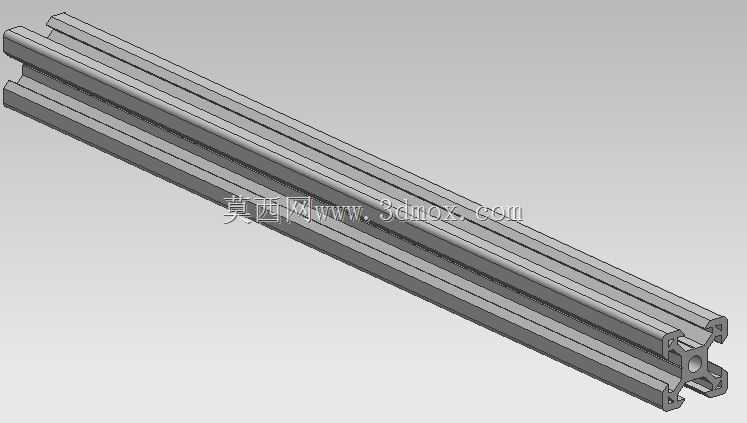

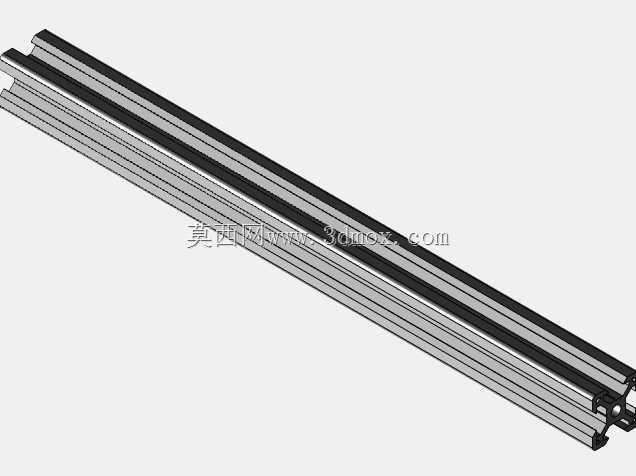

工业V槽铝型材导轨结构三维设计

　　做非标设备机架设计的工程师大多对V槽铝型材不陌生，这类型材最早是从模块化流水线设备的需求演化来的，早年做输送线、点胶机工作台的时候，还需要单独在方管型材上铣槽装导轨，不仅加工周期长，装配的时候还要反复打表找正导轨平行度，稍有偏差就会导致滑块卡滞，后期维护换件也得重新调机，费时费力。V槽结构的铝型材直接把导向槽和型材基体做了一体化挤压成型，省掉了二次加工导轨安装面的工序，在3C电子组装线、小型自动化检测设备、桌面级数控设备、光伏组件传输架这类对安装效率要求高的场景里，现在已经成了主流的选型方案。

　　从实际使用的角度说，这类V槽型材的核心功能是同时承担机架支撑和线性导向两个作用，不像传统的矩形铝型材只能做结构支撑，需要额外加装直线导轨。它的V型槽本身就是导向工作面，配合带V型滚轮的滑块使用的时候，滚轮直接在槽面上滚动，摩擦阻力比普通滑动导向低很多，而且V型槽的斜面结构有自定心的作用，装配的时候不需要反复调整滑块和导轨的同轴度，只要把型材按长度裁切好，端面攻丝或者用角件连接固定在机架上，装上滚轮滑块就能直接使用，对于快节奏的非标项目来说，能省下至少三分之一的导向机构装配时间。

　　设计这类型材结构的时候，首先要考虑的是槽面的硬度和形位公差，因为滚轮长期在槽面滚动，如果型材基体硬度不够，用个一年半载槽面就会被压出凹痕，导致滑动卡顿，所以建模的时候要明确标注槽面的冷作硬化处理要求，保证槽面表层硬度满足长期滚动摩擦的需求。然后是槽的角度设计，常规V槽的夹角选90度是综合了加工难度和导向稳定性的最优解，角度太小的话滚轮和槽面的接触面积不足，承重能力会下降，角度太大又会失去自定心的作用，滑块容易在运行中窜动。另外槽的深度也要控制好，不能太深导致型材整体的壁厚不足，影响机架的抗弯抗扭性能，也不能太浅导致滚轮容易脱槽，一般设计的时候会让滚轮嵌入槽内的深度保持在滚轮直径的十分之一左右，既保证导向可靠性，又不会因为接触面积过大增加摩擦阻力。

　　关于安装边界和尺寸设计，这类V槽型材的截面外形是和常规同规格工业铝型材兼容的，比如常用的20系列、40系列规格，安装孔位、槽宽都和普通欧标铝型材一致，不需要单独定制连接角件、端盖、脚轮安装板这些配件，选型的时候可以直接和普通铝型材混搭搭建机架，不用单独开模做配套连接件，能大幅降低配件采购成本。型材的长度方向没有固定限制，挤压工艺可以做到6米一根的常规长度，设计设备的时候可以根据实际行程裁切，不需要拼接，避免拼接处的接缝导致滑块运行卡顿。安装的时候要注意，型材的支撑跨距不能太大，一般40系列的V槽型材，支撑跨距控制在1.5米以内的时候，满载情况下的挠度不会超过0.5毫米，完全能满足普通自动化设备的导向精度要求，如果跨距更大，就需要在型材中间加装支撑横梁，避免长行程下型材下垂影响导向精度。

　　另外在细节设计上，V槽的槽口边缘要做微小的倒角处理，不能有尖锐的毛刺，不然装配滚轮的时候容易刮伤滚轮的聚氨酯表层，也会导致运行的时候产生异响。型材的内部筋板结构要对应V槽的位置做加强，因为导向受力主要集中在V槽的位置，对应位置加筋可以避免长期受力后槽口变形，延长型材的使用寿命。和普通平导轨相比，V槽结构还有一个很实用的特点，就是运行过程中落在槽面上的灰尘、切屑会顺着斜面掉出去，不会像平导轨那样积屑导致滑块卡滞，所以在有少量粉尘的加工场景里，比如小型雕刻机、PCB分板机的导向结构，用这种V槽型材比普通平导轨的维护周期长很多，不需要频繁清理导轨面的杂物。

　　建模的时候要特别注意V槽工作面的轮廓度公差，一般要控制在0.1毫米每米以内，不然滚轮在槽面上滚动的时候会出现松紧不一的情况，影响设备运行的平稳性。另外型材的端面连接孔位置要和槽的位置错开，不能因为攻丝打孔破坏V槽的结构，导致槽面变形。如果是用于垂直导向的场景，还要在滑块上加装阻尼结构，避免断电的时候滑块因为自重下滑，这时候V槽的斜面可以配合阻尼块实现更好的锁紧效果，比普通圆轨的锁紧接触面积更大，锁紧更可靠。
