多规格贴片式LED封装结构三维数模

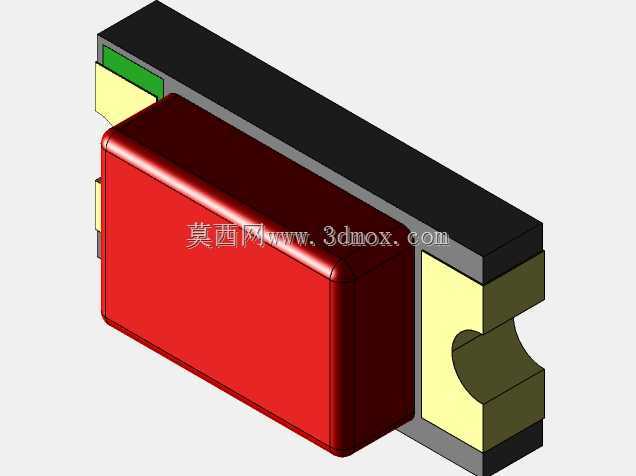

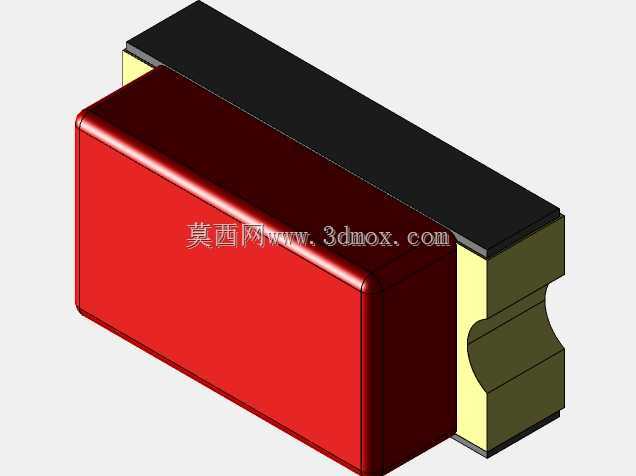

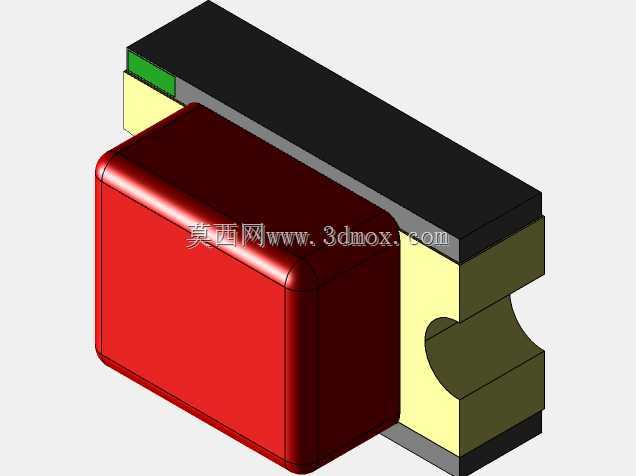

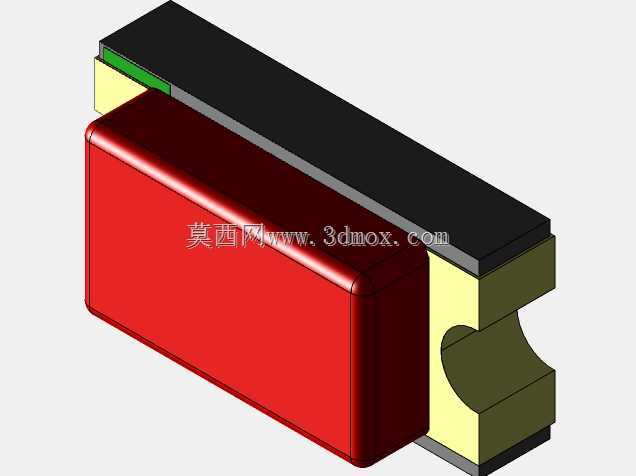

　　在消费电子、工业控制板卡、车载电子模块的PCB布局设计环节，贴片LED的选型与装配空间校核一直是结构设计人员容易忽略的细节点，不少新手工程师在做板级布局时，只参考 datasheet 上的平面尺寸标注，忽略了不同封装LED的立体高度、引脚焊盘的实际吃锡空间、胶体与周边阻焊层的安全距离，导致回流焊后出现灯珠偏位、胶体顶触外壳遮光、相邻元件干涉等批量生产问题。这套数模覆盖了0402、0603、0805、1206四种行业通用的贴片LED封装规格，建模时完全还原了量产灯珠的真实结构：红色的发光胶体部分做了圆角过渡处理，还原了实际封装中环氧树脂模塑成型的边缘特征，避免直角建模带来的装配干涉误判；

　　底部的橄榄形焊盘结构完全对应量产器件的引脚成型尺寸，焊盘的突出高度、与胶体的相对位置都按照行业通用的封装公差做了还原，能直接导入PCB结构装配文件做干涉检查。从设计思路上，这套数模没有做过度的细节简化，很多同类模型会把灯珠做成简单的方块加引脚，忽略了胶体侧面的遮光层、顶部发光面的弧度、底部焊盘的凹陷特征，而这些细节恰恰是做导光结构、遮光罩设计时的关键参考——比如做手持设备的按键指示灯时，需要精确计算灯珠发光面到按键导光柱的距离，还要确认遮光泡棉能不能完全包覆灯珠侧面避免串光，如果模型的胶体尺寸不准，开模后很容易出现漏光、亮度不均的问题。不同封装的LED适用场景差异很大，0402规格的灯珠尺寸极小，多用于高密度排布的状态指示灯阵列，

　　比如路由器的端口状态灯、工控模块的通道指示，这类场景下板上空间极其紧张，灯珠周边0.2mm范围内就可能布置0402电阻、电容等元件，模型的精确尺寸能帮工程师在布局阶段就确认元件间距是否满足回流焊的工艺要求，避免出现连锡、立碑等焊接缺陷；0603规格是目前通用场景下用量最大的贴片LED，兼顾了发光亮度和装配便利性，多用于电源指示灯、设备运行状态提示，建模时特意还原了这类灯珠胶体与焊盘的高度差，方便设计人员核算外壳透光孔的下沉深度，避免外壳压到灯珠胶体造成器件损伤；0805和1206规格的灯珠发光面积更大，亮度更高，多用于需要远距离识别的设备告警灯、户外模块的状态指示，这类灯珠的胶体厚度更大，焊盘的吃锡量要求更高，

　　模型里还原了焊盘的实际厚度，能帮助设计人员确认钢网开口的尺寸是否匹配，避免焊锡量不足导致的灯珠脱落。在安装边界的处理上，这套数模把每个封装的最大实体轮廓做了明确的区分，发光胶体的最大外形、焊盘的外伸尺寸、顶部的最高高度都按照器件的最大公差做了建模，工程师在做装配校核时，不需要再额外预留公差余量，直接用模型做碰撞检查就能得到可靠的结果。比如在做车载电控模块的设计时，PCB板到塑料外壳的内部间隙通常只有1mm左右，如果选用1206封装的LED，必须确认灯珠顶部到外壳内壁的间隙大于0.3mm，否则车辆行驶过程中的振动会导致外壳摩擦灯珠胶体，长期使用后会出现胶体磨损、亮度下降的问题，用这套数模做装配检查时，能直接测量得到精确的间隙数值，不需要反复打样验证。另外，这套模型的结构分层清晰，胶体、焊盘、内部反光层都做了独立的实体划分，工程师在做光学仿真时，可以直接给不同部分赋予对应的材质属性，不需要再重新拆分模型，比如给胶体赋予透光环氧树脂的材质参数，给焊盘赋予焊锡的金属材质，给内部反光层赋予高反射率的材质属性，就能快速完成指示灯的导光效果仿真，提前验证不同角度的可视亮度是否满足设计要求。很多设计人员在做前期方案选型时，经常纠结不同封装LED的实际视觉效果，把数模导入整机装配体后，配合渲染工具就能直观看到不同尺寸灯珠在面板上的显示比例，不用等打样后再调整灯珠位置和封装规格，能大幅缩短产品的研发周期。
