E3DV6挤出头散热柱结构设计

　　做FDM3D打印设备热端适配的结构设计时，散热段的性能直接决定了整台设备的堵头概率与长时间打印的稳定性，这款适配E3D V6规格的散热柱结构，是针对桌面级FDM设备热端散热需求做的优化设计，没有多余的装饰性结构，所有几何特征都服务于散热效率与安装适配性。

　　从实际应用场景来看，这类散热件主要用在桌面级FDM熔融沉积成型3D打印机的挤出热端上方，承担阻断热量向上传导的核心作用——热端加热块的温度通常维持在200℃上下，如果热量顺着喉管向上传递到送丝段，会导致耗材提前软化膨胀，卡在喉管内壁造成堵头，直接中断打印进程，因此散热段的设计核心就是在有限的安装空间内，尽可能增大与空气的接触面积，同时保证结构强度满足安装锁紧的需求。

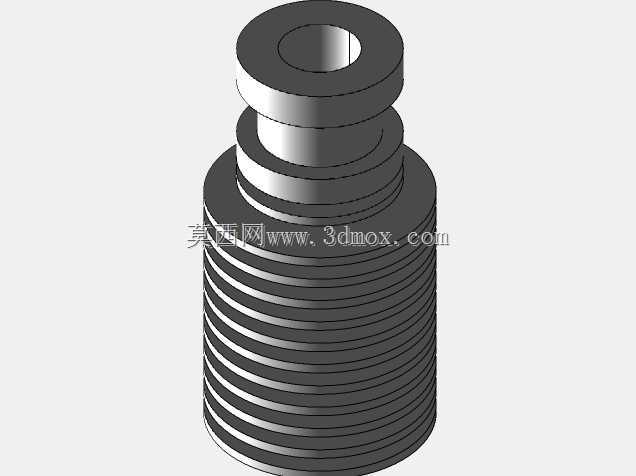

　　外形结构上，主体采用多圈等距环形散热鳍片设计，鳍片的厚度、间距都经过适配：鳍片厚度控制在1.2mm，既保证加工时的结构刚性，不会因为薄壁产生变形，也不会因为过厚占用过多散热空间；鳍片间距留足2mm，能让冷却风扇吹出的气流顺利穿过鳍片间隙，带走鳍片上蓄积的热量，不会因为间隙过小造成气流淤堵，降低散热效率。主体下段的外螺纹是标准的M7×1细牙螺纹，和常规E3D V6热端的安装支架螺纹孔完全适配，安装时可以直接旋入支架的锁紧螺纹孔，不需要额外做转接结构，螺纹段的长度预留了足够的调节余量，能适配不同厚度的安装钣金，调整热端喷嘴与打印平台的相对高度时，有充足的行程可以微调。

　　上端的阶梯凸台结构是专门为喉管锁紧与PTFE送料管适配设计的：最顶端的内孔直径为4.1mm，刚好可以穿过外径4mm的PTFE送料管，送料管插入后可以直接抵到喉管上端面，避免耗材在送料路径上出现台阶造成送丝阻力增大；凸台的外径尺寸匹配常规的喉管锁紧螺母规格，安装时锁紧螺母可以压在凸台端面上，把喉管牢牢顶在散热件的内孔定位台阶上，保证喉管与散热件的接触面积最大化，提升热传导效率，让喉管上的热量能快速传递到散热鳍片上被气流带走。中间的退刀槽结构是加工时的工艺预留，避免车削螺纹时在台阶处产生毛刺，同时也能在安装时给密封垫片留出放置空间，防止打印过程中散热件松动移位。

　　设计时特意做了内孔的同轴度约束，整根散热件的中心内孔同轴度公差控制在0.05mm以内，保证喉管装入后不会出现偏斜，避免送丝时耗材和内孔壁产生额外摩擦，影响送丝顺畅度。所有的棱边都做了0.2mm的倒角处理，既去除加工产生的锐边毛刺，避免安装时划伤操作人员，也能在气流流过鳍片边缘时减少风阻，让气流更顺畅地覆盖整个鳍片表面。材质适配方面，这个结构默认采用6061铝合金加工，铝合金的导热系数足够高，重量也比铜质散热件轻很多，不会给X轴运动机构带来额外的负载，不会因为散热件重量过大导致运动时产生惯性震颤，影响打印精度；如果是对散热要求更高的高速打印场景，也可以直接替换为铜材加工，结构尺寸不需要做任何调整就能直接适配。

　　安装边界上，整个散热件的最大外径不超过16mm，安装后不会和旁边的自动调平传感器、冷却风扇风道产生干涉，即使是多喷头并排的结构设计，相邻两个热端的中心距可以做到22mm以内，能有效缩小多喷头设备的整体宽度尺寸。散热件的总长度控制在合理范围内，既保证有足够的鳍片数量满足散热需求，也不会因为过长导致热端整体重心下移，影响运动机构的稳定性。实际装机测试时，搭配常规的4010轴流风扇以20%转速运行，就能保证散热段上端的温度稳定在室温以上10℃以内，即使是连续20小时以上的长时间打印，送丝段的耗材也不会出现提前软化的情况，能有效降低堵头故障的概率。

　　结构上没有做多余的异形设计，所有特征都适合常规的车削加工，不需要复杂的工装夹具就能完成批量生产，加工成本控制在较低水平，适合做设备的批量配套配件，也适合个人玩家自行加工替换。内孔的粗糙度要求控制在Ra1.6，保证喉管装入时能紧密贴合，不会因为接触面存在缝隙产生热阻，影响热量传递效率；外表面的鳍片不需要做额外的抛光处理，自然的车削表面反而能增大散热面积，提升散热效果。
