基于MCP2515的CAN总线控制器PCB模块

　　在嵌入式开发与工业现场通讯搭建场景中，CAN总线凭借高可靠性、强抗干扰能力，始终是设备间数据交互的核心方案之一，这款基于MCP2515芯片搭建的CAN总线控制器PCB，正是为适配开源硬件生态、降低CAN通讯接入门槛设计的功能模块。从实际使用场景来看，该模块可直接对接Arduino、树莓派等主流开源主控板，为小型智能设备、工业传感节点、车载改装调试装置、教学实验平台提供稳定的CAN总线通讯能力，解决普通主控板原生不带CAN控制器、无法直接接入CAN网络的痛点。

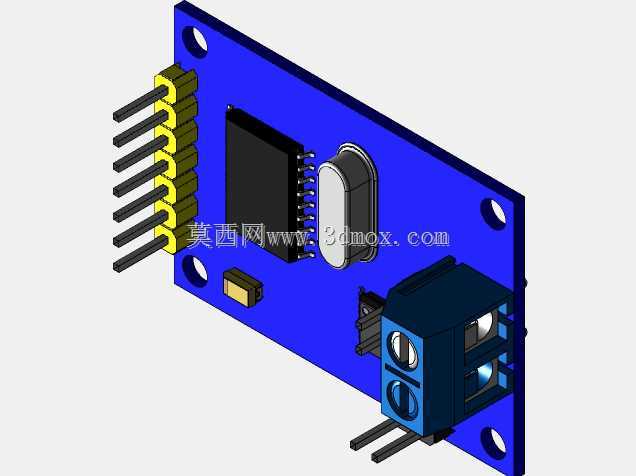

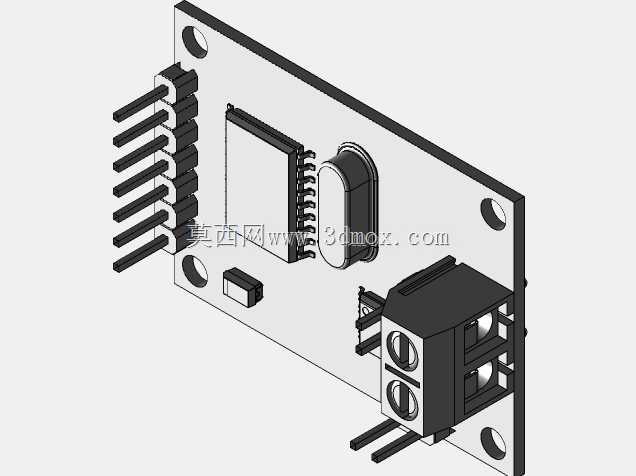

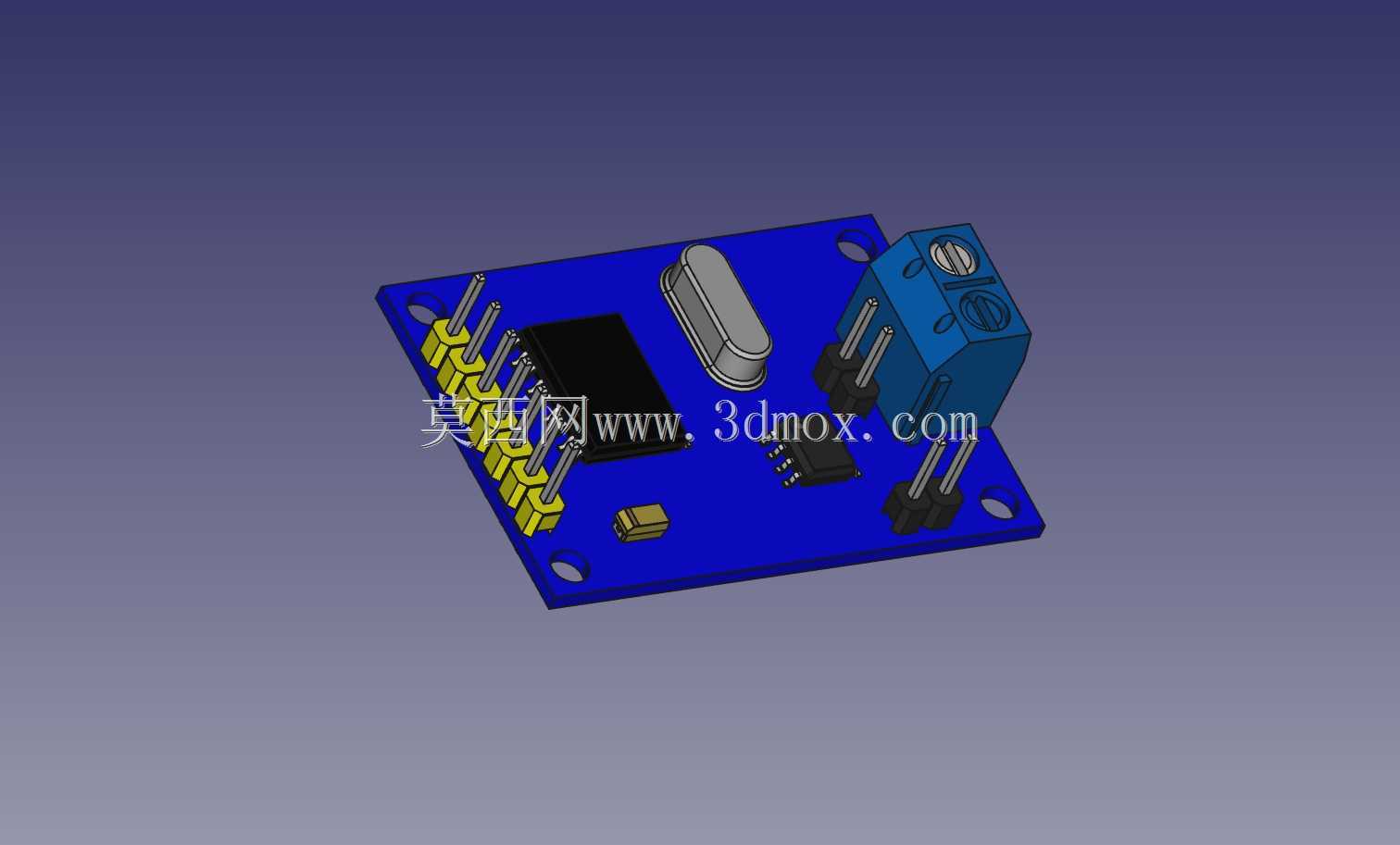

　　从功能特性层面拆解，模块核心采用MCP2515独立CAN控制器芯片，搭配高速CAN收发器完成总线电平匹配与数据收发，板载无源晶振为控制器提供稳定时钟基准，排针接口采用标准2.54mm间距设计，可直接插装在面包板或通过杜邦线连接主控引脚，板端预留的CAN总线接线端子带螺丝锁紧结构，能保证现场布线时的连接可靠性，避免震动环境下接线松脱导致的通讯中断。PCB板四角设计有标准安装孔，可通过铜柱或螺丝直接固定在设备壳体内部的安装柱上，适配多数小型控制盒的内部安装空间。

　　设计思路上，这款模块走极简实用路线，没有冗余的外围电路，所有元件布局围绕信号路径最短原则排布：晶振紧贴MCP2515芯片的时钟引脚布置，减少高频信号走线长度，降低时钟信号辐射干扰；CAN收发器紧邻总线接线端子，缩短总线差分信号的走线距离，提升总线抗干扰能力；电源引脚处预留滤波电容位置，可滤除电源线上的纹波，保证芯片供电稳定。整个PCB采用双层板设计，走线宽度兼顾载流能力与信号完整性，电源走线适当加宽，信号走线做等长处理保证差分信号同步，对于入门级开发者和小批量设备集成场景来说，这种设计既控制了成本，又能满足绝大多数常规CAN通讯场景的性能要求。

　　关于安装边界与尺寸适配，不同供应商生产的同方案模块尺寸会有小幅差异，集成设计时不能直接照搬单一版本的模型尺寸，需要在结构设计阶段预留足够的安装调整空间，尤其是排针位置与接线端子的突出高度，要和外壳内部的避让空间做匹配校核。模块整体为长方形板状结构，板上最高元件为板载晶振与CAN接线端子，安装时要注意元件与周边结构件的安全距离，避免挤压元件导致虚焊或损坏。排针的引脚定义遵循行业通用的MCP2515模块接线标准，VCC、GND、CS、SO、SI、SCK、INT引脚顺序统一，在做结构适配时可直接按照通用引脚排布预留接线空间，不需要额外调整接线定义。

　　在实际工程选型中，这类模块常被用于小型工业数据采集节点的CAN通讯扩展，比如在多传感器组网的设备中，通过该模块将各个传感节点的数据汇总到CAN总线上，再传输给主控单元做数据处理；也常用于车载电子的改装调试，通过对接树莓派等主控，实现车载CAN总线数据的读取与解析；在教学实验场景中，该模块也是嵌入式通讯课程的常用教具，可帮助学生快速理解CAN总线的通讯原理与硬件搭建逻辑。需要注意的是，这类低成本模块在强电磁干扰的严苛工业场景下使用时，需要额外增加屏蔽罩或总线保护电路，基础版本的设计仅满足常规民用与教学场景的抗干扰要求，在高干扰环境下要做针对性的防护优化。
