适配Nema17步进电机的Titan Aero安装固定支架

　　在桌面级FDM3D打印机的挤出机构改装场景中，Titan Aero挤出机凭借紧凑的结构、稳定的送丝表现，成为不少DIY玩家与小型设备厂商升级挤出系统的首选，而适配Nema17规格步进电机的安装支架，是整套挤出机构完成装配、保证运行精度的核心连接部件。这类支架的核心作用，是完成步进电机与挤出机本体、设备安装面板三者之间的刚性连接，抵消电机运行时产生的径向与轴向振动，避免送丝过程中出现齿轮错位、丝料打滑的问题，同时保证电机输出轴与挤出机送丝齿轮的同轴度，将传动误差控制在允许范围内。

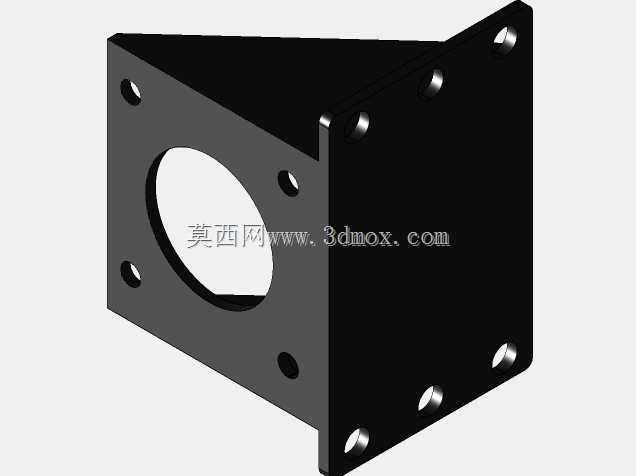

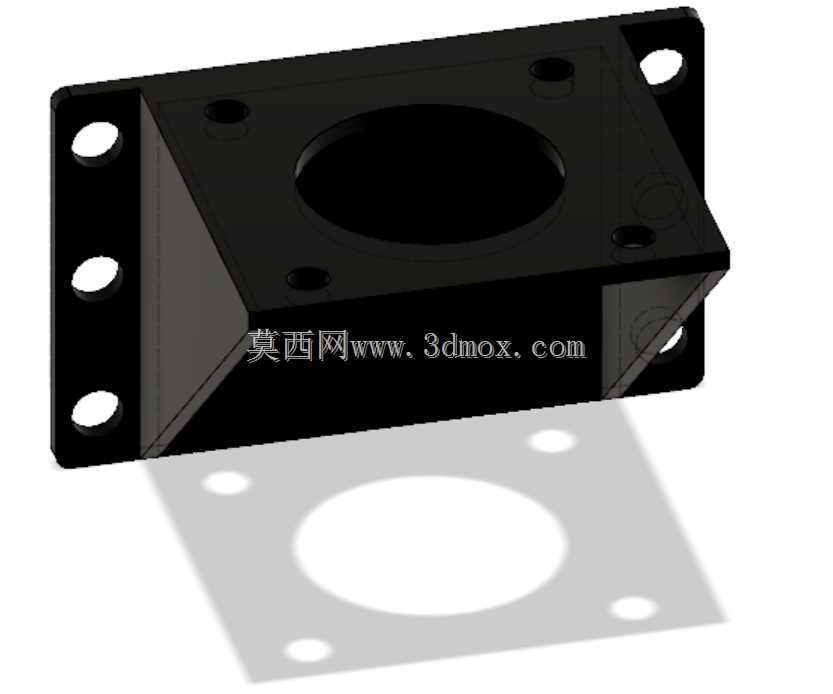

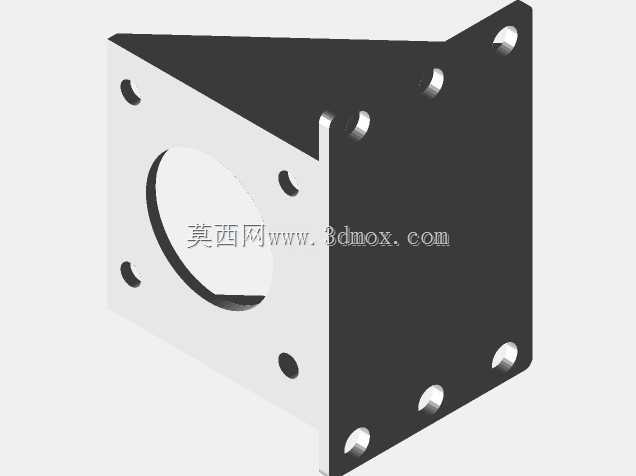

　　从结构设计来看，这款支架采用一体化块状结构，主体为带中心通孔的矩形安装基体，中心通孔的尺寸刚好匹配Nema17步进电机的前端定位凸台，安装时电机前端凸台可直接嵌入孔内完成径向定位，无需额外调整同轴度，能大幅降低装配时的调校难度。基体朝向电机的一侧平面预留了四个对应Nema17电机安装孔位的螺纹孔，孔位间距严格遵循Nema17电机的42mm安装孔距标准，可直接使用M3螺丝完成电机与支架的锁紧固定，避免孔位偏差导致的电机安装歪斜问题。支架的一侧延伸出带三个等距安装孔的垂直安装翼，这三个安装孔对应Titan Aero挤出机本体的固定点位，安装时可将挤出机直接贴合在安装翼的侧平面上，通过螺丝完成锁紧，保证挤出机送丝轮与电机输出轴的平行度，避免送丝齿轮偏磨导致的送丝力不足问题。

　　在安装边界设计上，支架整体的外轮廓尺寸经过紧凑化优化，基体部分的长宽尺寸控制在50mm以内，安装翼突出基体的长度不超过30mm，整体厚度控制在25mm左右，不会占用过多的设备内部安装空间，适配多数桌面级3D打印机的挤出端安装位预留尺寸。安装翼上的三个通孔采用沉孔设计，螺丝锁紧后头部不会突出安装平面，避免与挤出机的其他运动部件产生干涉。基体上除了电机安装孔与中心定位孔外，还预留了四个小型的工艺孔，这些孔位一方面可以减轻支架整体重量，降低运动轴的负载，另一方面可作为走线孔位，方便电机线缆的整理固定，避免线缆随挤出头运动时出现拖拽、缠绕的问题。

　　从实际使用的工况角度出发，这款支架的安装接触面都做了平面度处理，电机安装面、挤出机安装面、设备连接安装面的平面度公差控制在0.1mm以内，保证连接后各部件之间不会出现装配间隙，减少电机高速运转时的振动传递。支架的边角位置都做了倒角处理，避免装配过程中划伤操作人员或者线缆绝缘层。在设备运行过程中，步进电机的持续运转会产生一定的热量，支架的块状结构具备一定的散热接触面积，可将电机产生的部分热量通过支架传导到设备安装面板上，辅助电机散热，避免电机长时间高温运行导致的扭矩衰减问题。

　　在进行这类支架的选型替换时，首先要确认适配的电机规格是否为Nema17（即安装面尺寸42*42mm的42型步进电机），其次要核对安装翼的孔位是否匹配所用的Titan Aero挤出机版本，部分改装版本的挤出机固定孔位会有细微差异，提前核对孔距可避免安装时出现孔位不对的问题。同时要注意支架的中心通孔直径是否匹配电机前端凸台的外径，过松的配合会导致电机定位不准，过紧则会出现电机无法装配到位的问题。安装时建议在各连接接触面之间添加薄型防滑垫片，进一步提升连接刚性，减少长期运行后螺丝松动的概率。这类支架除了应用在3D打印机的挤出机构上，也可适配其他使用Nema17步进电机、需要侧装固定的小型传动机构，比如小型传送带的驱动端固定、桌面级数控雕刻机的Z轴电机固定等场景，只要安装孔位与尺寸边界匹配，都可完成适配使用。
