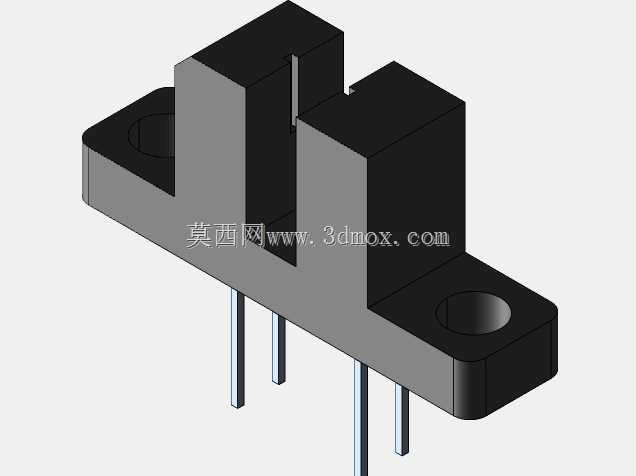

槽型光电传感器端盖结构三维数模

　　这款槽型光电感应部件的端盖结构，在工业自动化检测场景里的应用覆盖范围极广，从流水线的物料到位检测、工件计数，到小型设备的原点定位、行程限位，再到办公设备、金融终端里的纸张进出检测，都能见到同结构部件的身影。很多刚接触选型的工程师容易把这类部件和普通对射光电混淆，实际上槽型结构的发射与接收端集成在同一壳体上，对射光程被壳体结构固定，不需要现场反复校准光轴对齐，安装调试的效率比分体式对射传感器高很多，尤其适合安装空间紧凑、检测行程短的工位。

　　从功能特性上看，这个端盖结构承担了几个核心作用：首先是为内部的红外发射管、接收管提供固定的安装腔体，两个引脚侧的凸台结构刚好卡住管体的定位台阶，避免生产组装或者设备运行震动时，管体出现偏移导致光轴错位，引发检测误判；其次是两侧带安装孔的翼边结构，是整个部件的安装受力位，孔位的同轴度、端面的平面度直接影响安装后的位置精度，设计时特意把安装孔周边的壁厚做了局部加厚，避免锁付安装螺丝时塑胶件出现应力开裂，同时翼边的下表面和插针的基准面做了共面处理，安装时贴紧设备安装板就能保证插针伸出PCB板的长度一致，不会出现插针过短虚焊、过长顶坏板件的问题。

　　设计思路上完全围绕量产装配和现场使用的实际需求展开，中间的开槽宽度是经过反复校核的，既保证了足够的光通量让接收端能稳定识别通断状态，又控制了槽宽避免外部杂散光斜射入接收端造成干扰，槽体内部的侧壁做了细微的磨砂消光处理，减少槽壁反光带来的信号误触发。插针的排布间距严格遵循通用直插元器件的标准间距，兼容市面上多数通用PCB的焊盘孔位，不需要为了这个部件单独改板，能直接适配同系列多个型号的光电开关本体，不管是常规检测距离的型号，还是高响应速度的高速检测型号，都能共用这个端盖结构，大幅降低了开模成本和物料管理的复杂度。

　　外形尺寸与安装边界的处理也贴合工程实际需求，整体的外轮廓没有尖锐的直角，所有转角都做了适配塑胶注塑工艺的圆角，既减少注塑时的应力集中，也能避免组装时划伤操作人员的手部。安装孔的孔径适配M2规格的自攻螺丝或者铜柱，两个安装孔的中心距和槽体的中心对称度控制在0.05mm以内，安装时只要对准设备机架上的预打孔位锁付即可，不需要额外做位置微调。插针的伸出长度刚好满足波峰焊的吃锡要求，根部和塑胶本体结合的位置做了一圈密封凸台，焊接时助焊剂不会顺着插针缝隙渗入壳体内部污染光学镜片。槽体的深度设计也考虑了被测物体的通过空间，不管是薄的金属挡片、纸质标签，还是厚度稍大的塑料拨片，都能顺利从槽内通过，不会出现卡滞的情况，同时槽体的开口边缘做了导向倒角，被测件在小范围位置偏移时也能顺利进入槽内触发信号，不会因为安装位置的微小误差导致检测失效。

　　在实际设备维护场景里，这种一体化端盖结构的部件更换也很方便，不需要拆解设备内部的其他结构，只要拆下两侧的安装螺丝，拔下PCB上的接插件就能完成替换，维护耗时比分体式传感器少很多。很多自动化设备厂在做小型输送线、装配工位的检测设计时，都会优先选用这类结构成熟的部件，就是因为其结构可靠性高，安装维护便捷，不需要投入太多的调试成本就能稳定运行。
