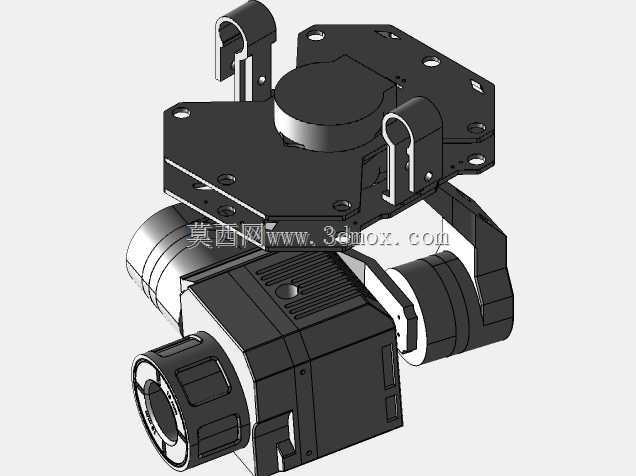

无人机搭载Flir热成像三轴云台结构设计

　　这套挂载结构主要适配小型多旋翼无人机的空中巡检作业场景，在电力线路巡检、森林防火巡查、夜间搜救、工业厂区热泄漏排查等场景中，能为机载热成像设备提供稳定的成像基准，避免无人机飞行过程中的姿态波动、机身振动传导到成像端，导致热成像画面出现抖动、拖影、偏移等问题，保障采集到的热辐射数据位置精准、画面清晰，可直接用于后续的缺陷识别、温度标定等作业环节。

　　从功能实现逻辑来看，整套结构采用三轴正交布局，分别对应航向、俯仰、横滚三个旋转自由度，每个转轴都预留了驱动元件的安装位，可搭配微型伺服电机实现实时姿态补偿，当无人机在空中出现姿态倾斜、风扰晃动时，三个轴可根据飞控传回的姿态数据快速反向调整，让热成像镜头始终保持预设的朝向，既可以锁定固定目标持续跟踪拍摄，也可以按照规划航线完成正射、倾斜角度的热数据采集。结构上专门设计了走线通道，热成像模块的供电线、数据传输线可从转轴中空位置穿过，避免线缆在云台转动过程中出现缠绕、拉扯，同时也能减少线缆外露带来的风阻，降低高速飞行时的气流扰动对云台稳定性的影响。

　　设计过程中优先考虑了挂载的重量平衡，整个云台的旋转重心与各轴的回转中心完全重合，减少驱动元件的负载扭矩，既可以降低功耗延长无人机的续航时间，也能提升动态响应速度，在无人机做快速机动动作时不会出现过冲、震荡的情况。安装基座部分预留了标准的螺孔安装位，可直接适配市面上主流的小型多旋翼无人机挂载平台，不需要额外设计转接结构，基座与无人机机身接触的位置预留了减震球安装位，可搭配硅胶减震球过滤机身电机转动带来的高频振动，从源头减少振动对成像质量的影响。

　　从安装边界尺寸来看，整套结构横向最大宽度不超过110mm，纵向总高度控制在90mm以内，镜头伸出长度不超过70mm，安装后不会超出无人机的桨叶旋转范围，避免飞行过程中云台结构与桨叶发生碰撞，整体重量控制在180g以内（不含热成像相机本体），不会给小型无人机带来过大的负载压力，适配最大起飞重量1.5kg以上的多旋翼平台。结构件的壁厚根据受力位置做了差异化设计，基座承载部分壁厚2.5mm，保证安装强度，转轴支架部分壁厚1.5mm，在保证结构刚性的前提下尽可能减轻重量，所有转角位置都做了R2以上的圆角过渡，避免应力集中，同时减少飞行过程中的风阻。

　　热成像相机的安装位采用快拆卡扣设计，不需要额外工具就可以完成相机的拆装，卡扣配合面做了定位销结构，每次安装都能保证相机的光轴与云台转轴的位置精度，不需要每次安装后重新校准光轴。俯仰轴的转动范围设计为-120°到+45°，既可以满足垂直向下的正射拍摄需求，也可以向上抬升拍摄无人机前上方的目标，航向轴可以实现360°连续旋转，不存在转动死角，横滚轴的补偿范围为±45°，足以应对无人机飞行过程中常规的横滚姿态波动。结构上还预留了IMU模块的安装位，可直接安装姿态测量模块，实现云台自身的闭环姿态控制，不需要完全依赖无人机的飞控数据，提升姿态补偿的响应速度与精度。

　　在细节设计上，所有转动配合面都预留了0.1mm的装配间隙，可搭配微型轴承实现低阻尼转动，减少转动过程中的卡顿与磨损，延长结构的使用寿命。线缆出口位置做了圆角护边，避免长期转动过程中割伤线缆外皮。整个结构的外露部分没有突出的尖锐结构，所有紧固件都采用沉头安装，安装后表面平整，减少飞行过程中的紊流产生，降低风噪同时也能减少气流带来的高频振动。针对户外作业的环境特点，结构件的拼接位置都预留了密封槽，可搭配薄型密封胶条实现基础的防尘防水能力，能够在小雨、多尘的户外环境下正常作业，不会因为雨水、灰尘进入转轴间隙导致转动卡滞。
