基于Ender4改造的铝型材框架H型运动结构打印机

　　在桌面级FDM成型设备的DIY迭代场景里，不少从业者会基于成熟的开源机型做结构优化，这套框架就是针对原有Ender4机型的Z轴短板做的定向改造方案。从实际应用场景来看，这类改造后的设备主要面向个人创客工作室、小批量手板打样场景，相比原厂机型，它的框架刚性提升后，能适配更高速度的打印作业，减少高速运动下的框架共振带来的层纹问题，日常打印PLA、PETG等常规耗材时，成型件的表面一致性会有明显改善。

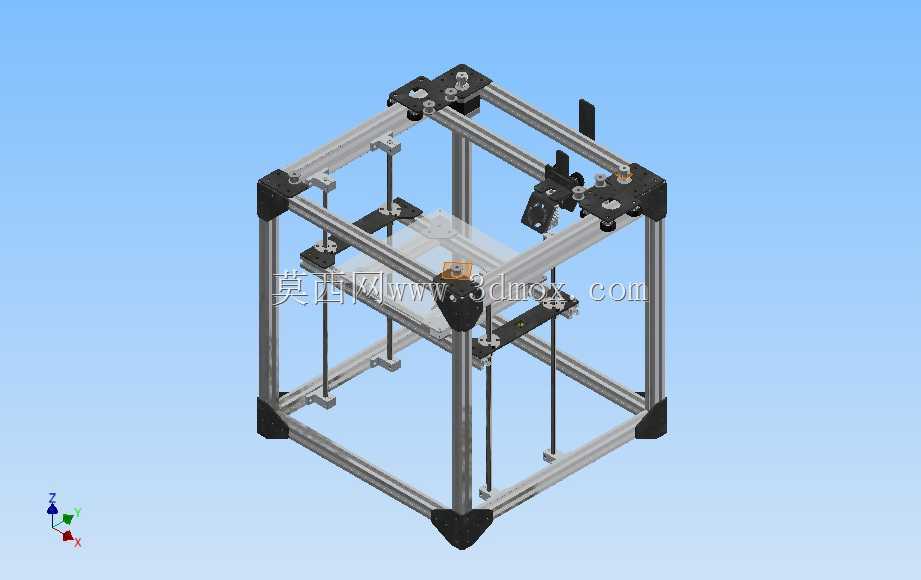

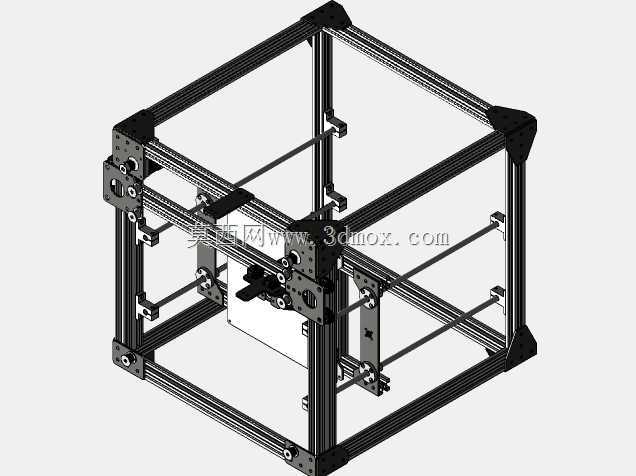

　　从结构设计思路上看，整套框架采用欧标12mm规格的铝型材作为主体搭建材料，铝型材的槽道结构方便后期加装各类辅件，比如自动调平传感器、耗材断料检测模块、散热风道组件等，不需要额外在型材上做复杂的打孔攻丝作业，靠T型螺母就能实现辅件的位置调整与固定。运动结构采用H-Bot核心传动布局，这种布局的优势在于两个驱动电机都可以固定在框架的上部静态区域，不用随运动轴做往复移动，能有效降低运动部件的整体重量，减少运动惯量带来的定位偏差，相比传统的十字轴传动结构，X、Y轴的联动响应速度更快，长时间运行后的传动精度保持性更好。

　　针对原有机型Z轴的不足，这套方案重新设计了Z轴的安装结构，采用12mm直径的光杆作为Z轴的导向支撑，相比原厂更细的导向杆，大直径光杆的抗弯性能更强，当打印平台承载较重的成型件或者大尺寸模型时，Z轴上下运动的过程中不会出现偏摆，能有效避免层错、台阶纹等成型缺陷。设计时特意预留了Z轴驱动电机的安装位，同时在Z轴传动的末端加装了止动器安装结构，止动器的作用是在设备断电或者急停状态下，锁止Z轴的传动位置，避免打印平台因为自重下滑，撞坏喷嘴或者已经打印完成的模型，这个细节在长时间无人值守的打印作业里非常实用，能大幅降低打印失败的概率。

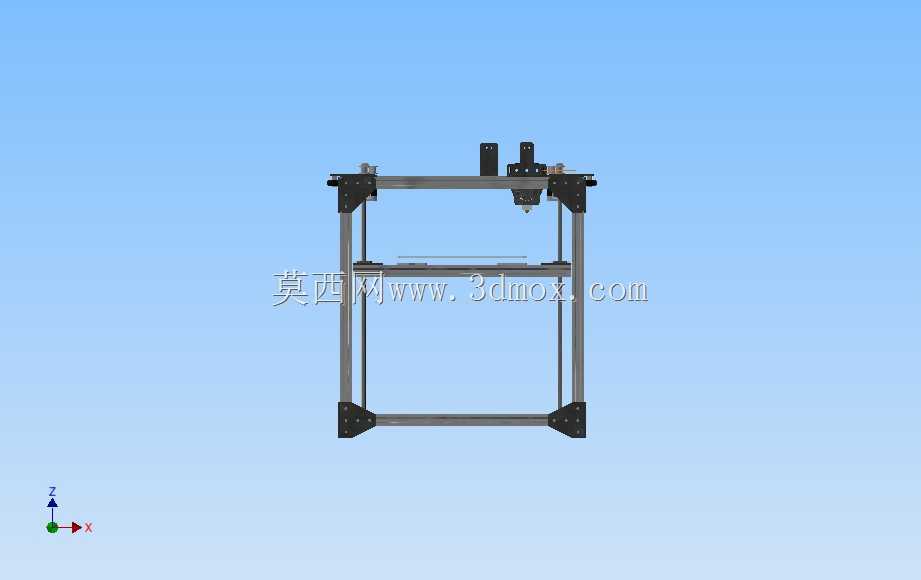

　　从安装边界和外形尺寸来看，整套铝型材框架采用角件连接的方式做拼接，所有连接角件都做了内嵌式的安装设计，不会突出型材外表面，整体框架的外轮廓方正，占用的桌面空间和同打印尺寸的商用桌面级3D打印机基本一致，不需要额外预留过多的周边操作空间，框架的底部四个角都预留了防滑脚垫的安装位，放置在工作台面上时能进一步缓冲运动带来的震动。框架的上部预留了传动皮带的张紧调节结构，后期维护时不需要拆解大量零件，就能快速调整皮带的张紧度，保证传动精度。打印平台的安装位兼容原有Ender4的热床组件，用户改造时不需要重新更换热床、加热电路等原有配件，只需要替换框架结构和对应的Z轴传动组件就能完成升级，改造成本相对可控。

　　实际使用中，这种铝型材搭建的框架还有一个优势，就是后期拓展性极强，如果用户需要加大打印尺寸，只需要更换对应长度的铝型材和传动光杆、同步带，就能快速调整设备的成型幅面，不需要重新开模做注塑或者金属外壳，非常适合喜欢迭代设备的DIY爱好者和小型工作室做定制化调整。框架上的所有运动轮组安装位都做了偏心调节的预留，组装时可以通过偏心螺母调整导向轮和铝型材槽道的配合间隙，既不会因为间隙过大出现运动晃动，也不会因为间隙过小导致运动阻力过大，影响电机的正常负载。Z轴的传动采用丝杆传动的方式，配合直线光杆的导向，能实现微米级的层厚定位，满足高精度模型的打印需求。
