TwoTrees Sapphire Pro睡龙版3D打印设备结构

　　在桌面级增材制造设备的结构迭代过程中，CoreXY架构的机型一直是个人创客、小型工坊做高精度零部件打样的主流选择，这款机型的结构设计完全围绕小尺寸空间内的运动精度、运维便捷性做了针对性优化，没有照搬市售同架构机型的公版外壳与传动布局。从实际应用场景来看，这类封闭结构的桌面3D打印机，既可以放在个人工作室做非标治具的快速打样，也能在小型加工车间的工位旁承担小批量定制塑料零件的生产任务，封闭的外壳结构能有效阻隔打印过程中ABS、PC等工程材料打印时的温度流失，减少零件翘曲变形的概率，同时也能降低打印过程中运动部件产生的噪音外传，适配办公、教学等对环境噪音有要求的使用场景。

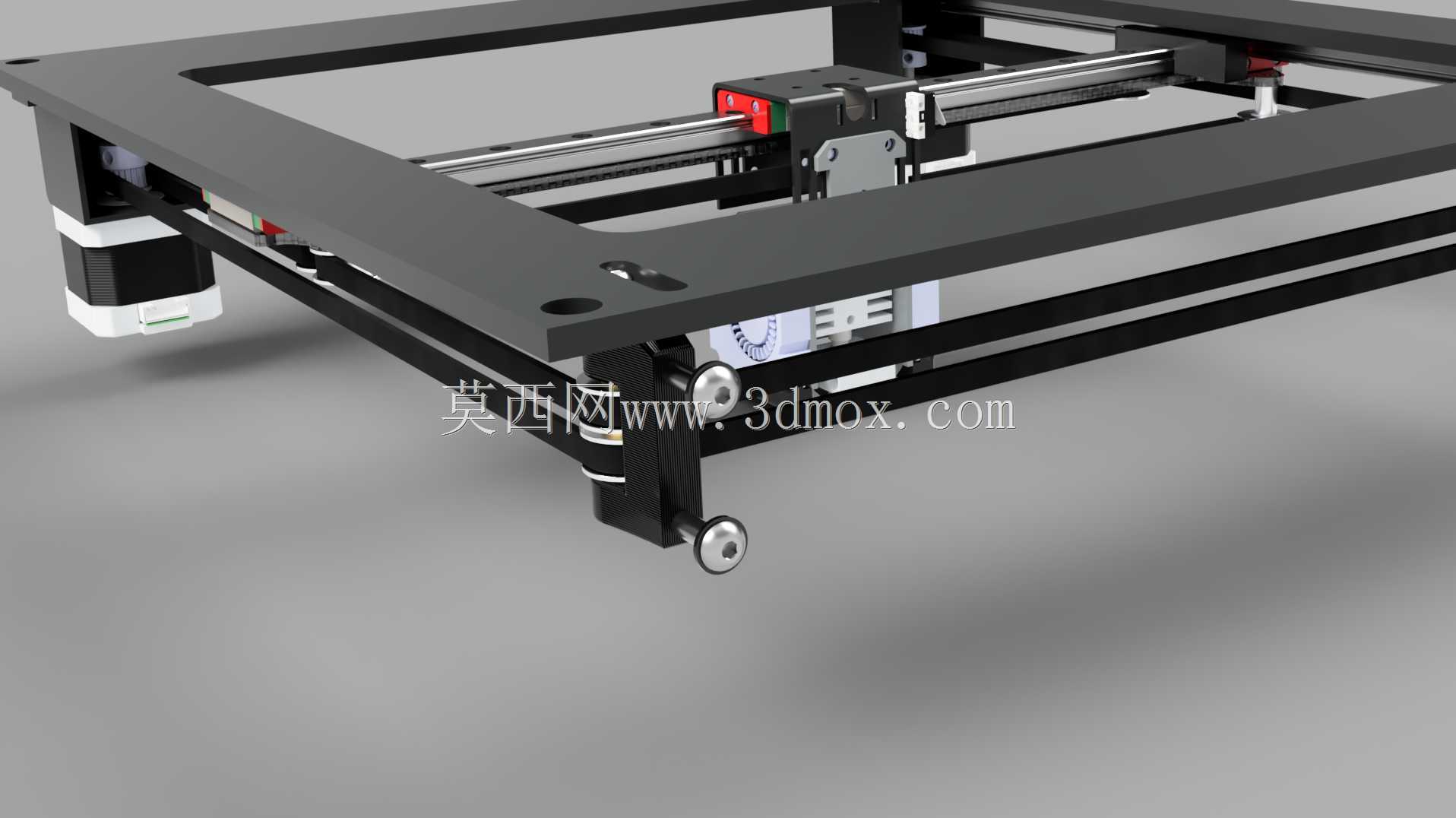

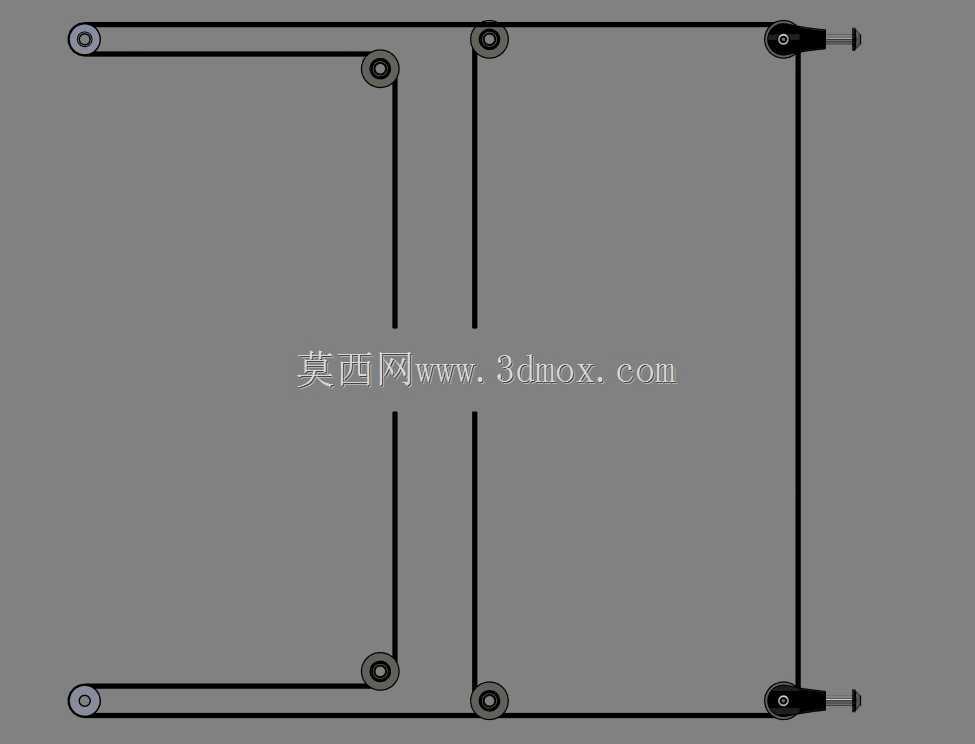

　　从功能特性来看，这款机型的传动系统做了多处针对性修正：首先是电机安装孔位的尺寸校准，将电机安装面与机器前部的安装边界调整到45毫米，避免了早期版本孔位偏差导致的电机轴与同步轮同轴度误差，减少高速运动时的皮带跳动与异响；CoreXY的皮带路径做了重新排布，解决了早期版本皮带走位错位导致的运动卡顿问题，在机身两个后角的惰轮位置增加了简易的皮带张紧结构，不需要拆解机身外壳，从机身背面就能直接操作张紧调节，日常运维的效率提升非常明显，不需要像传统封闭机型那样为了调整皮带张力拆掉大半侧壳。

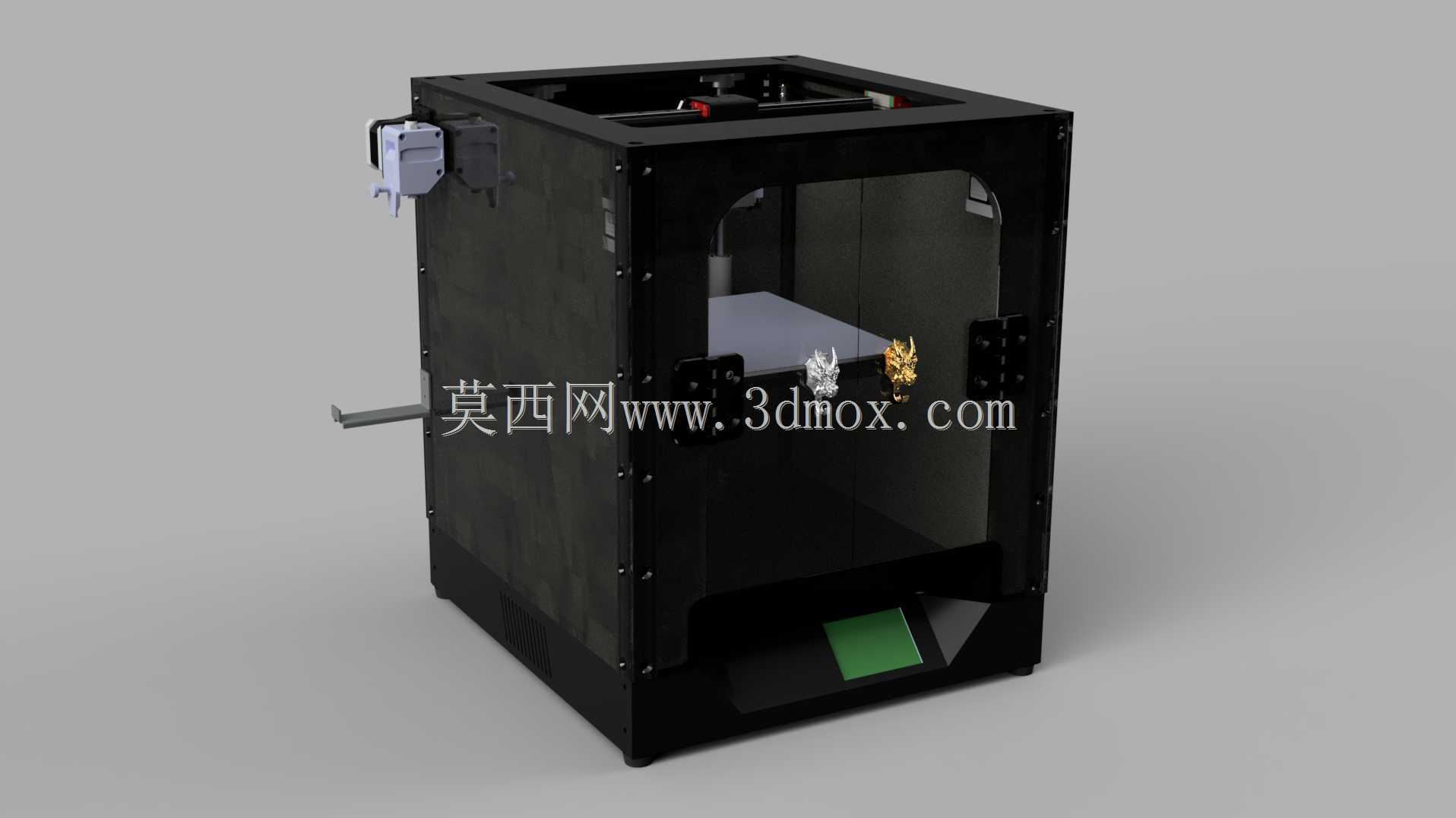

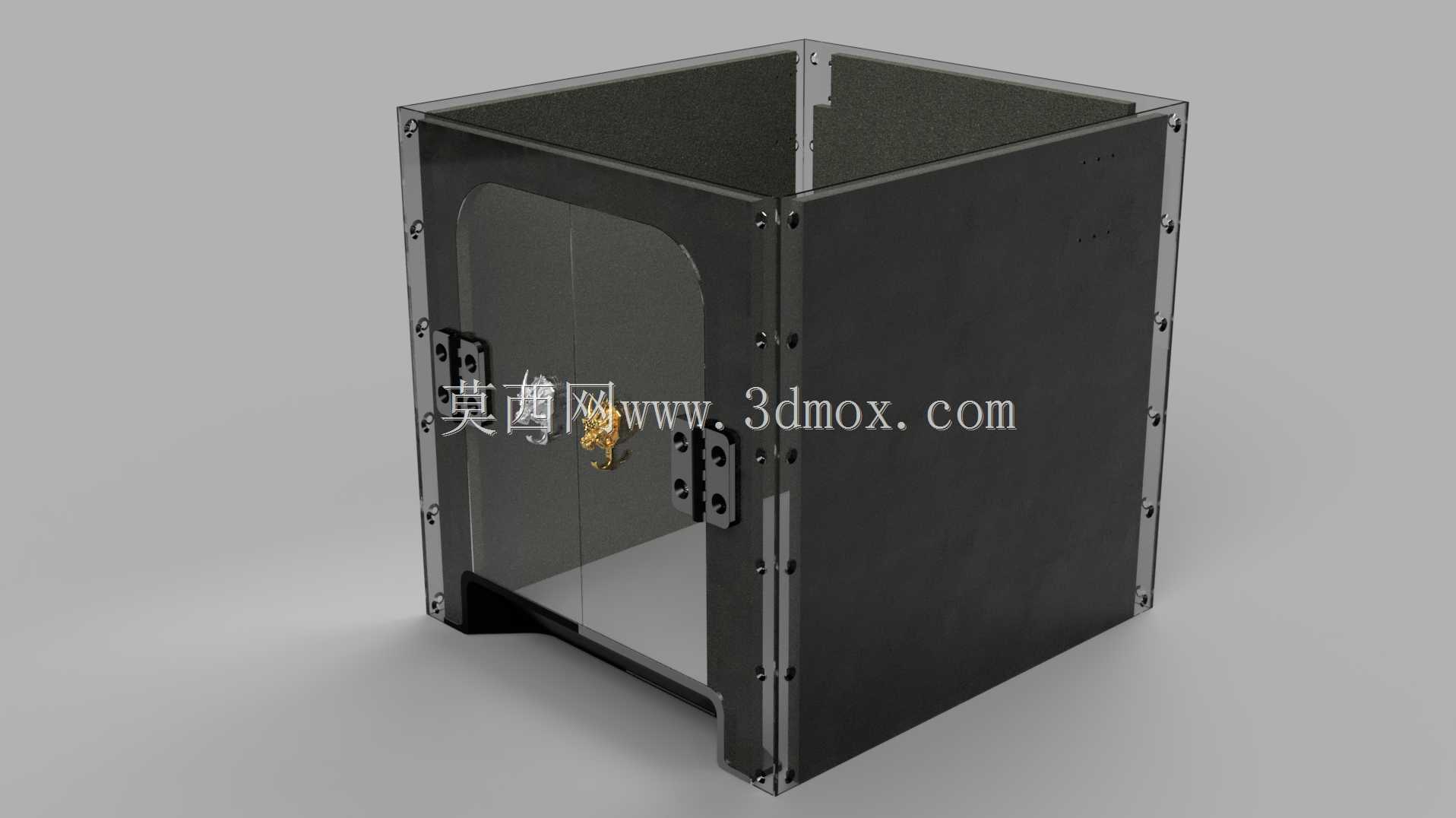

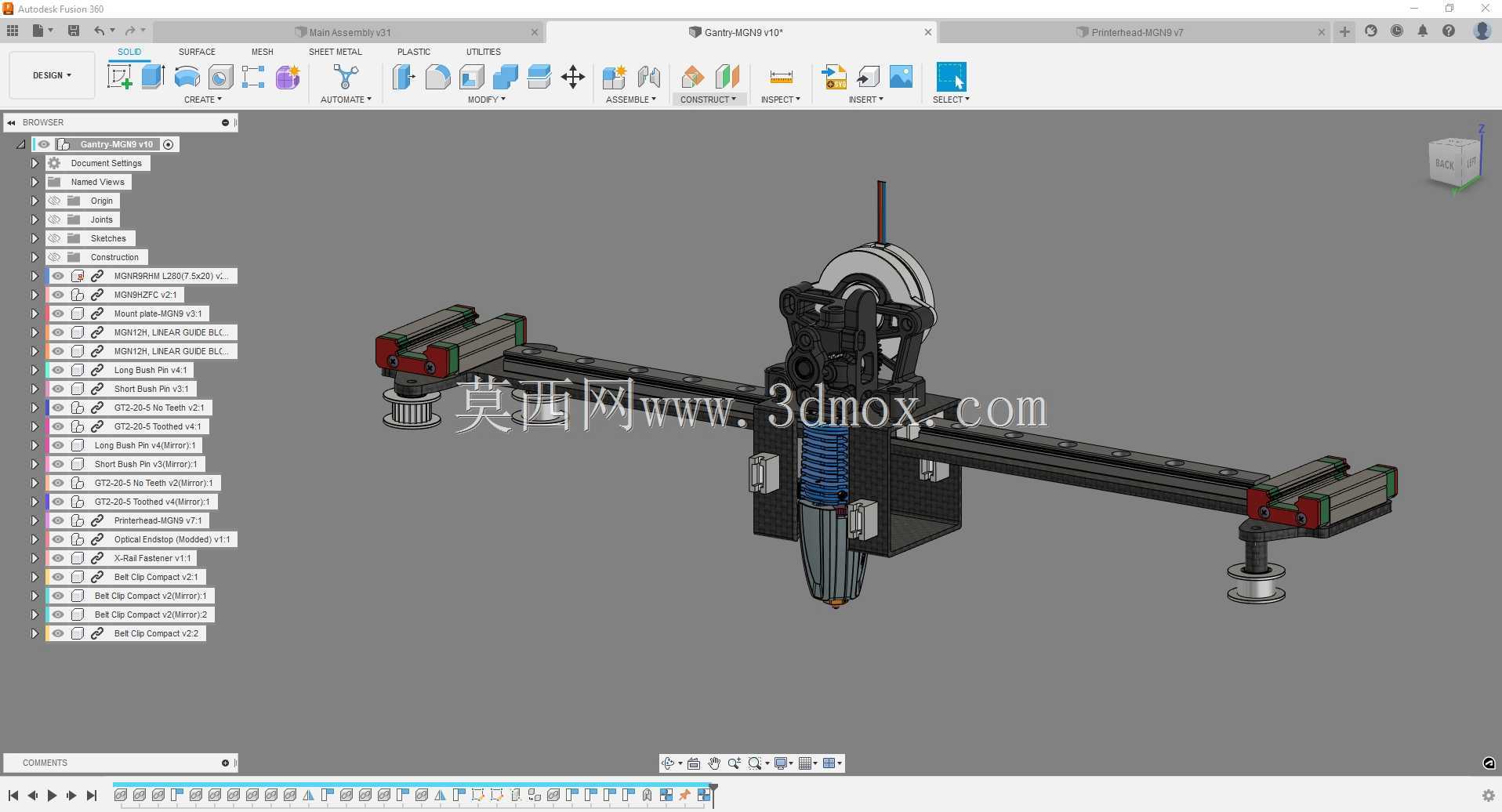

　　结构设计上，这款机型重新设计了顶板和X轴龙门的支撑架板，板件上预留了对应的定位销孔，装配时不需要反复校准龙门的平行度，靠板件的加工精度就能保证X轴导轨与Y轴运动方向的垂直度，降低了个人用户的装配调试门槛；外壳部分增加了独立的隔热层与可开合的前门，前门采用透明可视材质，打印过程中可以直接观察舱内的打印状态，不需要开门打断舱内温度场，底部预留了耗材导出的开口，适配外置料架的安装需求，同时底部的绿色标识区域做了倾斜的操作提示面，方便用户快速识别设备的操作按键位置。

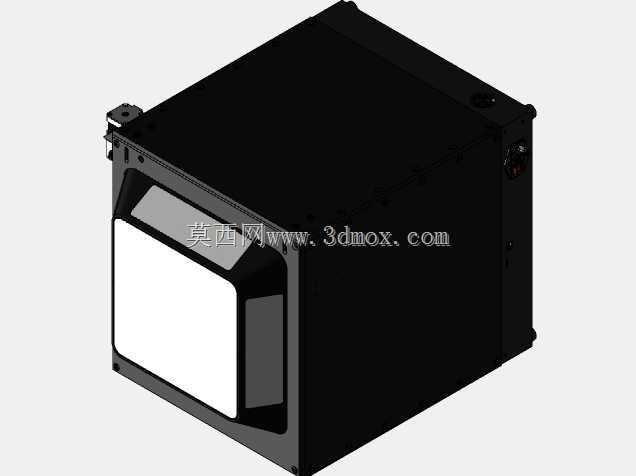

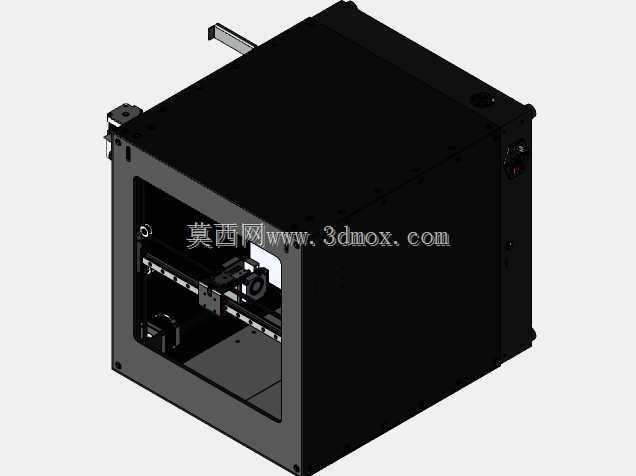

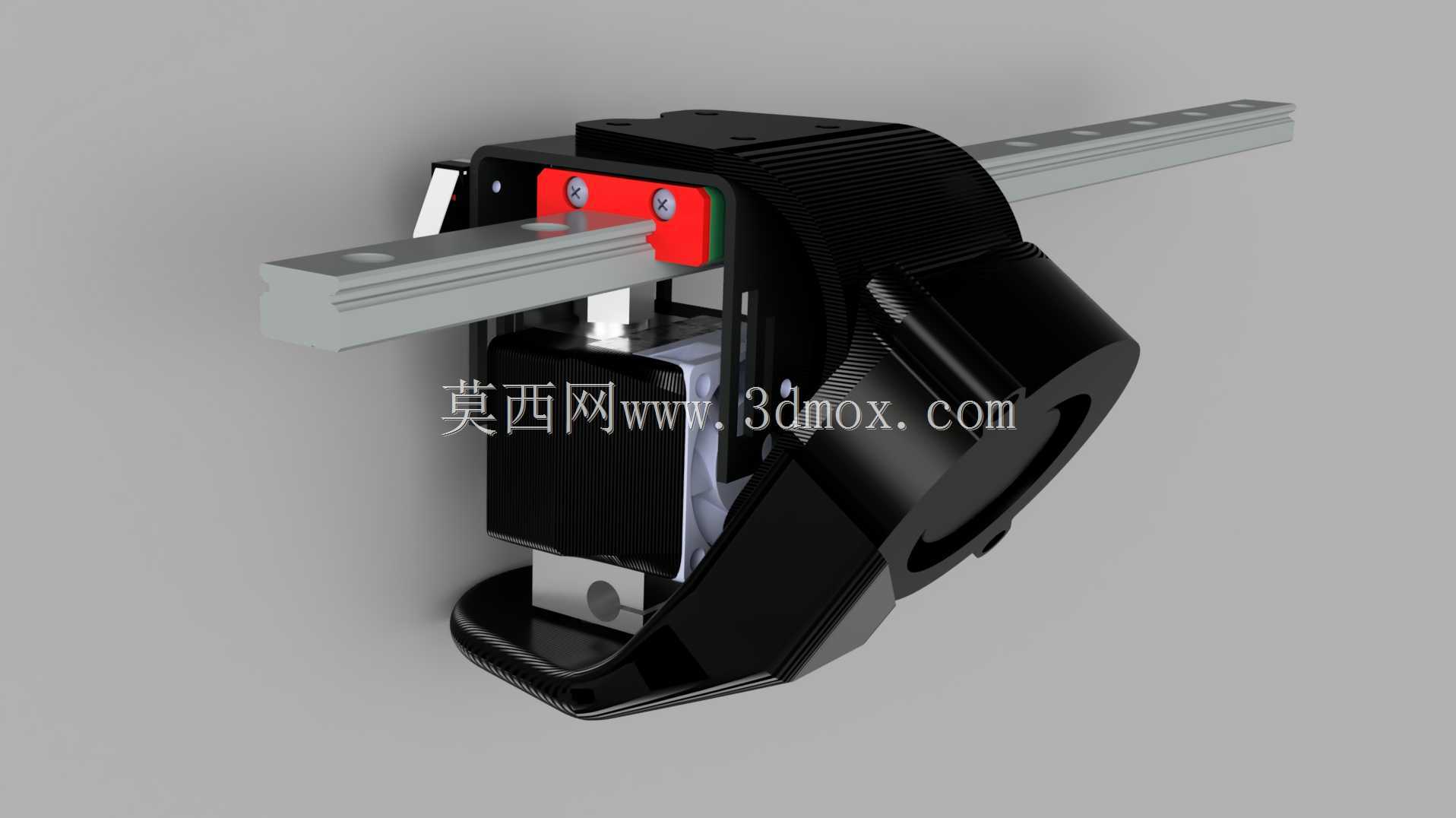

　　从安装边界与外形尺寸来看，这款机型采用立式封闭布局，整机的占地面积控制在桌面设备的常规范围内，机身侧面预留了挤出机的安装凸台，采用侧置近程挤出的布局，相比远程挤出结构，近程挤出对柔性耗材的输送精度更高，打印TPU等软质材料时不会出现耗材弯折堵料的问题；机身内部的打印成型区域做了全包围的隔热处理，加热床的安装位置做了下沉式设计，打印大尺寸零件时不会与外壳的加强筋产生干涉，龙门的运动行程经过校准，在全行程范围内运动时，同步带的张力保持一致，不会出现行程两端张力偏差导致的尺寸误差。

　　细节设计上，这款机型还增加了装饰性的龙门门环结构，既可以作为舱门开合的拉手，也能在一定程度上加强前门的结构强度，避免长期开合导致的门板变形；机身内部的走线全部做了隐藏式排布，沿着型材的槽位走线，不会与运动的皮带、龙门架产生刮擦，减少了长期使用过程中线缆破损导致的电路故障风险。针对用户自行改装的需求，顶板和侧面板上都预留了标准的型材螺母槽位，用户可以自行加装LED照明、自动调平传感器、空气过滤模块等第三方配件，不需要在板件上额外打孔破坏外壳结构。

　　从实际使用的角度来看，这款结构的设计完全是从一线用户的使用反馈出发做的迭代，没有为了外观牺牲运维的便捷性，所有需要定期维护的部件，比如皮带张紧轮、挤出机齿轮、导轨润滑点，都设计在伸手可及的位置，不需要大面积拆解机身就能完成日常保养；外壳的拼接采用卡扣加螺丝的双重固定方式，拼接缝隙控制均匀，既保证了外壳的结构强度，也避免了拼接缝隙漏风导致的舱内温度波动，打印工程塑料时的成型稳定性比开放式的CoreXY机型提升明显。
