LifeTrac轮装挂载固定支架结构设计

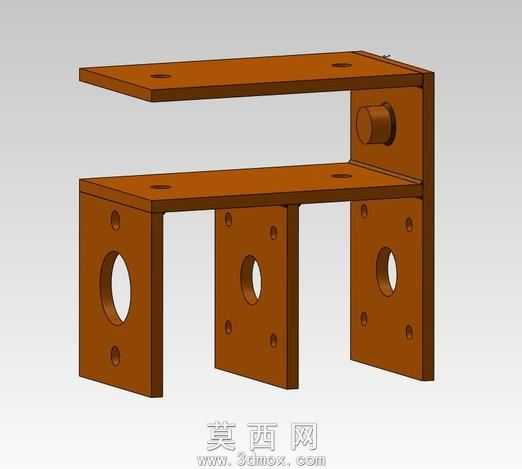

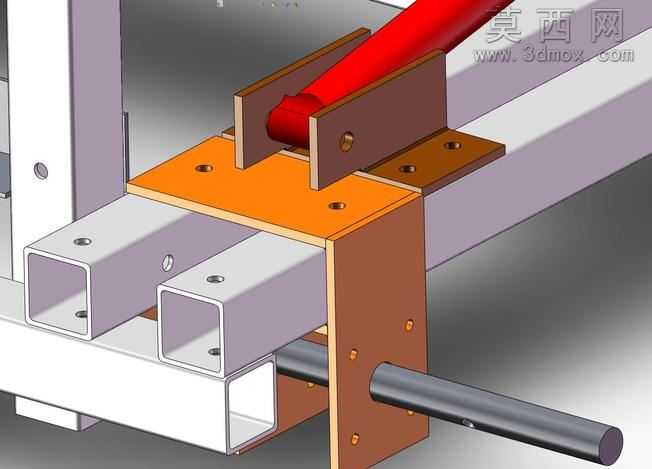

本作品为针对LifeTrac轮装场景设计的挂载固定支架三维模型，整体采用三维参数化建模方式完成，建模过程中严格遵循机械安装的尺寸匹配逻辑，对每一处安装孔位、连接面的公差预留都做了对应参数设置，确保后续加工或装配环节的尺寸适配性。模型渲染阶段采用哑光棕褐色金属材质模拟实际加工后的氧化钢材质感，通过均匀的环境布光清晰呈现支架的每一处结构细节，包括板材的厚度、孔位的倒角、连接部位的过渡圆角都做了写实化渲染处理，能够直观还原支架成品的视觉效果。从结构设计来看，整体采用C型主框架搭配三块垂直安装立板的组合形式，上层设置水平安装板用于对接框架主体，三块立板上分别开设圆形减重孔与多组螺栓安装孔，既能够保证整体结构的刚性强度，又能通过开孔降低支架自身重量，主框架侧部预留的凸轮锁对接凸台，能够匹配凸轮锁柄的锁紧动作需求。设计思路围绕快速安装、结构可靠的核心需求展开，最初的需求是实现带凸轮锁柄的单螺栓配支架安装到设备框架，为了简化安装流程，设计时特意将单侧安装螺栓数量控制为2个，能够实现五分钟内完成快速装配或拆卸作业，适配36度液压缸低安装板的修改需求，仅对轮板适配位置做了局部结构调整，经过应力分析验证，修改后的结构不会影响支架整体的安全边际，除安装孔位的适配调整外，框架主体的受力结构保持原有稳定设计，能够在挂载作业时保持稳定的支撑性能，避免使用过程中出现结构变形或连接松动的问题，同时所有安装孔位都做了沉孔处理，确保螺栓安装后不会突出安装面，避免与其他部件产生运动干涉。
