壁挂式可折叠木工操作台结构设计

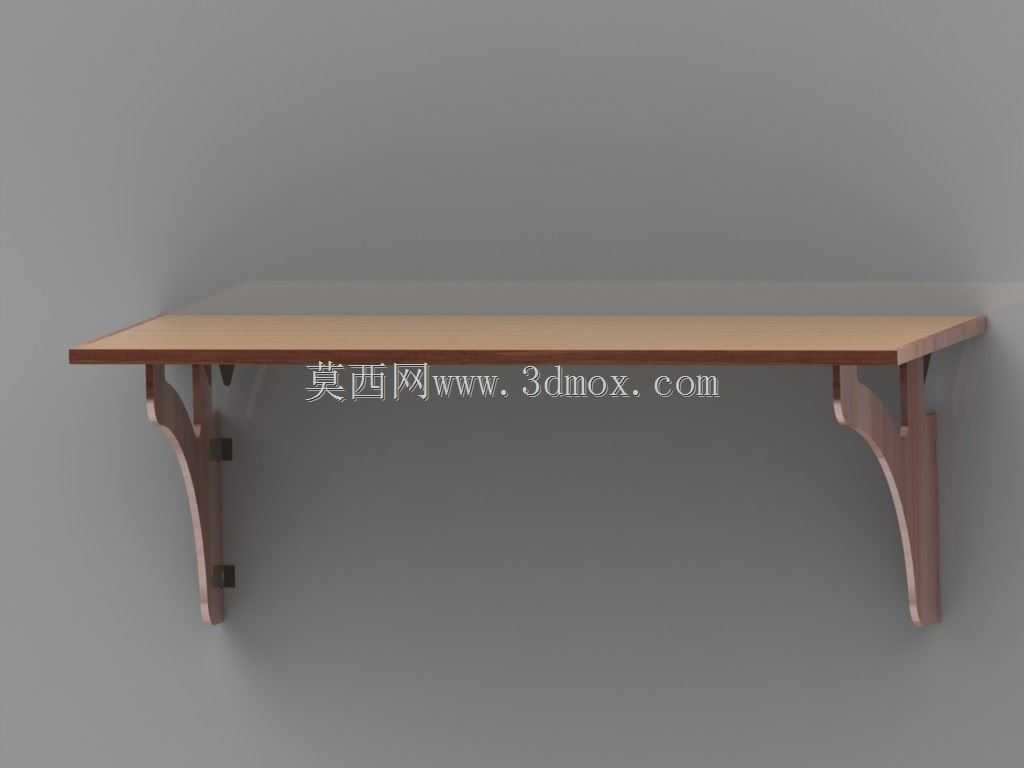

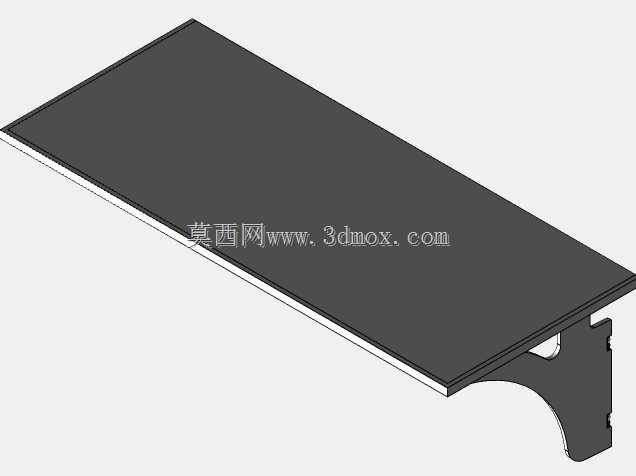

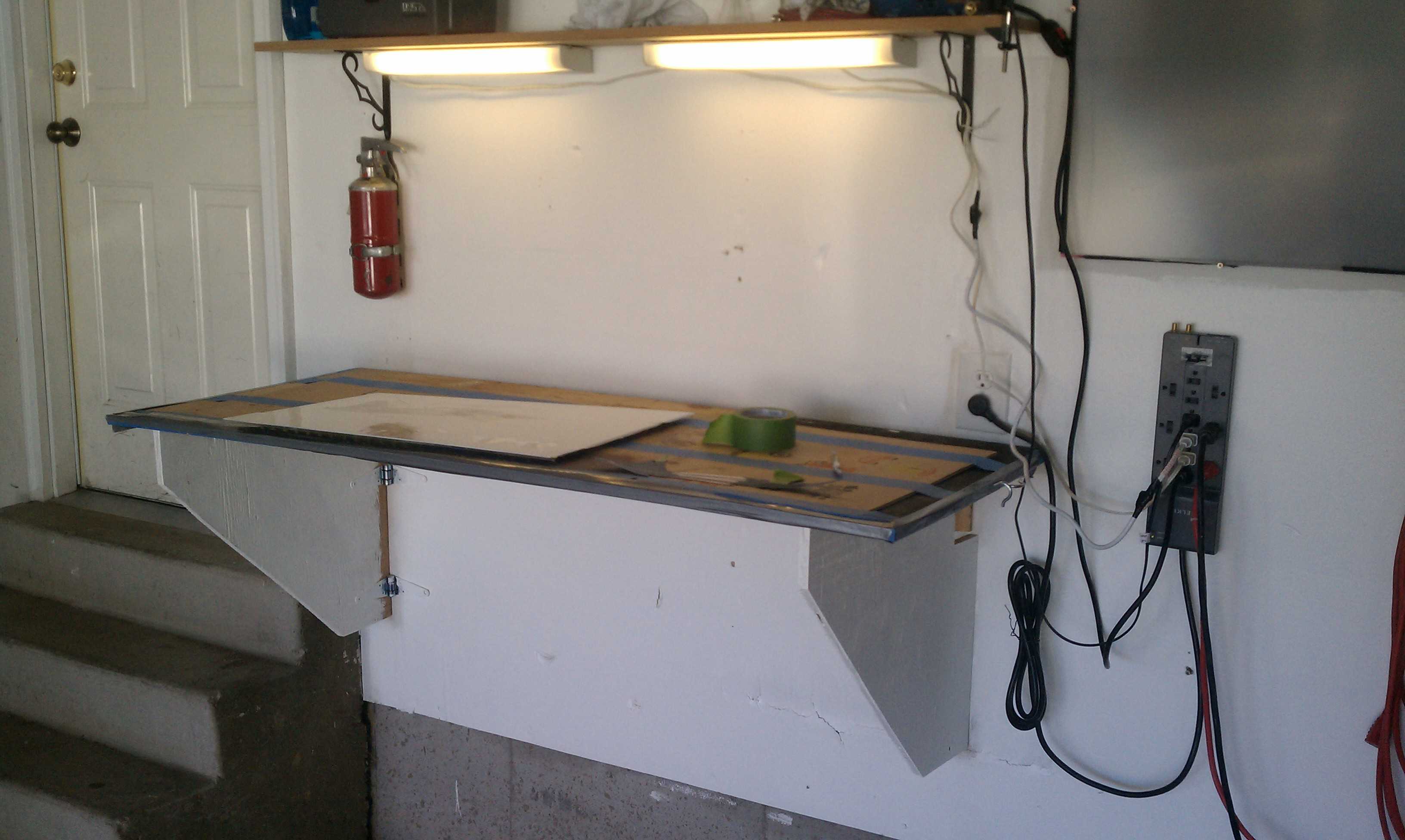

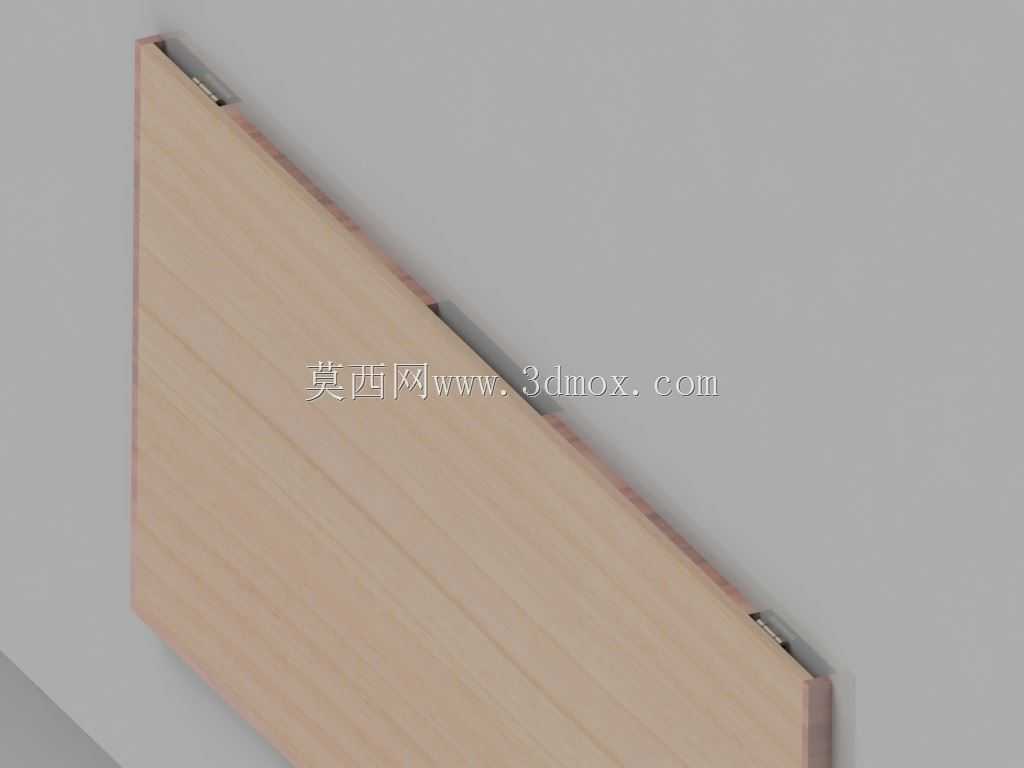

这类壁挂折叠工作台主要面向家庭工坊、车库、阳台或小型维修间等空间受限场景，用于临时手工装配、轻型木工、模型制作、零件检修与书写绘图。它不占用固定地面面积，收起后紧贴墙面，展开后即可形成一块平整的水平操作面，适合作为辅助工位而非重载生产台。结构核心在于两侧的曲形支撑臂与铰接点。台面板通过后部铰链与墙体框架构件相连，下放时支撑臂随台面同步转动并抵靠墙面，形成三角形受力体系；上翻时支撑臂随台面收拢，整体厚度可压缩到很小的范围。这种设计把竖向荷载通过支撑臂直接传递到墙体龙骨或预埋固件上，因此对安装基面的强度有明确要求，不能仅固定在空心砖或薄饰面板上。从受力路径看，台面上的均布载荷先作用于面板，再经两侧支撑臂传至墙座。支撑臂采用曲线外形，除避让腿部空间外，也有利于改善截面弯矩分布；臂上预留的连接孔用于装配铰链、限位件和缓冲垫。实际选型时需关注台面外伸长度、展开高度、支撑臂跨距以及墙座安装孔位边界。外伸尺寸决定可用进深，过大将显著增大端部弯矩；安装高度则影响站立操作时的肘部姿态，通常需结合使用者身高与配套凳椅确定。模型在结构表达上还原了台板、曲臂、铰链座、紧固件和墙面安装件的相对位置，可用于检查折叠干涉、开启角度和支撑限位。设计时应重点校核三个部位：台面板与后铰链连接处的弯曲应力，支撑臂受压时的稳定性，以及墙座锚栓在最不利载荷下的拔出与剪切承载力。若采用木质板材，还需考虑螺钉握钉力、受潮变形和长期疲劳松动；若改为金属支架，则可提升承载裕度，但需处理棱角防护与表面防腐。在实际制作中，后墙框架最好采用连续木枋或型钢，并与建筑墙体可靠锚固。支撑臂与台面之间宜设置垫片，减少反复折叠产生的磨损和异响。展开状态下应保证两臂同步受力，避免单侧偏载；折叠状态下可加装磁吸或搭扣，防止台面意外下落。该结构的价值不在于替代固定式重型工作台，而在于以较低成本实现工位的按需展开。它适合布置在工具墙下方，与挂板、料盒和照明系统组合，形成一个可快速收放的轻作业区。对于三维建模人员而言，建模时应先确定墙面安装基准、铰链旋转轴和支撑臂接触点，再用装配约束验证极限开合位置；对曲臂类零件，可结合受力方向优化截面高度，在保证强度的同时控制材料用量。整体方案体现了小空间工位设计中“以墙代地、以折代固”的思路，结构简洁，载荷传递直接，安装边界清晰，是轻型辅助工作台中较具代表性的一种构造形式。
