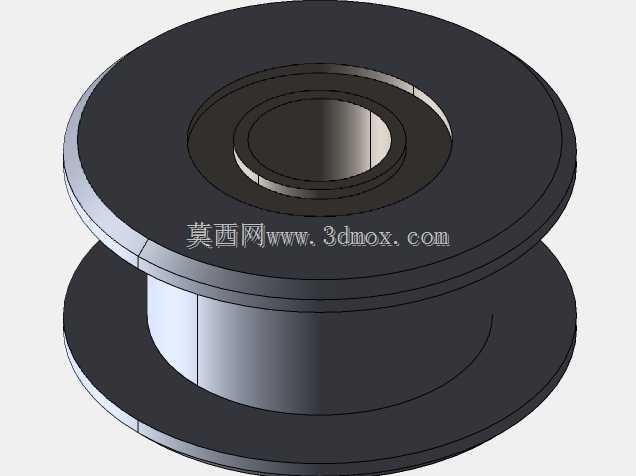

GT2规格6mm带宽传动惰轮结构

　　在桌面级3D打印机、小型自动化输送模组、轻型精密传动工位这类对传动同步精度有一定要求的轻载场景里，同步带传动的张紧调节、传动方向换向往往离不开配套惰轮的支撑，这款适配6mm宽度GT2同步带的惰轮，就是针对这类轻载同步传动场景设计的配套结构件。从实际使用的角度看，这类惰轮不需要和动力轴直接连接传递扭矩，核心作用是改变同步带的包络路径、调整带体张紧度，避免同步带在长距离传动中出现跳齿、松弛抖动的问题，同时在多轴联动的传动布局里，可以通过惰轮的布置压缩整体传动结构的占用空间，让设备内部的走线、结构排布更紧凑。

　　设计这款惰轮的时候，首先要匹配GT2同步带的齿形参数，轮槽的轮廓弧度、槽深都要和6mm带宽的GT2带体完全契合，保证带体嵌入轮槽的时候不会出现偏磨、卡滞的情况，轮槽两侧的挡边高度要略高于带体厚度，避免设备运行过程中带体受侧向力出现脱槽的故障。整体采用带内置轴承的一体化结构设计，中间的通孔是标准的安装轴适配尺寸，安装时只需要将惰轮穿入固定的支撑轴，通过轴端挡圈或者锁紧螺母限制轴向窜动即可，不需要额外加装复杂的定位结构，安装维护的门槛很低，适合小型设备的快速装配与后期更换。

　　从安装边界的尺寸来看，这款惰轮的轮体外径、整体厚度都做了轻量化的控制，不会在小型设备内部占用过多的安装空间，两侧挡边的外径比带槽工作段略大，既能够起到带体防脱的限位作用，也不会因为外径过大和周边的结构件、走线产生运动干涉。内置的轴承选型匹配轻载场景的转速需求，转动阻尼控制在合理区间，既不会因为阻尼过大增加传动系统的动力损耗，也不会因为间隙过大导致转动过程中出现径向跳动，影响同步带传动的精度。在实际的结构选型过程中，设计人员需要提前核算传动布局里同步带的总长度、张紧行程，确定惰轮的安装位置，保证惰轮装入后，同步带和主动轮、从动轮的包角满足传动要求，避免包角过小出现传动打滑的问题。

　　不同于传递动力的主动同步轮，惰轮的受力主要来自同步带的张紧压力，所以结构设计的时候不需要考虑键槽、顶丝这类动力锁紧结构，中间的安装孔只需要和支撑轴形成间隙配合，保证内圈固定、外圈随带体顺畅转动即可。轮体的工作表面粗糙度要控制在合理范围，过于粗糙会加速同步带的磨损，过于光滑则容易导致带体和轮面之间出现不必要的滑动，影响传动的同步精度。在小型雕刻机、桌面级自动化送料机构这类同样采用GT2同步带传动的设备里，这款惰轮也可以通用，只要带宽匹配6mm的GT2规格，就可以根据安装空间的需求选用，不需要额外定制特殊规格的轮体。日常设备维护的时候，只需要定期检查惰轮的转动顺畅度，清理轮槽内积攒的粉尘碎屑，不需要额外加注润滑脂，因为内置轴承已经预封了适配轻载工况的润滑脂，过量加注反而容易导致油脂溢出污染同步带，加速橡胶带体的老化。在多惰轮的传动布局里，要注意每个惰轮的安装平面度，保证所有惰轮、主动轮、从动轮的带槽处于同一平面，避免带体在运行过程中持续受侧向力，导致带体边缘磨损过快、使用寿命缩短。
