正六边形蜂窝夹芯结构三维设计

　　在航空航天舱段内饰、轨道交通车体墙板、新能源动力电池包上盖、建筑装配式围护板材这类对结构自重与刚度平衡要求极高的场景里，蜂窝夹芯结构是目前工程应用中比强度表现最突出的结构形式之一，这款正六边形蜂窝夹芯的三维设计，完全围绕这类夹层结构的实际受力逻辑搭建，没有做冗余的装饰性结构，所有几何特征都服务于结构性能的落地。

　　很多刚接触夹层结构设计的工程师容易把蜂窝芯的胞元设计成理想化的薄壁正六棱柱，忽略实际生产中芯材与上下蒙皮粘接需要的工艺余量，这款模型在每个蜂窝胞壁的上下端都预留了均匀的粘接贴合面，不会出现薄壁棱边直接接触蒙皮导致的粘接面积不足、受载时开胶脱层的问题。从结构受力逻辑来看，蜂窝夹芯在夹层板结构里的核心作用是承接上下蒙皮传递的剪切载荷，同时把两块蒙皮撑开足够的间距，让整个夹层截面的惯性矩大幅提升，在材料用量极少的前提下获得远超实心板材的抗弯刚度，这也是为什么同等刚度下蜂窝夹层结构的重量能比同材质实心板降低70%以上。

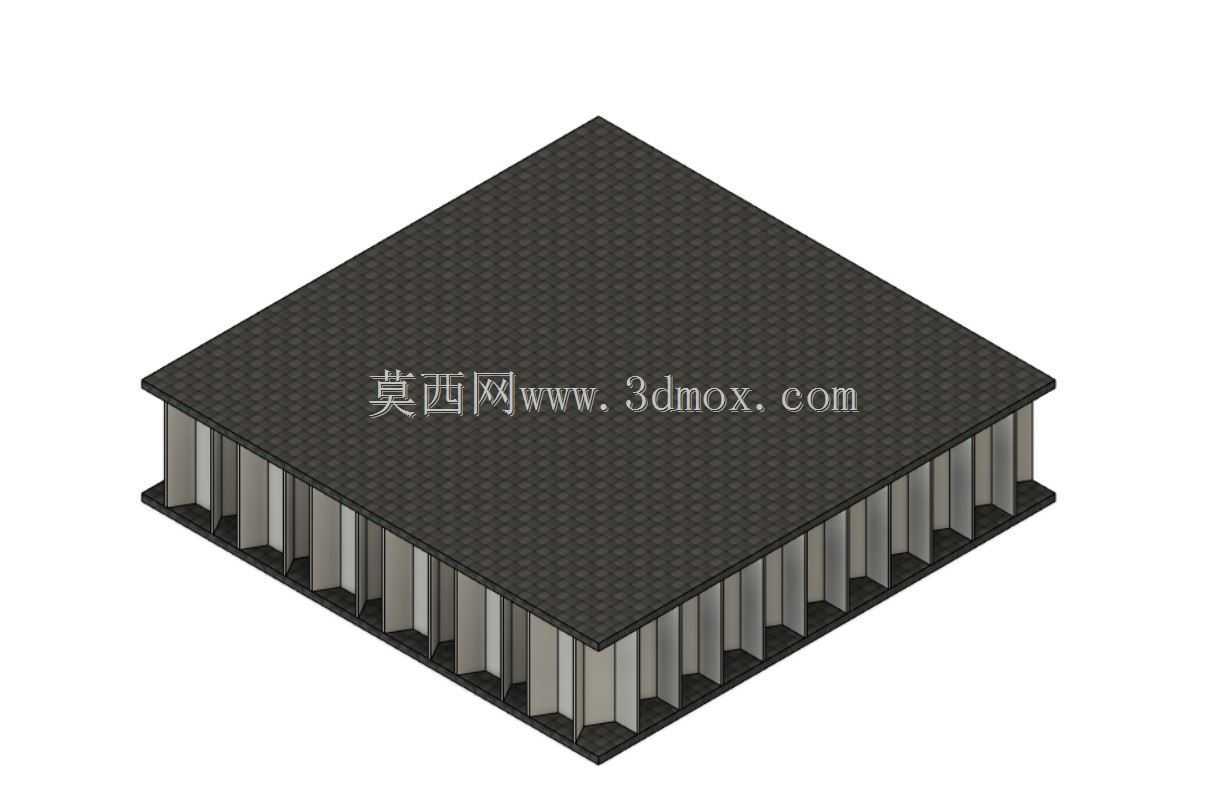

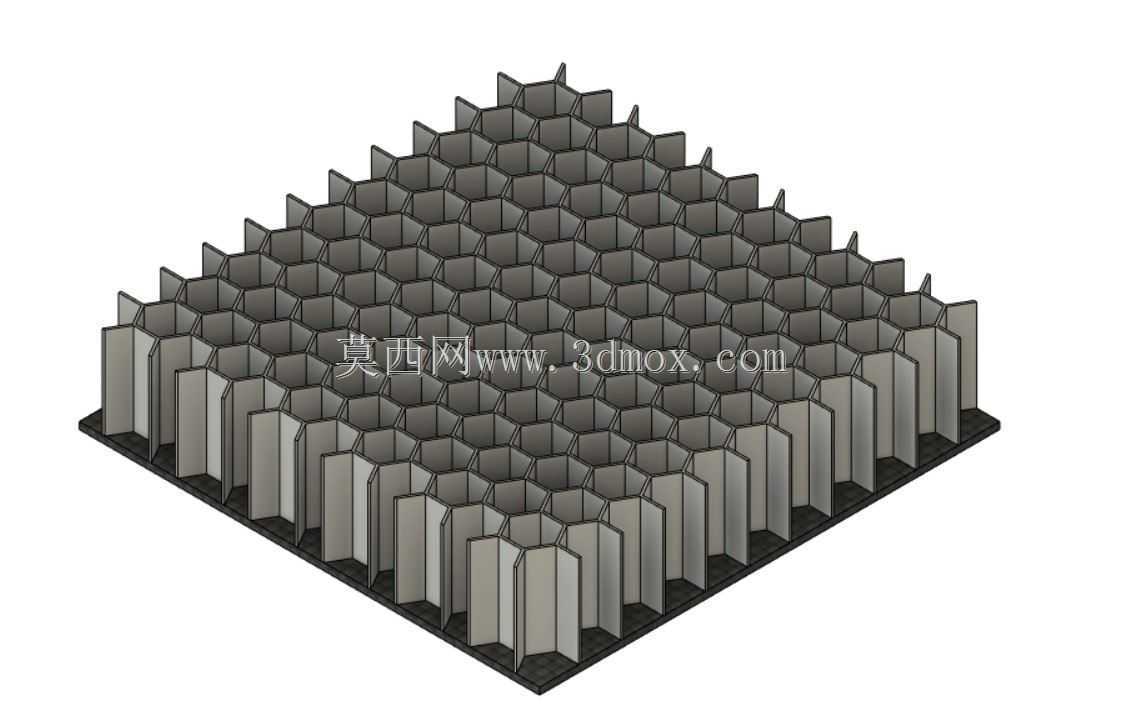

　　这款夹芯的整体平面轮廓为正方形，边长100mm，属于小尺寸标准样件规格，既可以直接用于小型设备的隔热支撑垫、电子设备的电磁屏蔽衬垫，也可以作为大尺寸蜂窝板设计的单元胞块，通过阵列拼接扩展成任意幅面的夹芯层。胞元的设计选用了正六边形构型，这是所有可密铺平面的正多边形里，边界周长最小、材料利用率最高的形式，同等胞元尺寸、同等壁厚的前提下，正六边形蜂窝的剪切强度各向一致性最好，不会出现四边形蜂窝在对角线方向刚度骤降、三角形蜂窝应力集中系数过高的问题。胞壁长度设置为5mm，这个尺寸是经过多场景适配的：如果用于航空内饰板，这个胞元尺寸可以兼顾减重率与表面平整度，避免蒙皮在胞元空腔处出现凹陷；如果用于动力电池包的缓冲支撑，这个尺寸的胞元在受到冲击时可以通过有序溃缩吸收能量，不会出现局部压溃后整体失稳的情况。

　　壁厚设置为5mm，属于偏厚重的结构规格，适配重载场景的使用需求，比如物流仓储的轻质承载隔板、工业设备的减震安装基座，不需要额外增加蒙皮厚度就能承受较大的面外压力，不会出现薄壁蜂窝常见的胞壁弯折塌陷问题。设计过程中特意保证了所有胞壁的交接处为等壁厚连接，没有出现局部壁厚突变的情况，不管是采用铝合金冲压折弯、工程塑料注塑成型还是复合材料模压工艺，都能顺利脱模，不会在转角处出现应力集中导致的成型缺陷。

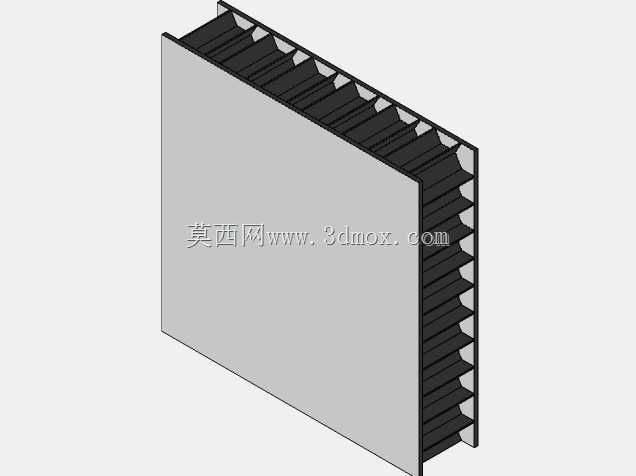

　　从安装边界来看，这款夹芯的外边缘做了齐平处理，最外侧的胞壁形成连续的封闭边框，不需要额外添加封边结构就可以直接嵌入预制的安装框架里，边框的平面度与整个夹芯层的上下表面保持一致，和蒙皮粘接时不会出现边缘缝隙。实际选型时，如果是用于对隔音隔热有要求的场景，可以直接在蜂窝空腔内填充吸音棉或者气凝胶，正六边形的规则空腔不会出现填充死角，填充材料可以和胞壁充分贴合，避免出现声桥或者热桥；如果是用于导电屏蔽场景，可以在胞壁表面做导电氧化处理，连续的蜂窝壁可以形成完整的导电通路，屏蔽效能远高于开孔泡沫类材料。

　　很多工程师在建模蜂窝结构时容易出现的错误是把所有胞壁做成完全垂直于平面的直壁，忽略实际成型过程中的拔模斜度，这款模型在设计时预留了微小的工艺斜度，既不影响结构的受力性能，也能适配绝大多数模压、注塑工艺的脱模要求，不需要后续再做工艺性修改。另外，整个夹芯的上下表面平面度控制在统一基准上，和蒙皮粘接时不需要额外做表面打磨处理，粘接剂可以均匀涂布在整个贴合面上，不会出现局部缺胶导致的强度短板。

　　在做结构仿真验证时，这款蜂窝夹芯的网格划分非常友好，规则的正六面体胞元可以直接映射网格，不需要做复杂的几何清理，剪切、平压、弯曲仿真的计算收敛性很好，能快速获取不同载荷下的应力分布数据，给后续的尺寸优化提供准确的参考。如果需要调整性能，只需要修改胞壁长度、壁厚或者整体夹层高度三个核心参数，就可以快速衍生出适配不同场景的型号，比如减小胞壁长度可以提升表面平整度，适合做外观要求高的装饰夹层板；减小壁厚可以进一步降低自重，适合对重量敏感的航空航天场景；增加整体高度可以大幅提升抗弯刚度，适合做大跨度的围护板材。
