Ender3Pro3D打印机线轴阀芯支撑结构

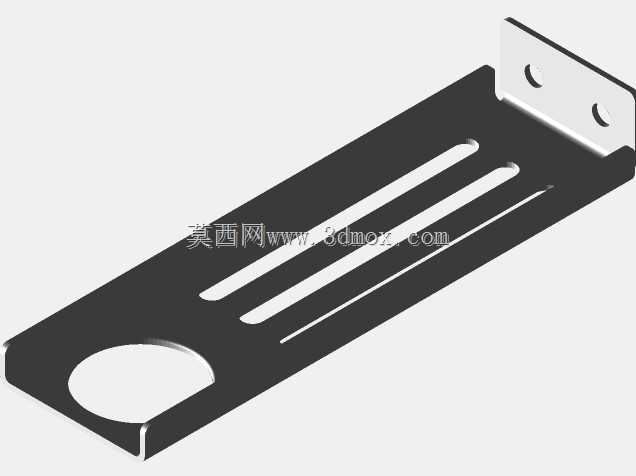

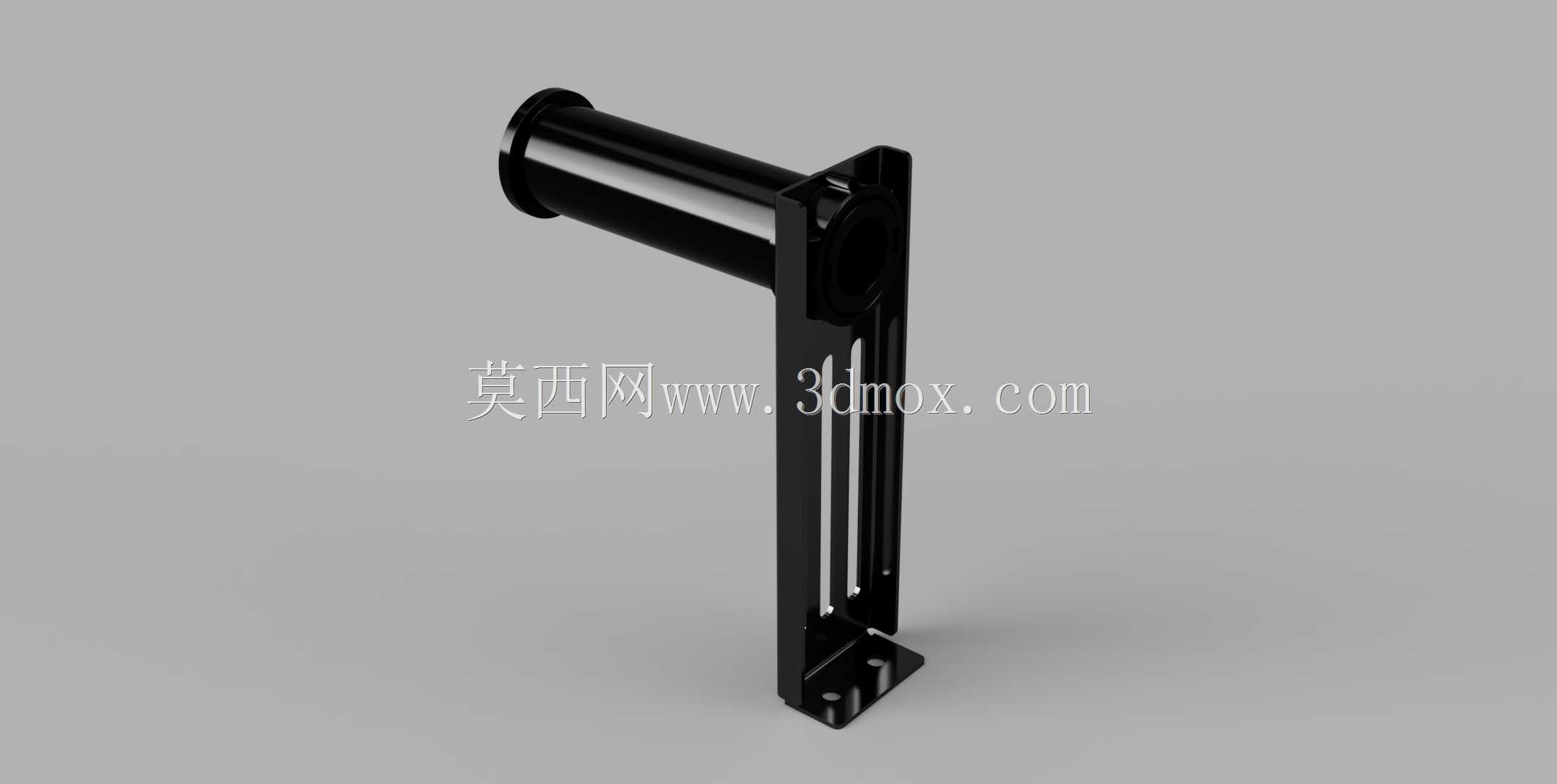

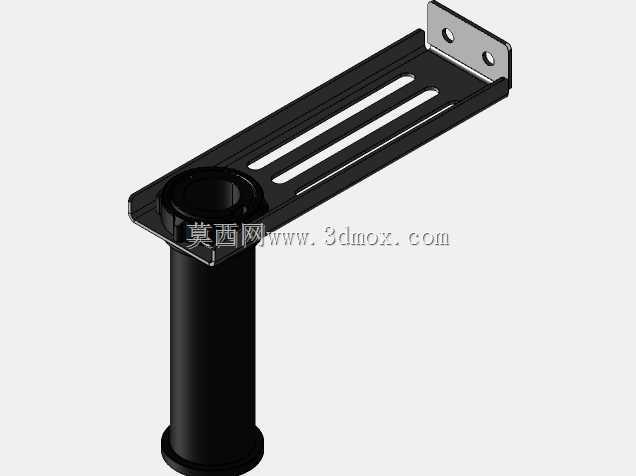

　　在桌面级FDM3D打印设备的日常使用场景里，耗材线轴的放置稳定性直接影响送丝流畅度，不少入门级机型出厂配套的线轴架要么存在转动阻尼过大导致送丝阻力陡增、要么支撑跨度不足无法适配大重量耗材卷、或是安装位置干涉设备后盖开合的问题，这款针对Ender3Pro机型设计的阀芯支架，正是从实际打印作业的痛点出发完成的结构设计。从安装边界来看，该支架采用L型弯折的一体式承载结构，竖直安装边完全匹配Ender3Pro设备型材框架的侧边安装孔位，不需要对原有设备做任何打孔、切削改装，直接利用型材原有T型槽的固定点位即可完成锁紧，安装后整体向外延伸的水平承载轴长度，刚好覆盖1kg标准耗材卷的内芯宽度，不会出现耗材卷左右窜动剐蹭设备侧壁的问题，

　　竖直支撑边的厚度经过受力校核，即使满卷1kg耗材长时间挂载，也不会出现支撑臂下弯变形的情况。设计阶段特意将水平承载轴做了中空减薄处理，在保证轴体径向承重能力的前提下，尽可能降低支架自身重量，同时轴体外径匹配市面上绝大多数耗材卷的内芯孔径，不需要额外加装转换套就能直接套入使用，轴体末端做了小尺寸的限位凸台，防止打印过程中设备振动导致耗材卷从轴端滑脱。和市面上常见的悬臂式线轴架不同，这款支架的竖直支撑段做了两道平行的加强筋结构，从安装面一直延伸到水平轴的根部，把悬臂结构的受力点从轴根位置分散到整个竖直安装面，避免长期承重后轴根位置出现应力断裂。实际使用场景中，该支架除了可以挂载PLA、ABS这类常规硬质耗材卷，

　　也能适配TPU这类软质耗材的线轴，因为轴体表面做了光滑处理，没有多余的凸起卡扣，耗材卷转动时不会出现卡滞，送丝过程中线轴可以跟随挤出机的抽料动作顺畅转动，不会因为阻尼过大导致耗材被拉细甚至断料，影响打印成品的层间结合强度。从安装尺寸的适配性来看，支架竖直边的安装孔位间距完全对应Ender3Pro机型侧边型材的槽孔间距，固定时只需要将配套的T型螺母卡入型材槽内，拧紧螺丝即可完成固定，整个安装过程不需要拆卸设备原有部件，单人五分钟内就能完成装配。支架的水平承载轴长度经过反复测算，既不会因为过短导致耗材卷贴合支撑壁产生转动摩擦，也不会因为过长导致设备整体占地宽度增加，安装后支架最外端的突出距离控制在合理范围内，

　　不会出现日常搬运设备时支架磕碰周边物件的问题。结构设计上没有采用多余的快拆、弹性锁止这类容易失效的结构，整体为一体式刚性结构，没有活动铰接部件，长期使用不会出现松动、旷量，日常维护只需要定期擦拭轴体表面的耗材碎屑即可，不需要额外加注润滑或者更换易损件。针对不少用户自行改装大尺寸耗材卷的需求，该支架的水平轴承重冗余做了充足预留，即使挂载2kg的大容量耗材卷，支撑结构也能保持稳定，不会出现晃动歪斜。在打印作业过程中，设备XY轴高速移动产生的振动会传递到设备框架上，这款支架的安装面和型材之间为面接触固定，相比点接触的卡扣式支架，抗振性能更好，不会因为设备振动导致支架共振产生异响，也不会因为振动导致耗材卷转动节奏紊乱，影响送丝精度。从结构建模的角度来看，整个零件的壁厚均匀，没有出现壁厚突变的位置，不管是采用FDM工艺自行打印制作该零件，还是采用机加工方式批量生产，都不会出现缩孔、翘曲的成型问题，所有转角位置都做了圆角过渡，避免应力集中导致的零件开裂，安装孔位做了沉头设计，锁紧螺丝后螺丝头不会突出安装面，不会剐蹭耗材卷的侧面。
