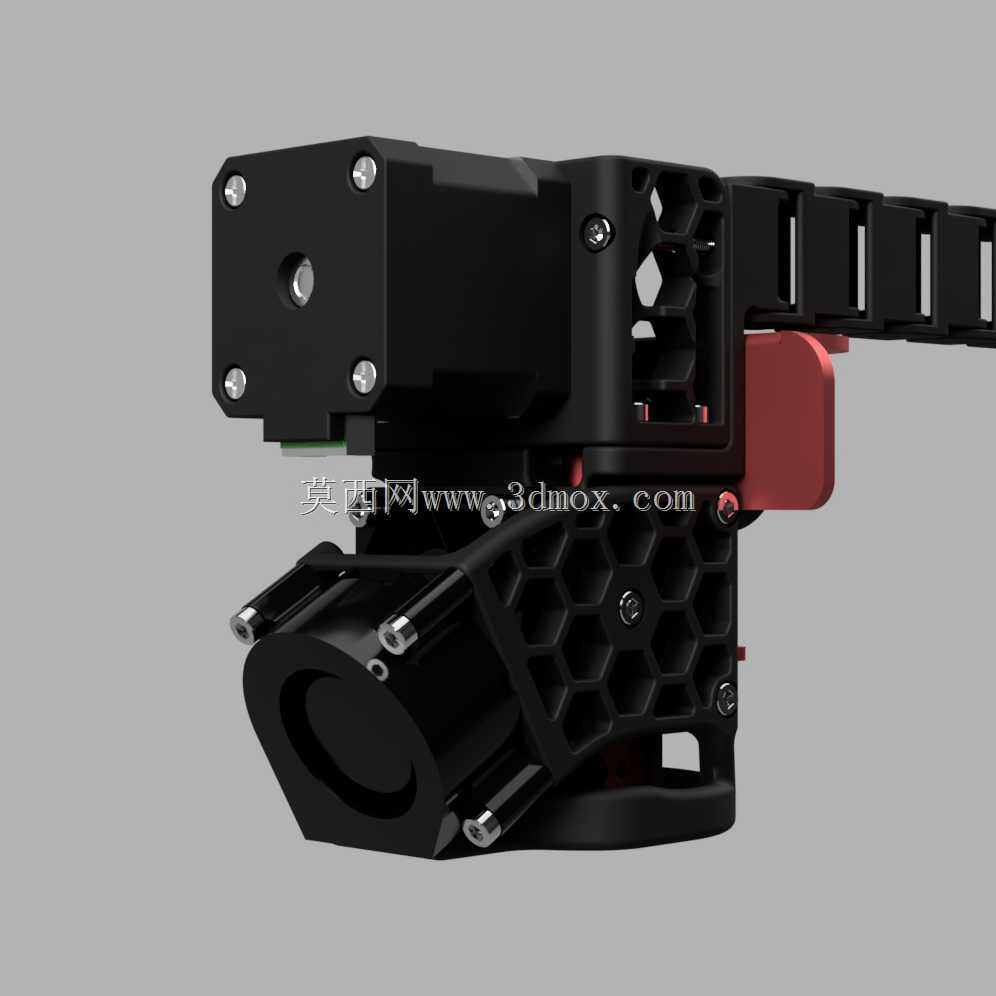

CR-10系列3D打印机直驱挤出机构

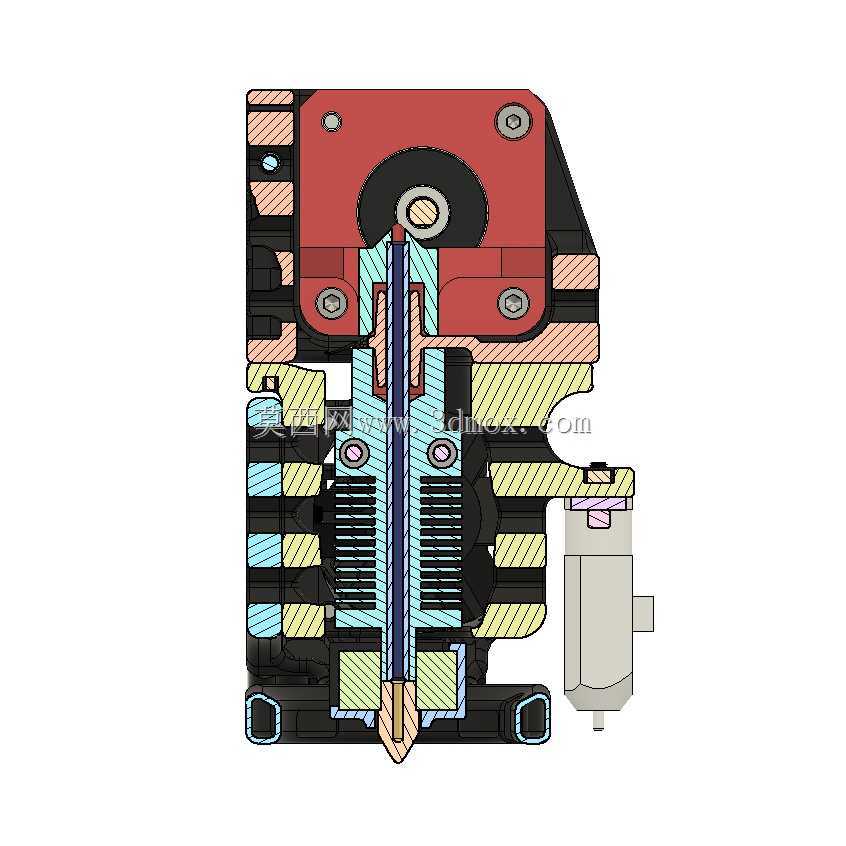

　　在桌面级FDM 3D打印的实际生产场景中，挤出机构的送料稳定性直接决定了最终制件的成型质量，尤其是在打印柔性耗材、进行高速打印作业时，远端Bowden送料结构存在的送料滞后、回抽精度不足、柔性耗材弯折堵料等问题长期困扰设备使用者。这套适配CR-10全系列机型的直驱挤出机构，正是针对上述实际工况痛点开发的改装升级组件，核心设计目标是在不改动设备原有主体安装框架的前提下，将送料结构直接集成在热端上方，缩短送料路径，从结构层面消除远端送料的固有缺陷。

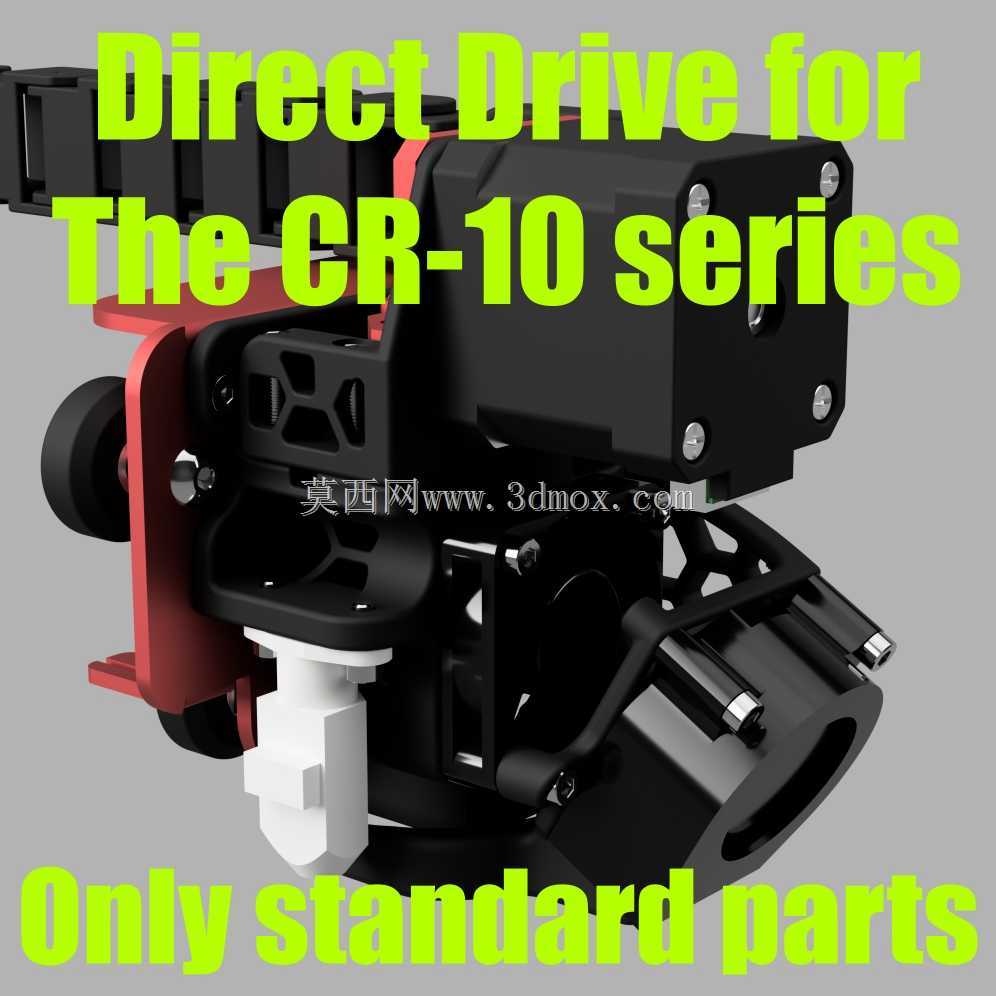

　　整套机构的设计全程遵循标准件优先的工程原则，所有紧固、连接部件均采用市面通用的标准五金件，不需要定制特殊规格的连接件，使用者在进行设备改装时，仅需准备长度6-35mm区间的M3标准螺钉、配套M3螺母，以及适配挤出机步进电机的延长线缆即可完成全部装配作业，不需要额外采购定制加工件，大幅降低了改装的物料成本与加工门槛。

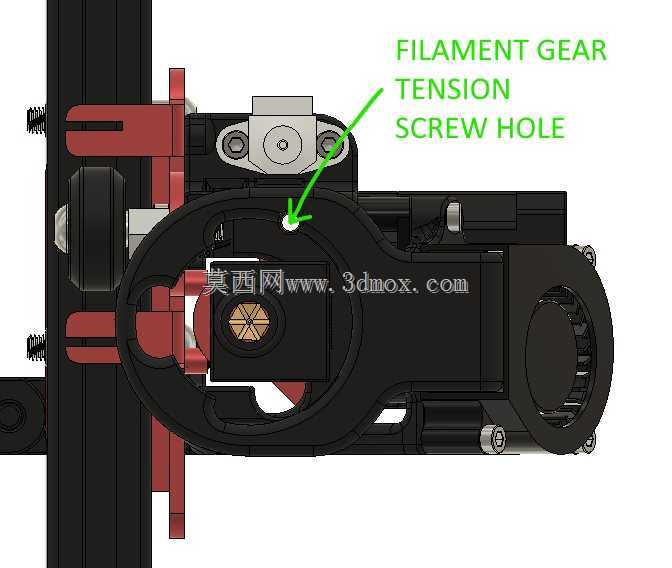

　　从结构迭代的细节来看，设计过程中针对前期版本暴露的实际使用问题做了多轮针对性优化：针对PTFE进料管在霍恩费德安装位容易出现过度弯折、导致送料阻力增大甚至堵料的问题，重新规划了进料管的走线路径，限制了管路的最小弯折半径，避免管路出现死折；针对挤出机下方细丝齿轮张紧螺钉的操作空间不足问题，调整了周边结构的避让尺寸，使用者不需要完全拆解挤出机构，就可以直接从机构下方对张紧螺钉进行调节，日常维护的操作便利性大幅提升。

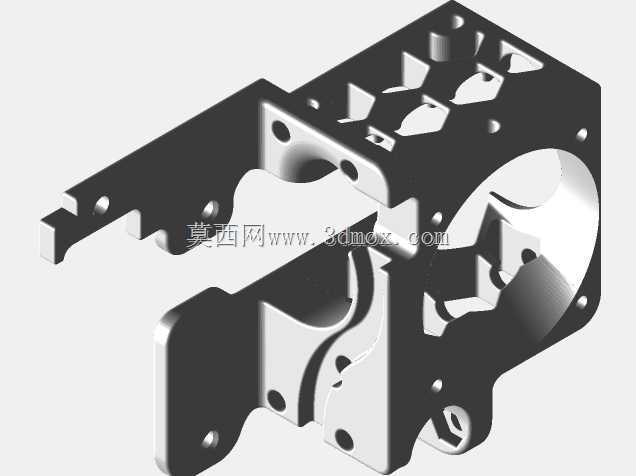

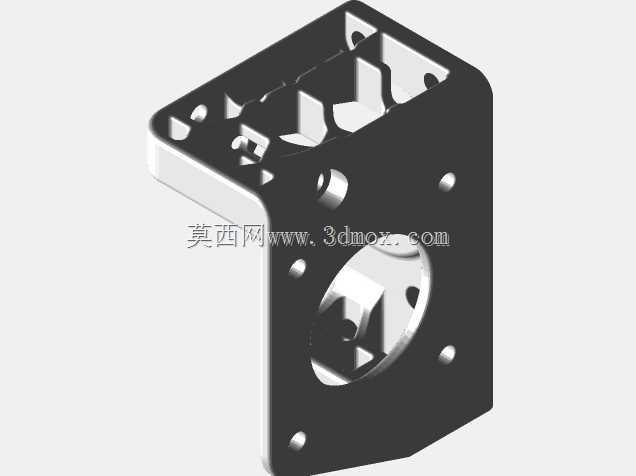

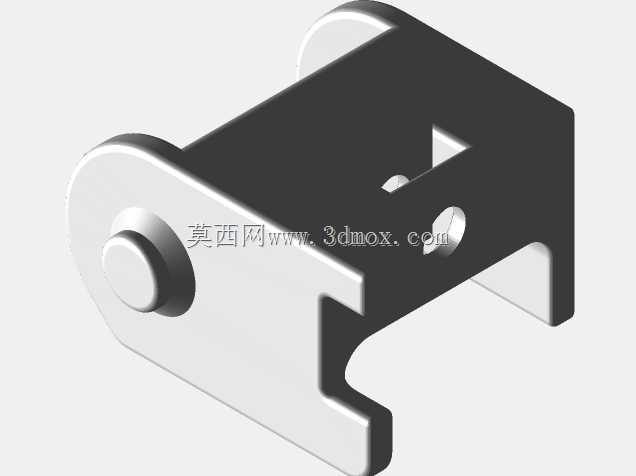

　　在结构刚性优化层面，设计团队对多个受力关键位置做了强化处理：在步进电机安装位额外增加了M3螺母嵌装结构，替代了原有直接在塑料件上攻丝的连接方式，避免长期使用后塑料螺纹滑牙导致的电机移位问题；在螺纹连接位置增设两个支撑塞，提升了霍恩费德内部PTFE管快接接头的安装刚性，避免接头松动导致的漏料、进料不畅问题；对步进电机安装支架的结构做了加厚与筋位强化处理，提升了支架的整体刚性，减少高速送料过程中电机的振动偏移；同时优化了能量链安装点的结构刚性，避免拖链长期往复运动导致安装位开裂。

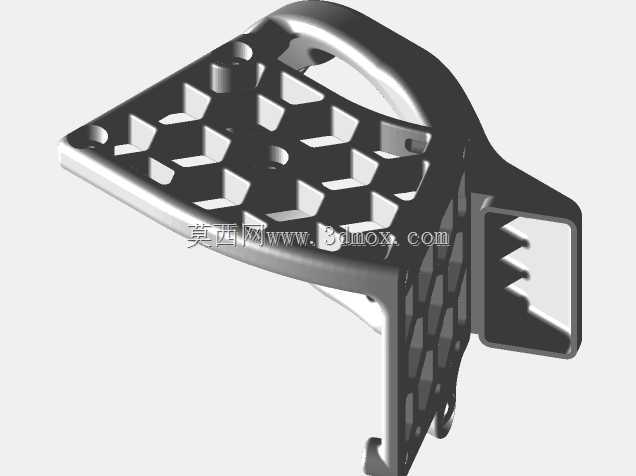

　　针对前期版本中零件冷却支架长期处于高温工作环境下出现下垂变形的问题，重新设计了冷却支架的结构与安装定位方式，优化了支架的受力路径，避免冷却风扇长期受高温辐射出现结构形变，保证冷却气流始终对准打印件的成型区域，解决了高温下冷却风偏移导致的制件层间结合不良、悬垂面打印质量差的问题。同时对整个结构的CAD模型做了全尺寸校验，修复了前期模型中存在的不规则曲面、装配干涉等问题，保证所有零件的装配公差控制在合理区间，不需要使用者自行打磨修配即可完成组装。

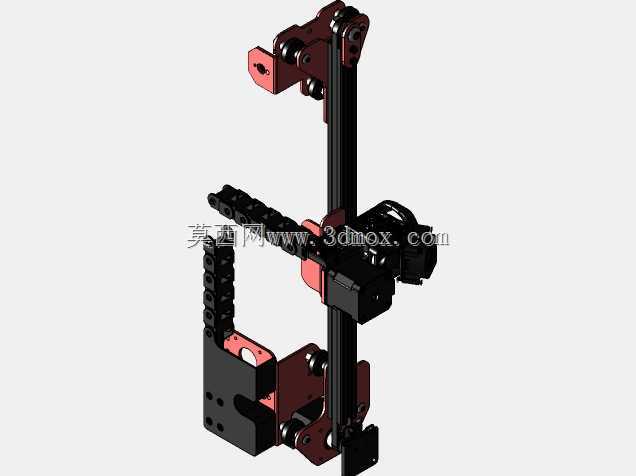

　　从安装适配边界来看，整套机构完全匹配CR-10系列机型原有的Z轴组件与热端安装支架尺寸，安装孔位与原有结构完全对齐，不需要对设备原有龙门结构、安装板做任何打孔、切割等破坏性改装，所有安装操作均为无损替换。经过实际装机验证，该机构可以在CR-10 MAX机型上完成全行程无干涉运行，适配CR-10全系列机型的安装尺寸，同时也支持根据实际使用需求切换回Bowden送料模式，使用者可以根据自身打印耗材类型、打印速度需求灵活选择送料方式。

　　在实际使用场景中，这套直驱挤出机构可以大幅提升柔性耗材如TPU、TPE的打印稳定性，减少回抽过程中的耗材拉丝、漏料问题，同时提升高速打印时的送料响应速度，降低送料滞后导致的制件尺寸误差。整个机构的结构设计充分考虑了日常拆装维护的需求，各部件的拆分路径做了专门的避让优化，不需要完全拆解整个挤出组件就可以完成喷嘴更换、进料管清理、齿轮清洁等日常维护操作，大幅降低了设备的后期维护成本。
