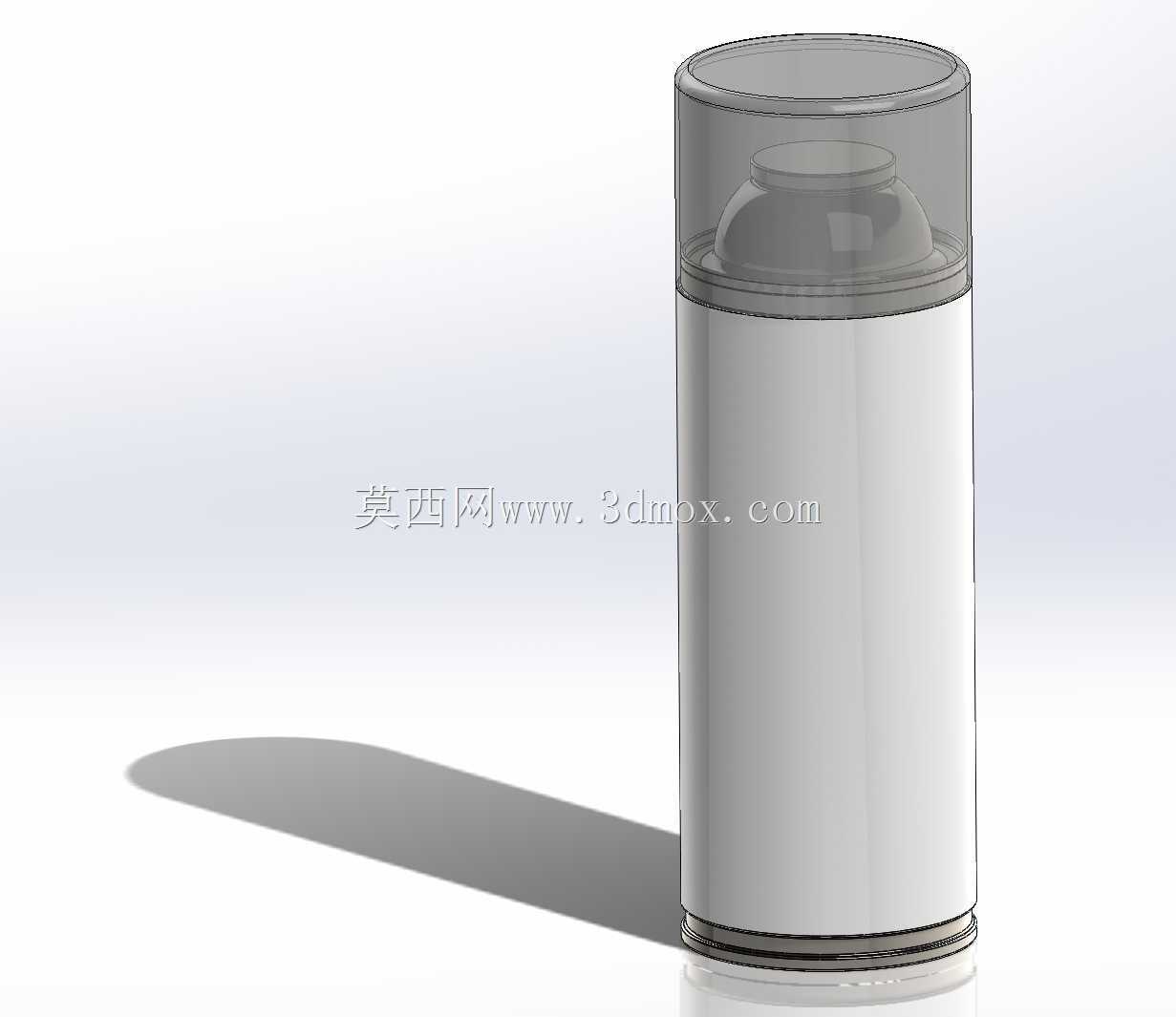

高精度尺寸还原手压式气雾喷漆罐体结构

　　日常在汽车漆面修补、家装墙面补色、工业设备防锈喷涂、广告标识制作、五金工件表面处理等场景中，这类气雾喷漆罐是一线作业人员最常接触的便携喷涂载体，区别于大型气动喷涂设备需要外接气源、配套管路的复杂部署，单罐即可独立完成喷涂作业，无需额外辅助设备，在户外抢修、狭小空间作业、小面积补涂场景下的适配性极强。做这个罐体建模的时候，首先要考虑的是实际量产的装配边界，整个罐体采用直筒薄壁结构，主体采用卷封工艺连接上下端盖，底部的凹形底盖设计一方面是为了承受罐内0.3-0.6MPa的内压，避免长期存放出现底鼓变形，另一方面凹入的结构可以让罐体在平面放置时保持稳定，不会因为底部卷边的微小公差出现放置晃动的问题。罐身的壁厚控制在0.25-0.

　　3mm区间，采用镀锡马口铁作为基材的时候，这个厚度区间可以平衡罐体承压强度和材料成本，不会因为壁厚过薄导致运输过程中受挤压变形，也不会因为壁厚过大增加不必要的材料成本。顶部的结构是整个建模的核心难点，首先是阀座的压装位置，要和罐身上端的卷边位置预留足够的密封压合余量，阀杆的伸出长度要匹配配套的喷头按压行程，通常按压行程控制在3-4mm，这个行程下可以保证阀门开启度足够，出料均匀，不会因为行程过短导致出料不畅，也不会因为行程过大导致按压费力、弹簧复位失效。外面配套的透明塑料保护罩，和罐身上端的配合采用过盈卡扣结构，过盈量控制在0.1-0.15mm，既可以保证日常存放的时候保护罩不会轻易脱落，避免喷头被误压导致涂料泄漏，

　　也可以在使用的时候轻松取下，不会出现卡扣过紧难以拆卸的问题。建模过程中所有的卷边位置都做了R0.8-R1.2的圆角处理，完全匹配实际量产的卷封工艺要求，没有出现尖锐直角的结构，避免实际生产中出现应力集中导致的卷边开裂问题。罐身的直段部分做了0.2°的拔模斜度，适配金属罐体的冲压拉伸工艺，不会出现脱模困难的问题，同时这个微小的斜度在成品上几乎无法用肉眼识别，不会影响罐体的外观一致性。从功能适配的角度来说，这个罐体的内部容积按照常规400ml规格的喷漆罐设计，预留了15%左右的气相空间，满足气雾产品充装的安全规范，避免环境温度升高的时候罐内压力骤升出现爆罐风险。阀座的密封槽尺寸和常规的气雾阀门通用，可以匹配市面上绝大多数的公版喷头、

　　阀门组件，不需要单独开模定制配件，降低后续的配件采购成本。在做结构验证的时候，还要考虑罐体和配套喷头、保护罩的同轴度，整个罐体的同轴度公差控制在Φ0.2mm以内，保证保护罩安装之后不会出现偏斜，喷头按压的时候不会出现卡滞，出料方向始终和罐体轴线保持一致，避免喷涂的时候出现斜喷、漏喷的问题。很多新手做这类罐体建模的时候，容易忽略底部的凹入深度，实际上凹入深度通常控制在8-10mm，这个深度既可以给内压变形预留足够的形变余量，也不会占用过多的罐内有效容积。还有罐口的卷边直径，统一采用标准的1英寸气雾罐口径，这是行业通用的标准尺寸，所有的阀门、喷头都是按照这个尺寸生产的，建模的时候如果这个尺寸出现偏差，整个模型就失去了实际生产参考价值。另外，罐体表面的标签粘贴区域做了平面度预留，直段部分的圆柱度公差控制在0.15mm以内，保证不干胶标签粘贴之后不会出现起翘、褶皱的问题，适配自动化贴标工艺的生产要求。在实际的产品开发流程中，这类罐体模型可以直接用于结构干涉检查、包装尺寸匹配、喷涂作业模拟，比如在做自动化喷漆生产线的工装设计时，可以直接调用这个模型来调整夹具的夹持位置，避开卷边和阀座的凸起位置，保证夹持稳定，不会夹伤罐体表面。做手板验证的时候，这个模型的尺寸精度可以直接支撑3D打印样件，用来和配套的阀门、保护罩做装配测试，不需要反复调整尺寸，缩短产品开发周期。
