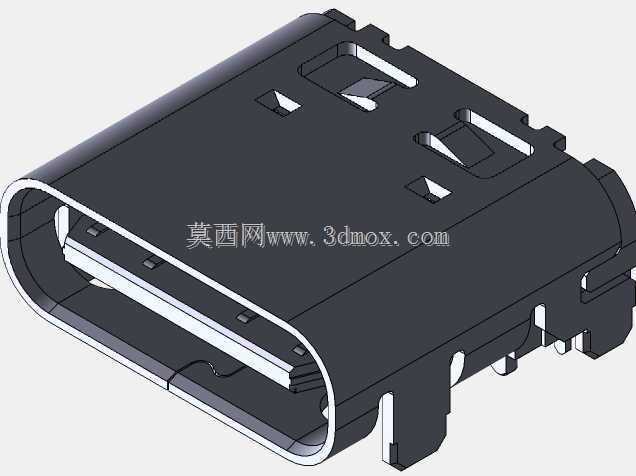

板端卧式Type-C接口母座结构设计

项目分类:通用机械零部件 发布时间:2024-06-20 ID:755781
  • 板端卧式Type-C接口母座结构设计

  在消费电子、工业控制终端、便携检测设备的电路互连场景中,板端卧式Type-C母座是承担电力传输、高速数据交互的核心互连部件,这类接口的设计合理性直接决定整机的互连可靠性、装配良率与长期使用稳定性。不同于立式直插的接口结构,卧式贴装的Type-C母座采用贴板布局,整体高度被严格控制,能够适配厚度受限的便携设备壳体,比如手持扫码终端、薄型工业触控屏、便携储能设备的侧置接口区域,不会因为接口突出高度过大挤占壳体内部的电池、主板排布空间。从结构设计逻辑来看,这款母座采用金属外壳包裹内部绝缘胶芯与接触端子的分层结构,金属外壳采用拉伸折弯一体成型工艺,外壳两侧预留的定位缺口与插装焊脚,在SMT贴装过程中能够先通过钢网定位孔完成预固定,

  过回流焊时焊脚与PCB焊盘熔融结合,能够承受至少5000次以上的插拔外力而不出现焊盘脱落、壳体移位的问题。外壳上设置的多组弹性卡扣结构,在公头插入时会与公头外壳的对应凹槽形成卡合限位,避免日常使用中因为拉扯线缆导致接口松脱断电,同时金属外壳整体与PCB上的接地焊盘连通,能够将外部静电直接导入接地回路,避免静电击穿内部高速信号端子连接的主控芯片。内部绝缘胶芯采用耐高温工程塑料注塑成型,胶芯内排布的接触端子按照差分信号对、电源引脚、接地引脚的顺序做等长设计,高速信号对之间设置隔离筋位,能够降低10Gbps速率下的信号串扰,电源引脚的铜材厚度比信号引脚提升40%,能够承载最高5A的大电流传输,满足快充场景下的载流需求,

  避免长期大电流工作时端子过热出现塑胶熔融、接触不良的问题。从安装边界来看,这款卧式母座的贴装高度控制在3.2mm以内,PCB上需要预留的焊盘区域长度为8.9mm、宽度为7.4mm,母座插接口的端面与PCB板边的距离需要控制在0.3mm以内,保证公头插入时不会被PCB板边干涉,同时母座底部预留的点胶槽在贴装完成后可以填充固定胶,进一步提升接口与PCB的结合强度,应对工业场景下的振动、冲击工况。在实际选型适配时,需要注意母座的插接口中心高度与设备壳体开孔的中心高度偏差不能超过0.15mm,否则会出现公头插偏、单边磨损加剧的问题,外壳两侧的固定插脚需要与PCB上的金属化孔做透焊处理,不能仅靠表面贴装的焊脚固定,

  否则在大角度拉扯线缆时容易出现壳体翘起的问题。不同于消费级的简易Type-C母座,这款结构在胶芯内部增加了端子防退卡扣,每一个接触端子在注塑时都被胶芯内的倒刺结构牢牢固定,即使多次插拔出现端子受力的情况,也不会出现端子后移、接触失效的问题,金属外壳的表面采用镀镍处理,能够在湿热工况下避免氧化生锈,保持长期的接触导通稳定性。在结构建模过程中,需要重点核对公头插入的行程空间,母座内部的弹片接触区域需要预留0.25mm的弹性压缩量,保证公头插入后端子接触压力保持在0.5N以上,既不会因为压力过大导致插拔手感过紧,也不会因为压力过小出现接触电阻过大、充电发热的问题,同时母座内部的防呆结构采用不对称设计,从物理上避免公头反插损坏内部端子。
