小松PC200履带式液压挖掘机三维建模作品

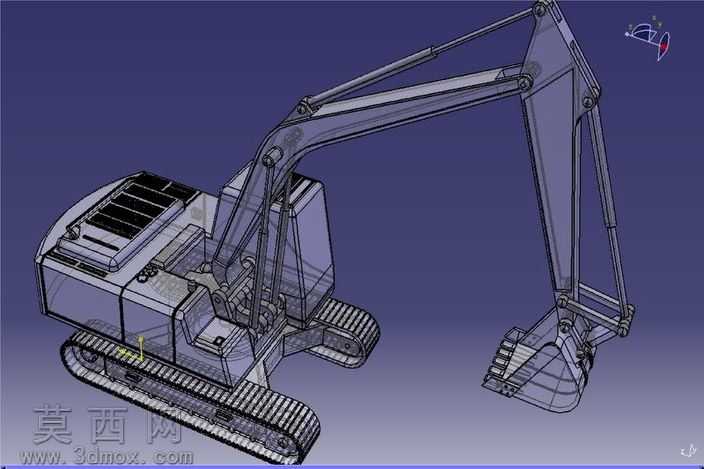

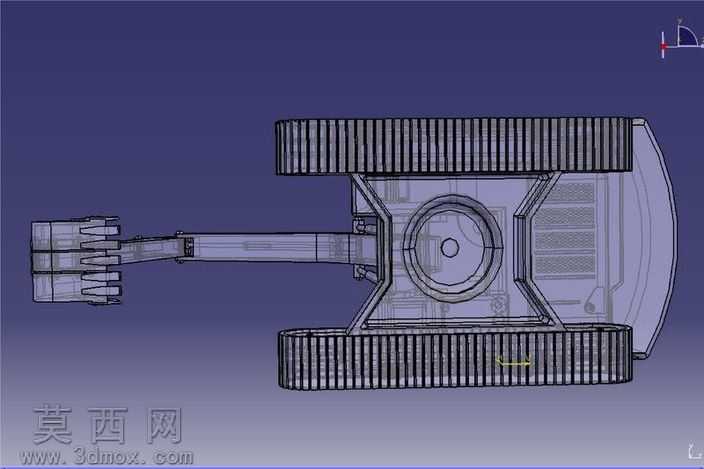

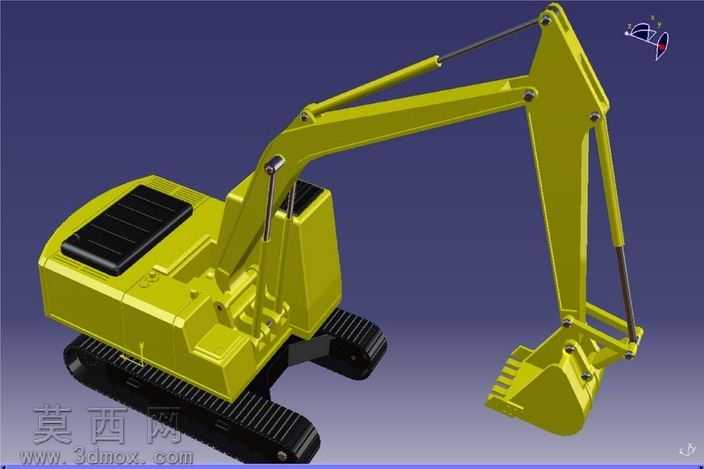

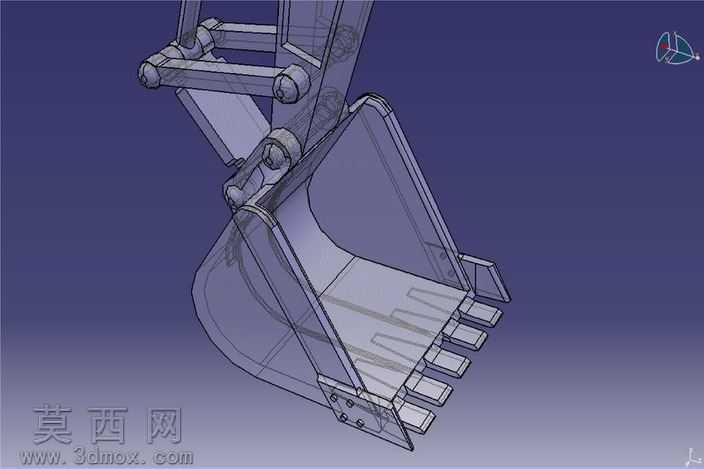

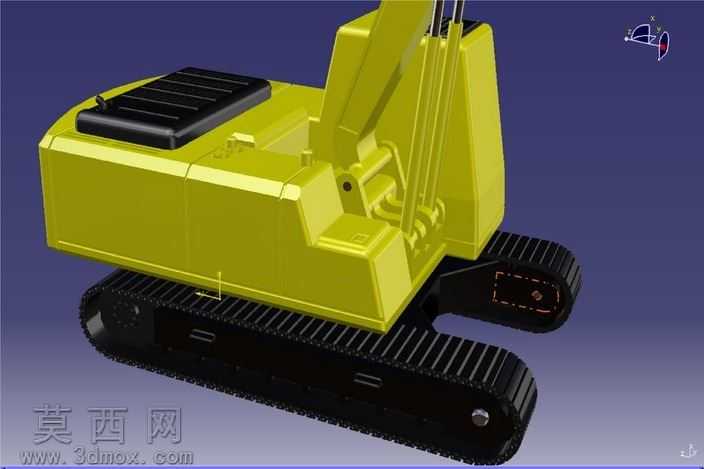

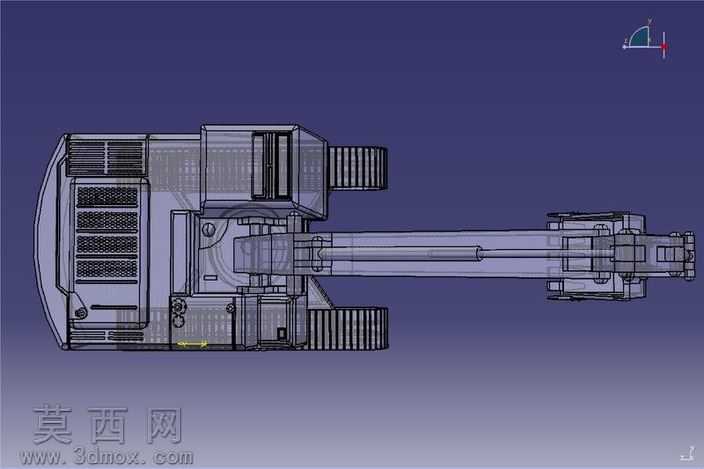

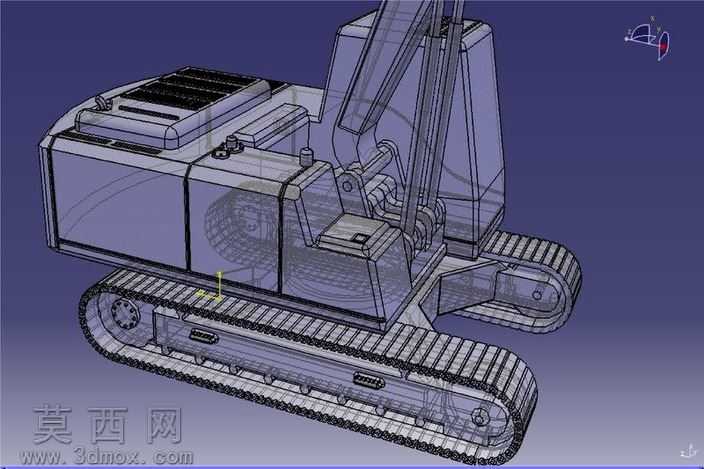

本作品为小松PC200履带式液压挖掘机的等比例三维建模成果，整体采用1:43的缩放比例完成全结构还原，建模过程依托三维参数化设计软件完成全流程搭建，从整机布局到细小零部件均遵循真实设备的结构逻辑进行制作。建模初期先梳理挖掘机的核心组成模块，将整机划分为行走底盘、回转平台、工作装置三大核心部分逐一拆解构建：行走底盘部分完整还原了履带板、驱动轮、导向轮、支重轮与托链轮的装配关系，每片履带板的咬合结构、轮体的安装卡位都按照真实机械配合逻辑制作，保证履带结构的转动合理性；回转平台部分还原了机棚、散热舱盖板、驾驶室基座的外形轮廓，舱体表面的散热格栅凸起、舱盖的开合接缝都通过曲面建模做出真实的层次质感，没有出现结构穿模或比例失调的问题。工作装置部分是建模的核心重点，动臂、斗杆、铲斗以及连接三者的液压油缸都按照真实铰接关系完成装配，每处铰接点的销轴结构、油缸的缸筒与活塞杆的伸缩配合位都做了精细化处理，动臂的弯折弧度、斗杆的长度比例、铲斗的斗齿排布都完全参照真实PC200挖掘机的参数设定，保证工作装置的姿态调整符合真实设备的运动范围。材质与渲染阶段，整机主体采用工程机械设备经典的柠檬黄涂装材质，调整材质的金属漆质感与反光参数，还原工程机械漆面的哑光金属效果；履带与行走轮体采用深黑色橡胶与耐磨金属组合材质，做出橡胶履带的磨砂质感与金属轮面的轻微磨损质感；液压油缸的活塞杆部分采用亮面镀铬金属材质，与缸筒的黄色涂装形成明确的材质区分；驾驶舱区域的玻璃部分采用半透明带轻微反光的玻璃材质，还原真实设备舱玻璃的视觉效果。渲染场景采用深紫色渐变背景突出整机主体，打光采用三点布光方案，主光源从侧上方投射打出整机的结构阴影，辅助光源补亮暗部细节避免结构死黑，轮廓光勾勒出挖掘机工作装置的边缘轮廓，让整体渲染图的结构层次清晰，各部件的装配关系一目了然。整个建模过程严格遵循工程机械的设计逻辑，没有随意改动设备的核心结构比例，既保证了模型的外观还原度，也保留了各部件的装配结构合理性，可用于工程机械结构展示、教学演示以及相关场景的可视化素材使用。
