0.4方挖掘机J200斗齿长斗铲斗设计

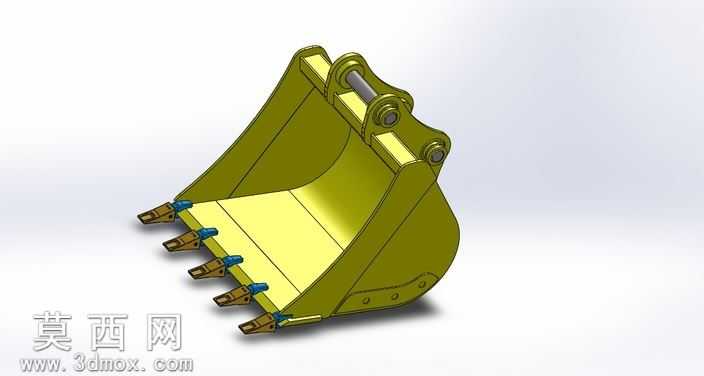

本作品为适配J200齿座系统的0.4立方米挖掘机加长土方铲斗三维设计，建模阶段采用SolidWorks完成全参数化结构搭建，首先依据土方作业的载荷特性与作业半径匹配要求，确定铲斗的整体轮廓参数：斗口宽度、斗背弧度、侧壁倾角均经过作业效率与结构强度的双重校核，避免传统标准斗在窄幅深沟作业时的卸料残留、挖掘阻力过大问题。建模过程中优先对斗齿安装位进行基准定位，五组J200标准斗齿座沿斗口切削刃等距排布，每个齿座与斗唇的焊接贴合面做了贴合度优化，预留出实际生产中的焊接收缩余量，斗齿与齿座的连接销孔做了同轴度约束，可直接适配标准J200系列斗齿的快拆结构，无需二次修改即可完成斗齿的拆装替换。斗体部分采用曲面建模完成弧形斗底的顺滑过渡，内壁曲面做了减阻优化，减少土方粘附提升卸料顺畅度，侧壁与斗背的连接位置做了圆弧过渡处理，避免应力集中导致的结构开裂。斗耳板与铰接销轴部位按照挖掘机斗杆的连接尺寸做了精准匹配，铰接轴套的位置公差、配合间隙均参照工程机械设计规范设定，两个铰接点的中心距严格对应配套挖机的连杆安装尺寸，保证铲斗安装后可实现完整的挖掘、收斗、卸料动作行程。材质设定阶段，斗体主体结构采用低合金高强度结构钢材质参数，渲染时赋予哑光耐磨钢的金属质感，斗齿部位采用更高硬度的耐磨合金钢材质，表面做了淬火后的粗糙质感处理，铰接销轴部位做了调质处理的金属光泽区分，各焊接部位的焊缝细节通过凸台特征做了还原，还原真实焊接结构的外观特征。设计过程中针对0.4立方米的额定容量做了容积校核，通过软件内部的质量属性模块测算斗体内部有效容积，确保容量符合设计要求，同时对斗体整体重量做了优化控制，在保证侧壁厚度、斗唇厚度满足土方作业强度要求的前提下，去除非受力部位的冗余材料，避免铲斗过重增加挖机的载荷负担。整体结构未设置额外的加强筋结构，依靠弧形斗背的曲面结构实现结构强度提升，兼顾轻量化与耐用性，适配中小型挖掘机的土方开挖、沟槽作业、散料装载等多种工况，模型完成后通过干涉检查确认所有活动部件无运动干涉，铰接部位的转动行程无卡滞，各安装位的尺寸均可直接对接生产加工环节的图纸输出要求。
