吸盘式直流起重电磁铁结构设计

　　这款吸盘式电磁铁在工业自动化产线、小型工装夹具、物料分拣工位中有着非常广泛的适配场景，很多需要快速吸合、释放导磁工件的工位都会用到这类元件，比如小型五金件的上下料搬运、工装定位时的辅助压紧、检测工位的工件固定，相比气动吸盘，它不需要配套气源管路，仅靠通断电就能实现吸放动作，在紧凑空间的设备布局里优势非常明显。从实际使用的角度看，这类电磁铁的核心功能是通电后在端面产生均匀的电磁吸力，断电后剩磁极小可以快速释放工件，不会出现带料移位的问题，针对2.5公斤级的吸力标称，实际选型时通常会预留1.5倍以上的吸力余量，应对工件表面不平整、安装间隙带来的吸力衰减，避免工位运行时出现工件掉落的故障。设计这款模型的时候，首先要确定核心的磁路结构，

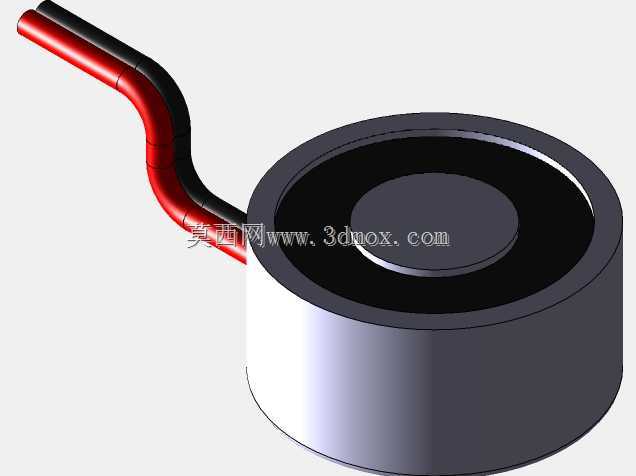

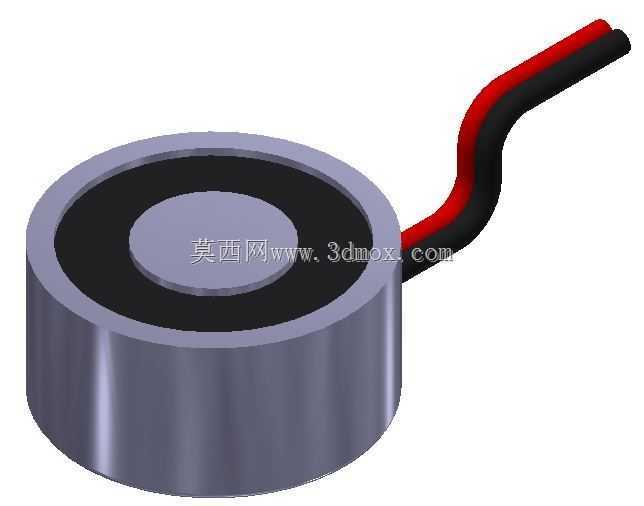

　　采用圆柱形外壳作为磁轭的一部分，中间的铁芯柱与外壳形成闭合磁路，线圈绕制在骨架上嵌装在磁轭和铁芯之间的空腔里，出线端采用红黑双线区分正负极，方便现场接线时快速识别，避免反接带来的不必要调试问题。外形尺寸上这款电磁铁外径为40mm，整体高度20mm，属于薄型吸盘的尺寸范畴，安装时可以直接通过端面贴合在安装板上，也可以根据需求在外壳侧面加工螺纹孔做侧装固定，安装边界需要注意，吸附工作面要尽量和被吸工件保持平行，接触面的平面度误差建议控制在0.1mm以内，否则气隙过大会直接导致吸力大幅下降，无法达到额定的吸附力要求。线圈部分的设计要考虑长期通电的温升问题，绕制时选用耐温等级合适的漆包线，空腔内填充导热绝缘材料，

　　把线圈工作产生的热量快速传导到金属外壳上散出，避免长时间通电出现线圈过热烧毁的问题。外壳和铁芯都采用高导磁的低碳钢材质，加工后做表面氧化处理，兼顾导磁性能和防锈能力，出线位置做了防弯折的护套结构，避免设备运行时线缆反复弯折出现线芯断裂的故障。在实际设备适配中，这类电磁铁通常搭配继电器或者MOS管驱动板使用，控制端接入设备的PLC输出点，就能实现和设备动作节拍的同步，在一些需要断电保持吸力的特殊场景，还可以在驱动回路里加设断电保持电容，避免突然断电导致工件脱落引发安全问题。建模过程中要重点保证磁路各部分的尺寸配合，线圈空腔的尺寸要和绕制后的线圈尺寸匹配，避免装配时出现干涉，铁芯和外壳的同轴度要控制在合理公差范围内，

　　保证端面的磁场分布均匀，不会出现局部吸力不足的问题。出线的走线方向做了侧向引出的设计，不会突出到吸附端面的平面上，保证吸附时整个端面都能和工件完全贴合，不会因为线缆的凸起产生额外气隙。很多新手工程师在选用这类电磁铁的时候，容易忽略工件材质对吸力的影响，只有被吸附件是低碳钢、电工纯铁这类导磁材料时才能达到标称吸力，如果是不锈钢、铜、铝这类非导磁材料，哪怕距离再近也无法产生吸附力，这点在选型阶段就要提前确认，避免出现选型错误导致的工位功能失效。另外安装时不要把电磁铁的吸附面作为受力承托面，大负载的工况下要额外设置机械限位结构，电磁铁仅作为吸附固定使用，避免侧向受力过大导致外壳变形，影响内部线圈的结构稳定性。
