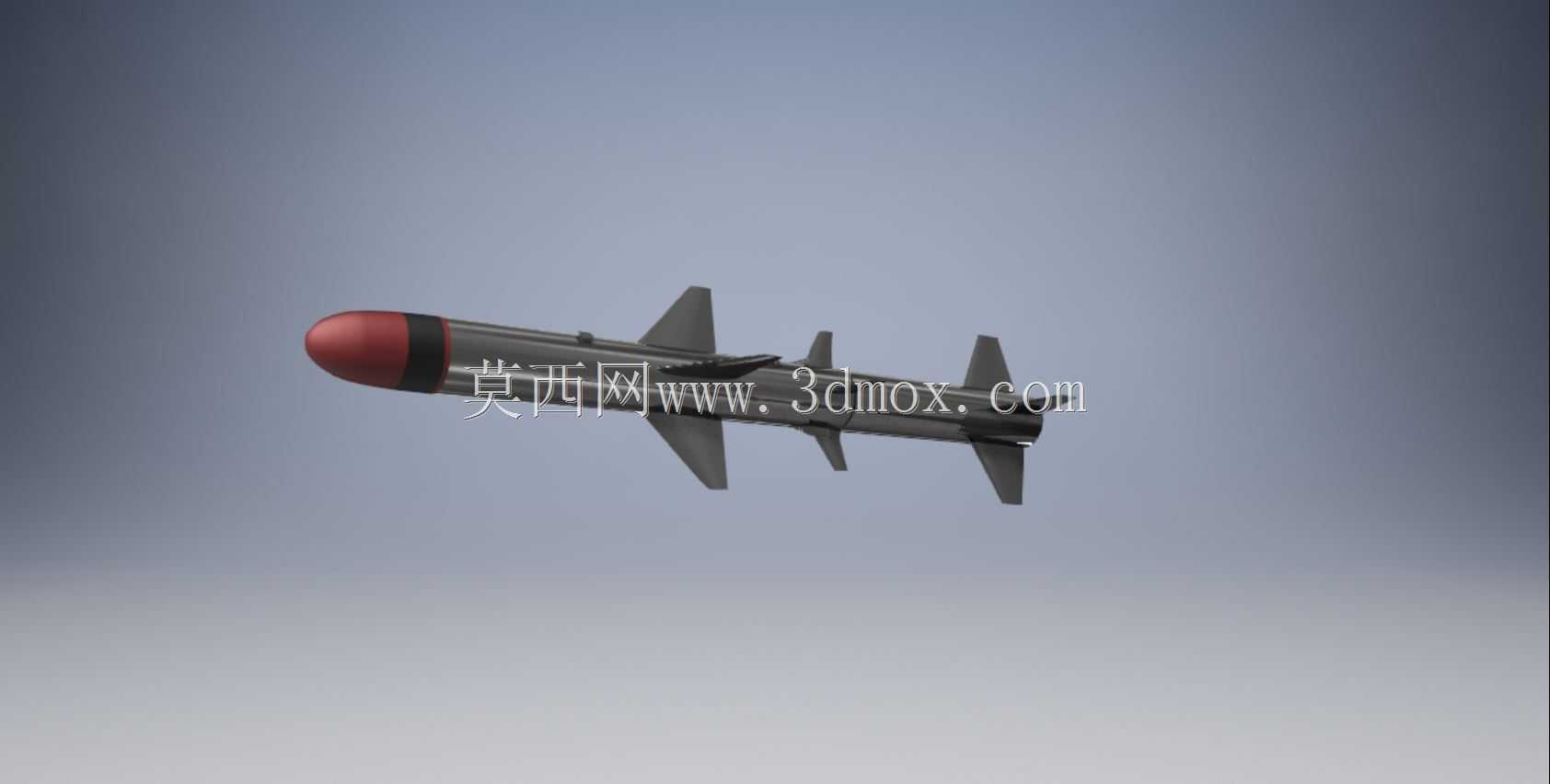

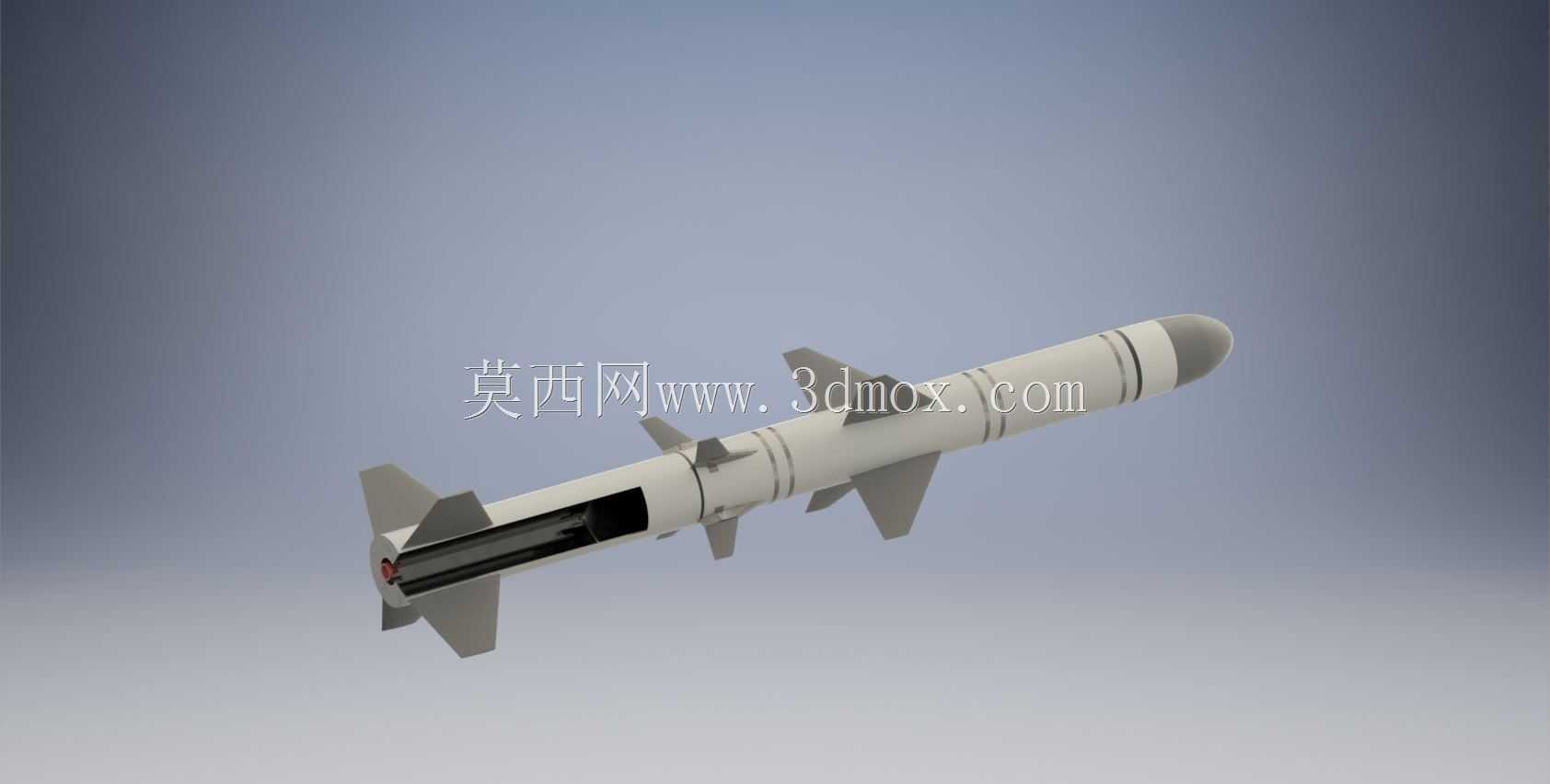

Kh-35亚音速反舰巡航导弹结构三维建模

　　Kh-35作为亚音速反舰巡航导弹的典型型号，其三维建模过程需要兼顾气动外形精度、结构装配合理性与实际作战使用的边界约束，整个建模逻辑完全围绕实弹的工程特性展开。从实际应用场景来看，该型弹体可适配多平台发射需求，机载发射时需要匹配直升机、固定翼战机的挂架接口尺寸，折叠弹翼的展开行程需要预留足够的挂架周边安全间隙，避免发射时弹翼与载机挂架、机体结构发生干涉；舰载发射时需要适配发射筒的内径约束，弹体尾部的助推器对接结构需要与发射筒内的闭锁机构、点火线路接口完全对位，岸基发射版本则需要额外考虑发射架支撑点的位置分布，保证起竖过程中弹体重心始终落在支撑结构的受力范围内。

　　建模过程中首先要梳理弹体的分段结构逻辑，整个弹体从头部到尾部分别为导引头舱、战斗部舱、燃料舱、发动机舱、尾舱段，各舱段之间的连接法兰位置、对接止口尺寸都需要严格匹配实弹的装配关系，头部的雷达导引头整流罩采用椭球形曲面设计，曲面的曲率变化直接影响导弹飞行过程中的雷达透波性能与气动阻力，建模时需要通过多截面曲面拟合保证整流罩与圆柱段弹身的过渡顺滑，避免出现曲面阶差导致的气动特性偏差。弹身中部的折叠弹翼是结构设计的重点，弹翼采用后掠翼布局，翼面的翼型厚度分布从翼根到翼尖逐渐减薄，折叠转轴的位置需要保证弹翼折叠后整体外廓尺寸不超出弹身外径的包络范围，同时展开后锁止机构的卡位结构要能承受飞行过程中的气动载荷，不会出现翼面颤振的问题。

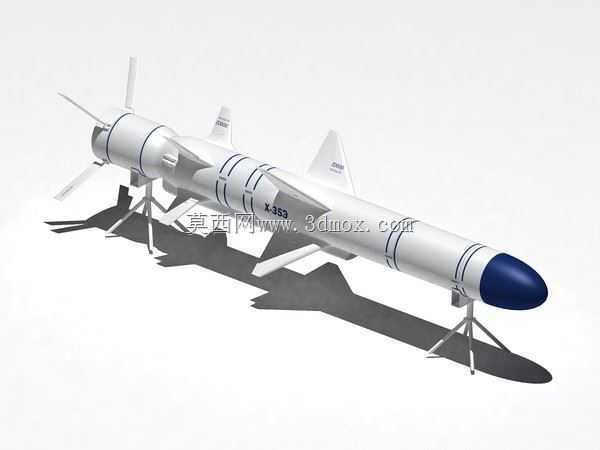

　　弹体尾部的稳定翼与舵面结构需要匹配涡轮喷气发动机的进气道布局，腹部进气道的唇口曲面设计既要保证大迎角飞行状态下的进气效率，也要避免进气道突出弹身过多导致整体雷达反射面积增大，尾部的螺旋桨状结构是助推器工作结束后的分离机构相关部件，建模时需要明确其与主弹体的连接分离面位置，保证分离动作的运动路径不会与尾舵发生干涉。从安装边界来看，弹体整体的径向尺寸需要适配通用发射筒的内径要求，弹体上的吊挂点位置分布需要匹配不同载具的挂架间距，弹体表面的各类传感器开口、管路检修口的位置都要避开弹体主承力结构的传力路径，避免开口削弱弹体的整体结构强度。

　　实际建模过程中还要考虑不同工况下的结构兼容性，比如弹翼展开状态下的整体翼展尺寸要满足载机挂架的间距要求，折叠状态下的径向尺寸要能装入标准储运发射箱，弹体头部的引信接口、尾部的发动机喷口尺寸都要符合对应接口的通用标准，保证不同批次生产的弹体部件具备互换性。整个弹体的重心位置设计在弹体全长的靠前三分之一处，既可以保证飞行过程中的稳定性，也能匹配发射时的推力作用线，避免发射初始阶段出现过大的抬头或低头力矩。对于结构设计从业者来说，这类战术武器的建模核心不在于外观的相似度，而在于对各功能段布局逻辑、运动机构行程、接口匹配关系的准确还原，每一处曲面、每一个连接结构的尺寸设定，都对应着实弹实际使用中的功能需求，脱离工程实际的外观建模无法支撑后续的结构仿真、装配校验等工作。
