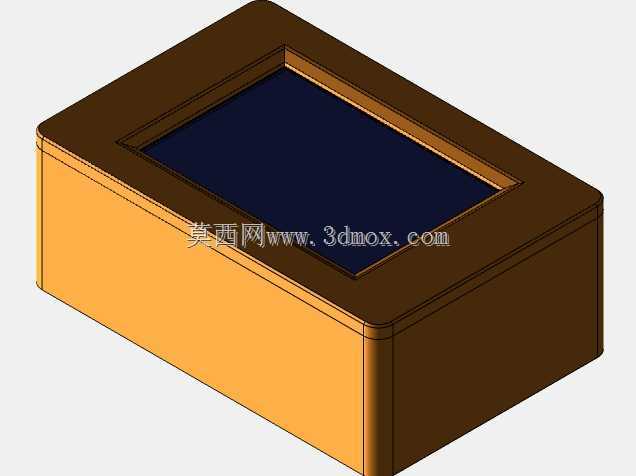

适配Arduino Mega与3.5寸Nextion屏的设备外壳

　　做电子原型开发时，很多工程师都遇到过核心板与显示屏外露、接线杂乱容易拉扯损坏的问题，这款外壳就是针对Arduino Mega控制板搭配3.5英寸Nextion触摸屏的组合做的适配结构，能直接把整套控制单元规整成一体化的独立模块。从实际使用场景来看，这类带屏控制单元常被用作桌面级小型设备的操作端，比如小型机械臂的示教控制盒、桌面自动化小工位的参数设置终端、学生电子竞赛作品的人机交互载体，外壳的存在能避免开发板引脚误碰短路、屏幕边角磕碰碎裂，也能让整套装置的外观更规整，适合放在实验室桌面、设备操作工位这类日常使用场景。

　　设计上首先考虑了壁厚的冗余，外壳整体壁厚做了加厚处理，不是那种薄脆的薄壁打印件，日常拿取、轻微磕碰不会出现开裂，也能减少屏幕安装位置的形变，避免触摸屏因为壳体变形出现触控偏移的问题。屏幕安装位做了下沉式的台阶槽，刚好能把3.5寸Nextion屏嵌入槽内，屏幕表面和外壳上表面基本齐平，不会出现凸边积灰、边角剐蹭的问题，槽位周边预留了屏幕排线的走线路径，不会出现排线被壳体压折、长期使用排线断裂的情况。

　　控制板的安装位在屏幕下方，腔体高度做了精准匹配，Arduino Mega板放入后，板载的USB接口、电源接口、排针引脚都能和壳体侧壁的开孔精准对位，标准杜邦线可以直接从侧壁开孔引出，连接外部传感器、执行器的时候不需要拆开外壳，日常调试接线很方便。壳体上下盖的配合做了止口结构，扣合后不会出现错位，不需要额外打胶就能实现基础的防尘效果，日常桌面使用时的浮灰、少量溅水不会直接落到电路板上，能降低电路故障的概率。

　　安装边界上，外壳整体是规整的长方体结构，底部做了平整的安装面，既可以直接平放在桌面使用，也可以通过底部预留的安装孔固定在设备机架、铝型材支架上，安装孔的孔位间距做了通用化设计，适配常见的小型设备安装尺寸，不需要额外做转接板。屏幕的可视区域完全避开了壳体的遮挡，显示区域没有边框遮挡，触控操作时手指不会碰到壳体边缘影响操作。腔体内部预留了少量冗余空间，除了放下Arduino Mega板和屏幕，还能容纳少量的接线端子、降压模块这类小配件，不需要额外扩展腔体就能满足常规原型开发的配件安装需求。

　　从结构设计的合理性来看，这款外壳没有做多余的异形结构，所有转角都做了圆角过渡，拿取时不会划手，也适合3D打印或者小批量注塑加工，加工时不需要复杂的侧抽芯结构，开模成本低，小批量制作时的良率更高。侧壁的接口开孔位置做了倒角处理，插头插入时不会被孔边的毛刺卡住，长期插拔也不会磨损插头的外层绝缘皮。屏幕固定位预留了螺丝柱孔，可以用小螺丝把屏幕锁紧在壳体上，不会因为长期触控按压出现屏幕移位的问题，控制板的固定位也做了对应的铜柱安装位，安装时可以用铜柱把控制板架起来，避免电路板直接和壳体接触，减少短路风险，也能给板载的芯片留出一定的散热空间，长时间运行时不会因为热量堆积出现运行不稳定的情况。
