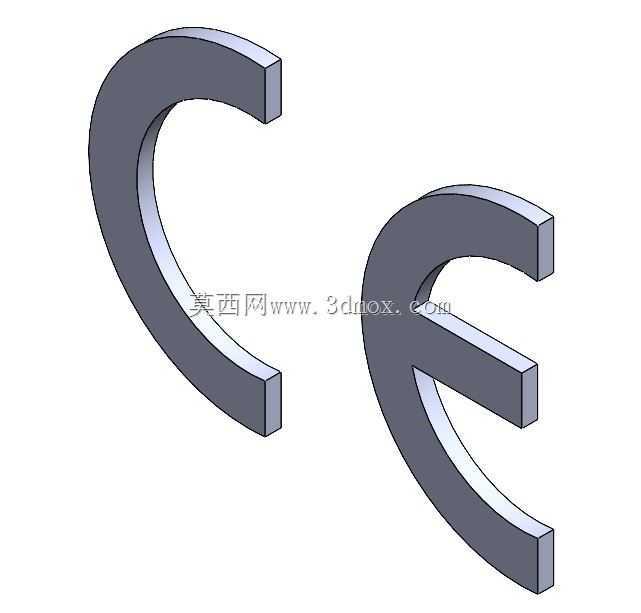

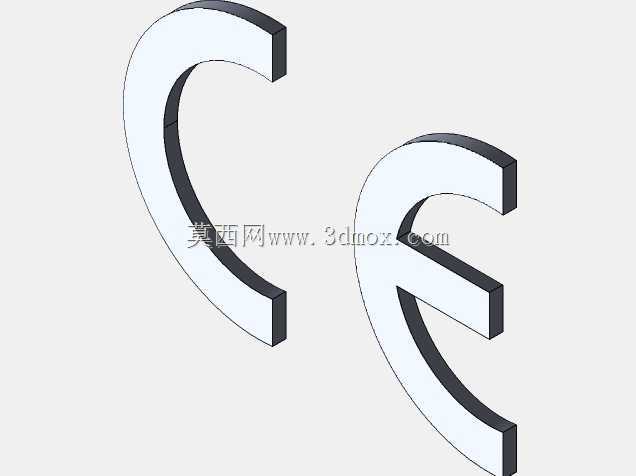

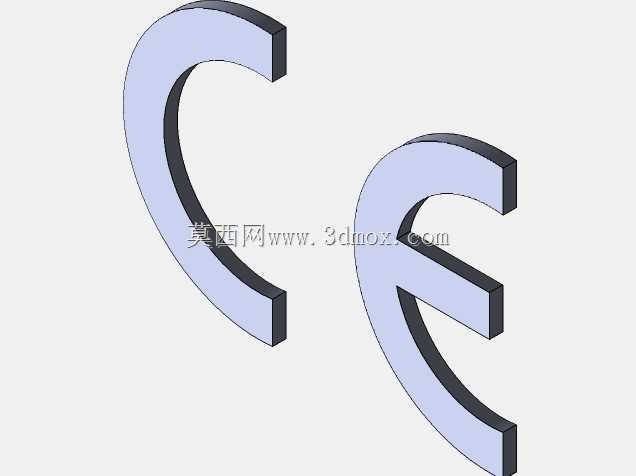

欧标合规CE标识三维结构设计

项目分类:通用机械零部件 发布时间:2024-06-20 ID:755817
  • 欧标合规CE标识三维结构设计
  • 欧标合规CE标识三维结构设计
  • 欧标合规CE标识三维结构设计
  • 欧标合规CE标识三维结构设计

  需要匹配蚀刻工艺的线条宽度公差,确保蚀刻后标识的字符边缘清晰无毛刺;用于产品表面激光打标的模型,需要将标识的矢量轮廓转换为连续的三维路径,适配激光头的运动轨迹,避免打标过程中出现断笔、字符变形的问题。在设计思路上,首先要严格遵循CE标识的官方比例规范:两个字符的线条宽度需保持一致,字符外圆弧的半径、内部横段的长度比例、两个字符之间的间距都有明确的尺寸要求,建模时不能随意调整字符的比例关系,否则会导致标识不符合合规要求,在产品清关、市场抽检环节出现合规风险。建模过程中,优先采用草图驱动的特征建模方式,先绘制符合比例要求的二维轮廓草图,对草图的所有尺寸添加全约束,避免后续特征编辑时出现轮廓变形;针对不同的应用场景,在面向欧盟市场投放的工业产品、消费类机电设备、机械零部件的外观合规设计环节,CE标识是产品进入欧盟流通领域必须具备的强制性外观标识,其三维结构设计并非简单的字符拉伸建模,需要严格匹配标识的比例规范、线条粗细要求、字符间距边界,确保标识在不同材质表面、不同尺寸规格的产品上应用时,都能满足合规性要求。从实际工程应用场景来看,这类标识三维模型常被嵌入到产品外壳的注塑模具型腔设计、金属铭牌的蚀刻加工建模、产品外包装的丝印网版制作环节,不同应用场景下对标识的建模精度要求存在明显差异:用于模具型腔加工的标识模型,需要考虑注塑成型时的拔模斜度、圆角过渡,避免注塑件出现应力集中、脱模困难的问题;用于金属铭牌蚀刻的模型,

  可在基础轮廓模型的基础上添加对应的工艺特征:用于凸标设计的模型,需要在标识根部添加0.2-0.5mm的圆角过渡,避免标识与产品本体连接处出现应力集中,提升标识的抗冲击、抗磨损性能;用于凹标设计的模型,需要控制凹槽的深度在0.1-0.3mm之间,深度过浅会导致标识辨识度不足,深度过深则容易积存灰尘、油污,增加产品后期清洁维护的难度。从安装边界与尺寸适配角度来看,CE标识的最小应用尺寸有明确要求,当标识整体高度小于5mm时,需要调整线条的相对宽度,确保小尺寸下标识的两个字符仍有足够的辨识度,不会出现线条粘连的问题;在大尺寸应用场景下,比如大型工业设备的机身标识、户外设备的警示标识,需要将标识模型与设备的安装面做贴合处理,

  根据安装面的曲率调整标识的曲面变形量,确保标识粘贴或加工后与安装面完全贴合,不会出现边缘起翘、悬空的问题。在实际建模过程中,还要考虑不同加工工艺对模型结构的要求:如果标识是通过模内注塑的方式与产品外壳一体成型,需要将标识的凸台高度控制在0.3-0.8mm之间,同时在凸台背面添加对应的加强筋结构,避免注塑过程中凸台出现缩水、缺胶的缺陷;如果标识是通过后期粘贴的方式固定在产品表面,需要将标识模型的背面设计为平整的贴合面,边缘添加0.1mm的倒角,避免粘贴后边缘割手、容易被剐蹭脱落的问题。很多结构设计人员在做CE标识建模时容易陷入一个误区,就是直接调用字体库中的CE字符进行简单拉伸,忽略了官方规范对标识比例的特殊要求,

  常规字体中的CE字符比例、线条宽度往往不符合合规要求,很容易导致产品在欧盟市场抽检时因为标识不合规被下架、退回,造成不必要的经济损失。因此在建模完成后,需要对照官方规范逐一核对尺寸比例:C字符的开口角度、E字符三横段的间距、两个字符的相对位置、整体的高宽比都要符合要求,同时还要考虑标识在产品表面的放置位置,不能被产品的其他结构件、安装孔、散热槽遮挡,确保标识在产品正常使用状态下清晰可见。针对不同材质的应用场景,模型的细节处理也有区别:在金属材质表面应用的标识,需要将字符的边缘做锐化处理,提升激光打标、蚀刻加工后的辨识度;在塑料材质表面应用的标识,需要将字符边缘做微小的圆角处理,避免注塑成型时出现飞边、毛刺;在橡胶、硅胶等软质材质表面应用的标识,需要适当加宽线条宽度,避免软质材质变形后标识出现模糊、断连的问题。
