工业用黑色尼龙桥式拉手结构设计

　　在工业设备的外围防护结构、操作工位旁侧、检修舱门开合位置，这类桥式尼龙拉手的应用覆盖了从常规钣金机箱、生产线旁的工具储柜到中小型专用设备的活动门体多个场景，很多设计人员在选型时容易忽略拉手的安装边界与受力冗余，实际投产之后要么出现安装干涉，要么长期受力后出现根部断裂的问题，这款N62规格的尼龙拉手在结构设计上就针对性规避了这类常见问题。从实际使用场景来看，这类拉手不需要承受大吨位的载荷，核心需求是操作人员开合门体、抽拉抽屉式模组时能有稳定的握持受力点，同时要兼顾设备外观的整体性，不会因为金属拉手的棱角造成磕碰划伤，尼龙材质本身的自润滑特性与低表面硬度，刚好适配这类频繁接触但载荷适中的使用场景，哪怕是在有少量切削液飞溅、

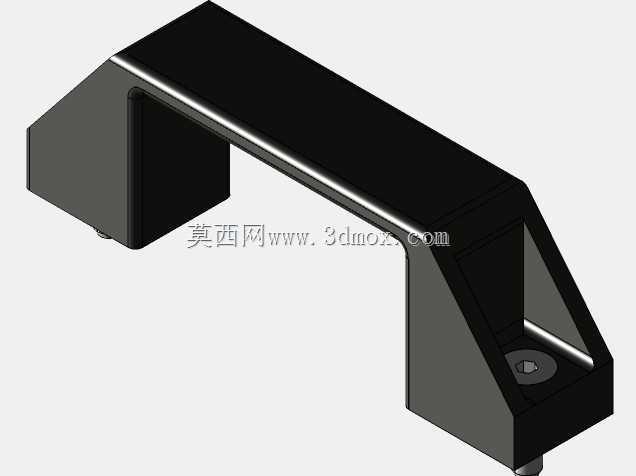

　　弱腐蚀环境的车间工位，材质本身的耐化学性也能保证长期使用不会出现表层锈蚀剥落的问题。从设计思路上拆解，这款拉手采用了对称式的桥式结构，整体受力路径从握持段的中部向两端的安装座均匀传递，没有出现应力集中的直角过渡区域，握持段的截面做了内凹的弧面处理，刚好匹配成年人手指弯曲后的贴合弧度，操作人员施力时不会因为棱边硌手造成操作不适感，两端的安装座做了下沉式的螺丝容纳腔，安装完成后螺丝头部完全藏在腔体内部，不会突出于拉手表面，既避免了螺丝剐蹭操作人员衣物，也能减少螺丝外露带来的锈蚀风险。尺寸边界上，这款拉手的两个安装孔中心间距固定为116mm，配套使用M6规格的安装螺钉，设计人员在做门板或者抽拉结构的开孔定位时，

　　只需要按照孔距预留对应的安装沉台，不需要额外调整拉手的适配结构，安装座的底面做了完全的平面处理，和被安装面可以完全贴合，不会出现安装后翘边、受力歪斜的问题，拉手整体的外凸高度控制在合理范围内，不会因为突出过多造成通道通行时的磕碰，也不会因为突出量太小导致握持空间不足。很多新手设计人员在做这类拉手选型时，往往只关注孔距参数，忽略了安装座的外形尺寸，导致预留的安装空间不足，这款拉手的安装座轮廓做了切角收边处理，相邻安装位置的空间冗余要求更低，哪怕是在宽度较窄的型材框架上，也能顺利完成安装，不需要额外裁切型材或者修改框架结构。从受力特性来看，尼龙材质本身的抗疲劳性能优于普通硬质塑料，长期反复施力开合的场景下，握持段不会出现永久形变，

　　两端的安装座和握持段的过渡位置做了加厚的加强筋结构，从腔体内部可以看到加强筋沿着受力方向布置，把握持时的弯曲应力直接传导到安装座的固定螺丝位置，不会在过渡位置出现应力集中断裂的问题，相比同尺寸的金属拉手，这款尼龙拉手的重量更轻，安装在薄板类的门板上时，不会因为自重过大造成门板下垂变形，同时本身的绝缘特性也适配有低压电控回路的设备舱门，不会因为拉手导电带来安全隐患。在实际的设备装配场景中，这类拉手不需要额外的安装配件，只需要在被安装面预先钻好两个对应位置的M6过孔，从背面用螺丝锁紧即可完成装配，安装效率远高于需要焊接、铆接的金属拉手，后期维护更换时也不需要破坏原有安装面的结构，直接拧下螺丝就能完成替换，对于设备后期的运维成本控制也有实际的帮助。很多自动化生产线的防护门，因为操作人员开合频率很高，之前使用的金属拉手要么表面喷塑层剥落生锈，要么冬天低温环境下表面触感冰凉，这款尼龙拉手的材质导热系数低，哪怕是在低温车间环境下，握持时也不会出现冰手的问题，表面的哑光质感和工业设备常用的钣金喷塑面质感匹配，不会出现视觉上的突兀感。
