XT60E-M板载式公头连接器结构设计

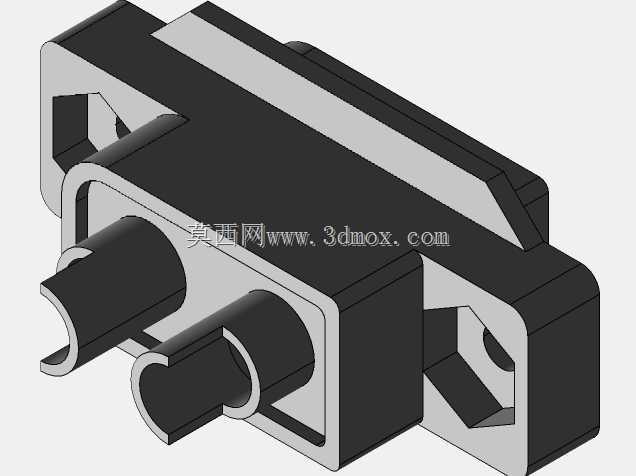

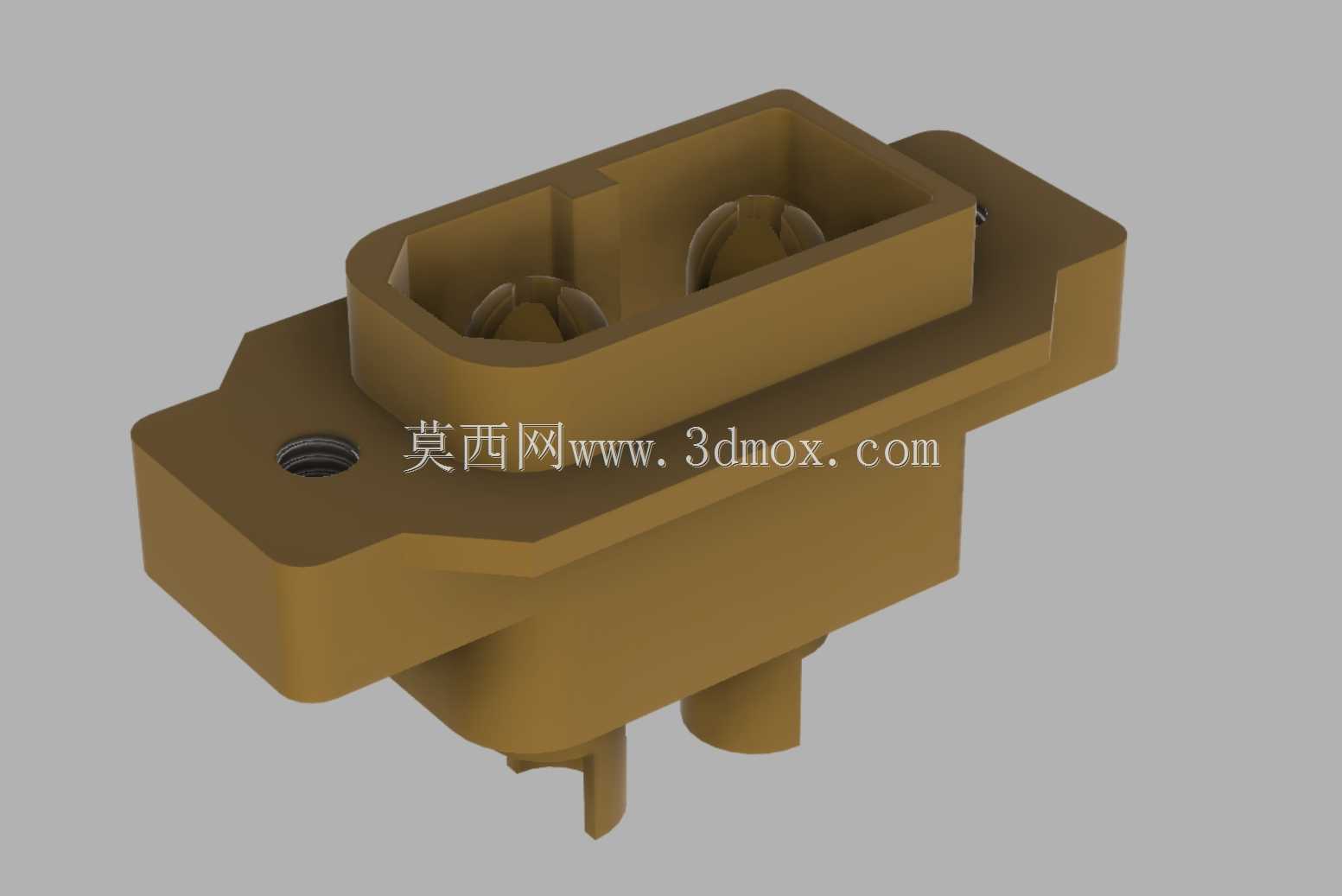

　　在航模动力系统、便携储能设备、小型电动载具这类需要频繁插拔大电流回路的场景里，连接器的接触可靠性与安装适配性直接决定整套设备的运行稳定性，XT60系列接插件经过多年市场验证已经成为中低电压大电流连接的主流选型，但市面流通的常规XT60公头多为线端焊接结构，无法直接适配PCB板载安装的需求，不少工程师在做集成化电源模块设计时，往往需要额外做转接结构，既增加装配工序，也抬升了连接回路的接触电阻。这款XT60E-M板载公头的设计，正是瞄准板载安装的实际需求做的结构优化，整体采用带法兰边的基座结构，基座材质选用耐温绝缘工程塑料，能够承受焊接过程中的高温冲击，同时在长期通电发热的工况下不会出现形变、绝缘性能下降的问题。从结构细节来看，

　　接触弹片的腔体完全沿用标准XT60接口的尺寸规范，能够和常规XT60母头实现完全互配，插拔手感保持一致的阻尼感，不会因为结构改版出现插接过松接触不良、或者插接过紧磨损镀层的问题；接触件采用镀金铜件，接触电阻控制在毫欧级，持续通流能力可以满足常规30A-60A的动力回路需求，短时峰值电流耐受能力也能匹配航模启动、设备上电瞬间的冲击电流。安装边界上，基座两侧延伸出带安装孔的法兰边，两个安装孔的中心距经过适配常规PCB安装孔位做了校准，既可以在焊接引脚前通过螺丝将基座预先固定在面板或者PCB上，避免焊接过程中基座偏移导致引脚错位，也能在频繁插拔的使用场景下分担引脚的受力，不会因为多次插拔导致焊盘脱落、引脚开焊。

　　基座下方伸出的焊接引脚采用直插式设计，引脚间距符合通用PCB布线的安全间距要求，焊接端做了镀锡处理，上锡速度快，不容易出现虚焊问题；引脚长度适配1.6mm-2mm厚度的常规PCB板，穿过板后露出的焊脚长度刚好满足波峰焊或者手工焊接的需求，不需要额外剪脚处理。腔体内部做了防呆结构，反插时无法完全插入，能够避免施工或者使用过程中插反正负极接反导致的电路短路问题；基座的法兰边和安装面接触的位置做了微小的凸台设计，安装时可以和面板或者PCB表面形成紧密贴合，避免灰尘、水汽从安装缝隙进入设备内部，在户外使用的航模、便携储能设备上也能满足基础的防护需求。在实际选型适配过程中，做结构设计时需要注意安装面的开孔尺寸要匹配基座下部的突出轮廓，

　　预留足够的插拔操作空间，尤其是母头插拔时的手部操作空间，避免周边结构件干涉插拔动作；焊接引脚的走线需要做加宽处理，大电流回路的铜皮宽度要匹配载流需求，避免引脚位置的铜皮过流不足发热。和常规线端XT60公头相比，这款板载结构省去了线材压接、转接固定的工序，在批量生产的电源模块、集成化电调设备上能够有效降低装配工时，同时减少了线端连接的接触节点，整个电流回路的连接点更少，压降更低，长期运行的发热情况也更可控。不少做小型电动工具、桌面级3D打印机电源接口改造的工程师，之前往往需要自己给线端XT60头设计3D打印固定座，不仅固定强度不足，长时间使用后容易出现固定座开裂、接口松动的问题，这款一体化的法兰安装结构直接集成了固定位，安装强度远高于后期加装的固定座，插拔寿命也能达到行业标准要求的千次以上，完全满足消费级电子设备、小型动力设备的全生命周期使用需求。在建模过程中，所有配合尺寸都按照实物测绘的公差做了预留，绝缘基座的壁厚均匀，符合注塑成型的工艺要求，不会出现壁厚不均导致的注塑缩痕、变形问题；接触弹片的安装槽尺寸做了过盈配合设计，组装后弹片不会在腔体内晃动，即使受到插拔的侧向力也不会出现移位，保证接触位置始终对齐。
