SpaceX猎鹰9号网格翼气动结构设计

　　可重复使用运载火箭的一子级回收环节，栅格翼是决定落点精度与姿态控制能力的核心气动部件，这款适配猎鹰9号构型的网格鳍结构，从气动试验需求出发完成全参数化建模，可直接用于低速风洞试验件的3D打印制造与气动性能验证。

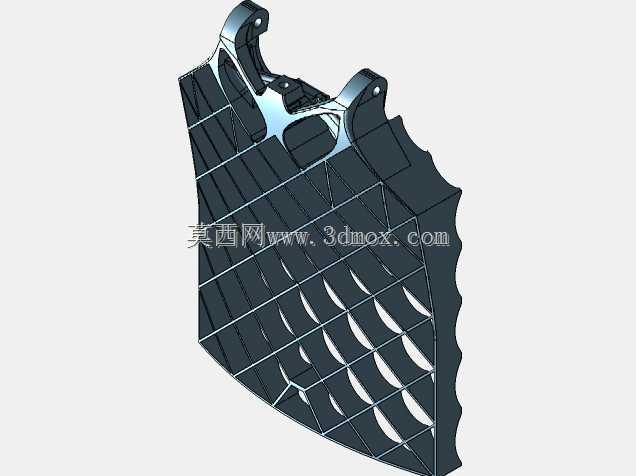

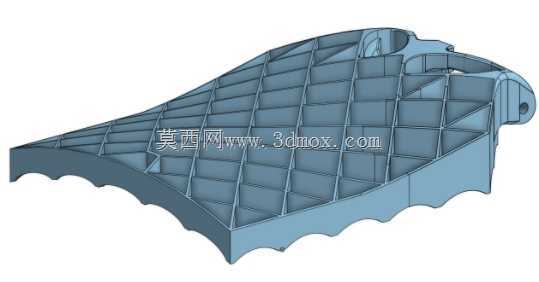

　　结构设计上，整体翼面采用0.8mm等壁厚的网格框架构型，框架单元的排布完全贴合超音速与亚音速跨域飞行时的气流走向，避免大攻角状态下出现气流分离导致的舵效骤降。翼根位置设置了一体化的安装座，安装座上预留了与舵机转轴匹配的定位孔与螺栓过孔，安装边界完全匹配猎鹰9号一子级箭体尾部的安装接口，无需额外修改即可完成舵面与伺服机构的装配，安装后翼面展开状态下的外轮廓不会超出箭体直径范围，避免上升段产生额外气动阻力。

　　网格单元的筋条厚度经过反复迭代，在保证0.4mm口径3D打印喷嘴可顺利成型、无支撑悬空部位不出现塌边的前提下，尽可能降低筋条厚度以减少翼面整体重量，同时保证翼面在Ma0.3到Ma1.2的来流速度下，结构变形量控制在气动设计允许的阈值内，不会因气动载荷导致翼面形变改变气动外形，影响试验数据准确性。翼面的后缘采用波浪形修型设计，能够打散大攻角下翼面后方的涡流，降低舵面铰链力矩，减轻伺服机构的负载，同时减少跨音速飞行时的翼面颤振风险。

　　实际应用场景中，该结构可直接作为风洞试验的缩比模型部件，安装到箭体缩比模型的对应位置后，可在0到20度攻角范围内开展不同舵偏角下的气动载荷测量、舵效标定试验，获取的升阻比、铰链力矩、压力分布等数据可直接用于全尺寸栅格翼的结构优化与控制律设计。建模过程中所有的网格筋条交汇位置均做了R0.5mm的圆角过渡，既可以避免3D打印过程中出现应力集中导致的打印件开裂，也能减少实际飞行中筋条交汇位置的热载荷集中，降低再入阶段的热防护压力。

　　翼面的转轴轴线位置经过气动中心配平计算，尽量让舵面的压心靠近转轴轴线，降低伺服舵机的控制功率需求，同时在翼根安装座位置预留了角度传感器的安装空间，可实时采集舵面的实际偏转角度，与控制指令形成闭环反馈，保证姿态控制精度。整个模型的曲面过渡均采用G2连续处理，不存在尖锐棱角与几何突变，既符合空气动力学设计要求，也能减少3D打印后的后处理工作量，打印完成后仅需简单去除支撑、打磨表面即可直接用于风洞试验，无需额外的表面修型。

　　针对可回收火箭的实际使用需求，该栅格翼结构在设计时还考虑了折叠收纳的空间边界，折叠状态下翼面完全贴附于箭体侧壁，不会与箭体上的其他管路、传感器、发动机喷管产生干涉，展开动作的行程范围内无运动卡滞点，舵面从折叠状态到最大展开角度的运动过程中，所有结构件的运动包络均经过干涉检查，不存在碰撞风险。网格的通透率经过优化，在保证足够结构刚度与气动效率的前提下，尽可能提升通透率降低翼面重量，减少火箭上升段的死重，提升运载效率。
