教学实验用低速开口式风洞结构设计

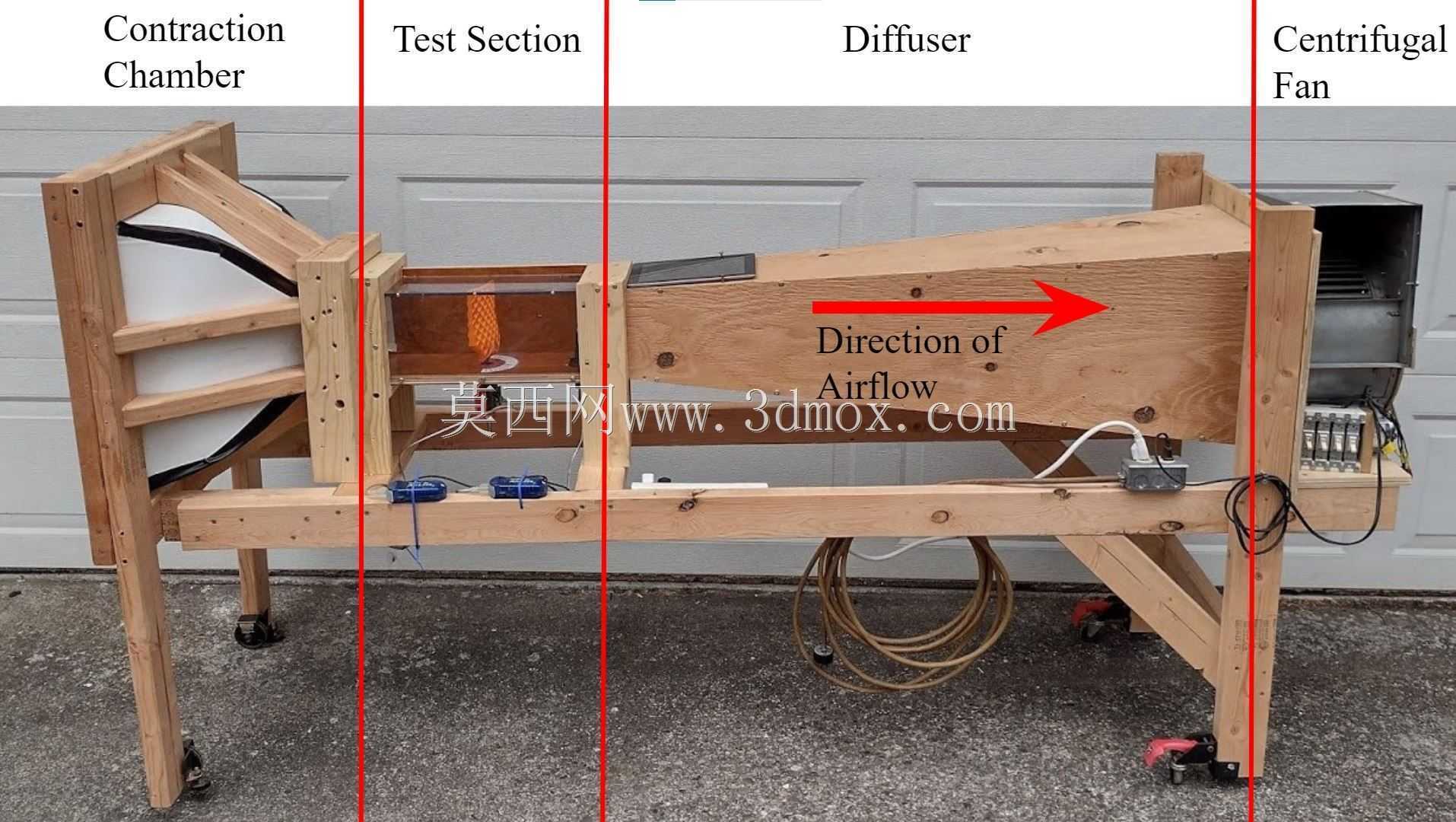

　　这套低速风洞结构面向高校物理实验、小型流体力学演示与基础气动测试场景搭建，整体采用直连回流简化布局，核心动力段选用离心式风扇提供稳定气流，气流经过整流段、格栅翅片整流层后进入方形测试段，最终经扩散段导出，整套结构无需复杂土建配套，可直接放置在普通实验台或独立支架上完成装配，适配中学拓展实验、高校普物演示、小型航模翼型初步测速等场景，不需要专用风洞实验室的高额配套投入。

　　从实际使用逻辑来看，测试段采用150毫米见方的通流截面，额定工况下截面内风速可稳定达到18.1m/s，这个风速区间刚好覆盖低速气动观测的常用范围：既可以完成纸条升力演示、小型流线型构件阻力对比、烟线流场可视化这类基础教学实验，也能对尺寸适配的微型无人机旋翼、小比例车模气动附件做初步的流场定性观测，测试段侧壁预留了透明观察窗安装位，可嵌入亚克力板方便架设高速相机或者肉眼观察流态，也方便在测试段内部固定待测样件的夹持工装。

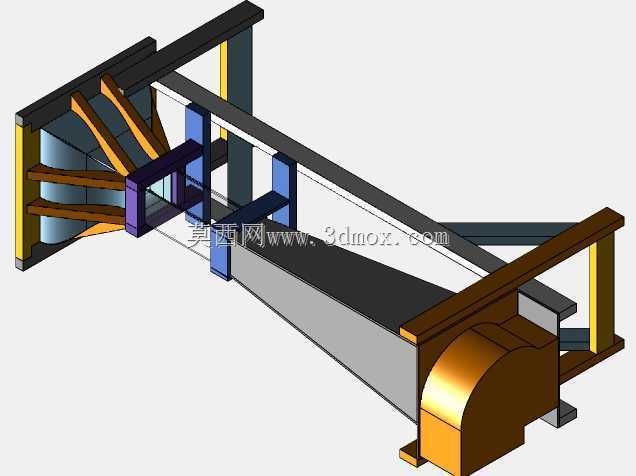

　　结构设计上没有采用一体式焊接洞体的方案，而是把整个风洞拆成动力安装座、扩散段、稳定段、格栅整流层、收缩段、测试段、出口支架七个独立模块，所有模块之间采用法兰边加螺栓锁紧的连接形式，洞体主体承力框架用标准型钢拼焊而成，壁板可选用薄铝板或者PVC板裁切固定，加工门槛极低，普通金工实习车间即可完成全部零件制作。离心风扇的安装座单独做了加强筋支撑，风扇转轴与洞体轴线做同轴度定位，避免运转时振动传递到洞体引发共振，动力段和扩散段之间预留了密封垫安装槽，减少缝隙漏风导致的流场紊流。

　　整流部分的格栅翅片采用多层正交蜂窝格布局，布置在收缩段前方的稳定段内部，一方面可以把风扇输出的旋转紊流切割成多股平行小气流，打散大尺度涡流，另一方面可以均衡整个截面的风速分布，避免测试段中心风速和壁面风速差过大影响测试精度。收缩段采用顺滑的变截面曲线过渡，从大尺寸稳定段逐步收窄到150毫米方形测试段，曲线型面避免截面突变产生的局部气流分离，保证进入测试段的气流平行度。

　　安装边界方面，整套风洞沿气流方向的总长度控制在两米以内，底部支撑腿的横向跨距预留了足够的配重空间，设备运转时整体重心落在支架围成的矩形区域内，不需要额外打地脚螺栓固定，放置在平整的水泥地面或者承重实验台上即可稳定运行。测试段的上下壁面预留了通用的螺纹安装孔位，可直接固定力传感器、风速探针、烟线发生器等测试配件，不需要二次在洞壁上打孔。洞体侧面的外露支架同时承担走线槽功能，风扇的供电线、测试传感器的信号线可以沿支架布设，避免线路横穿流场或者悬挂在设备外侧引发干扰。

　　日常使用中，可根据测试需求调整风扇输入功率来改变测试段风速，低转速下可完成流场显示类实验，高转速下可完成构件阻力的定量测量，格栅模块采用插拔式安装，需要清理内部积尘或者更换不同孔隙率的整流格时可以直接抽出，不需要拆解整个洞体。整套结构没有复杂的定制曲面零件，所有型面都可以通过板材裁切、折弯、拼接完成，建模时完整还原了每一处连接法兰、支撑筋、安装位的装配关系，结构工程师可以直接在此基础上调整测试段尺寸、更换不同功率的风扇动力，衍生出适配不同测试需求的小型教学风洞。
