手动贴纸分离拆卸工装设备结构

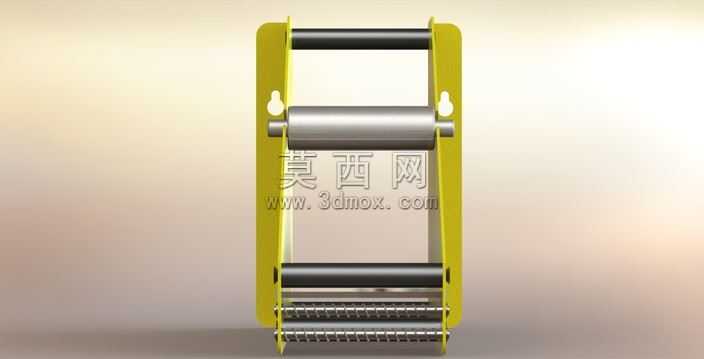

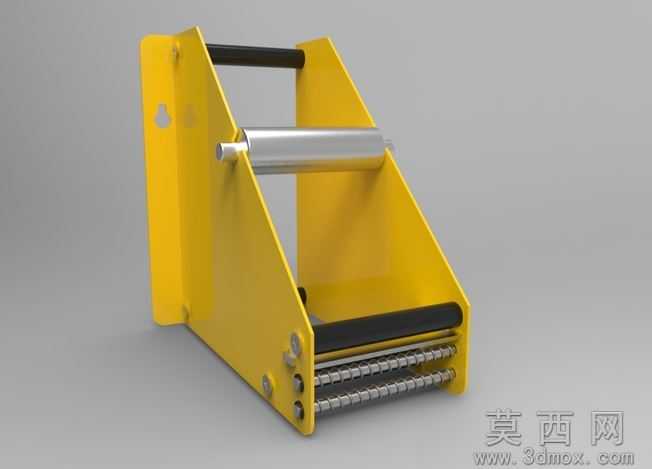

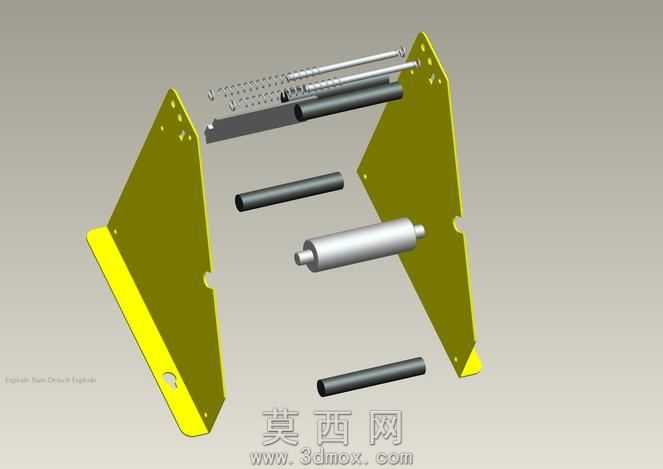

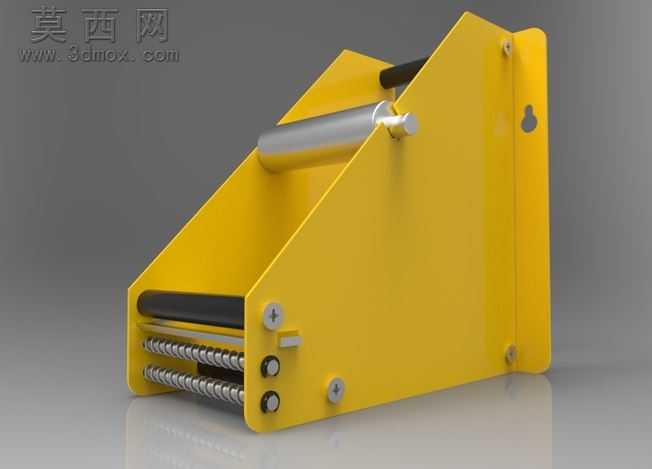

本贴纸拆卸器三维模型采用主流三维机械设计软件完成全参数化建模，整体结构以立式双侧支撑板为核心承载框架，建模过程中严格遵循机械加工公差规范，对板材折弯、孔位定位、轴类配合等特征均做了精准的参数约束，确保各部件装配无干涉，可直接导出工程图用于实物打样制作。模型渲染阶段采用KeyShot完成材质与场景搭建，主体支撑板赋予明黄色金属烤漆材质，还原钣金加工后的哑光漆面质感，表面做了细微的颗粒粗糙度处理，避免渲染效果过于塑料化；三根辊轴分别做了差异化材质区分，顶部带防滑齿的剥离辊赋予金属镀铬材质，表面做了细微的拉丝纹理处理，还原金属辊轴的真实触感，上下两根导向辊赋予黑色哑光橡胶材质，模拟实际使用中橡胶辊的防滑、防刮特性，紧固件螺丝、销轴等标准件均赋予不锈钢金属材质，还原标准五金件的金属光泽。结构设计上采用对称式双侧立板布局，立板底部带有向外延伸的安装折边，折边上预留安装固定孔位，可通过螺栓将设备固定在工作台面，避免使用过程中设备移位；顶部剥离辊表面加工有细密的环形防滑齿，可在贴纸经过时增大与贴纸离型层的摩擦力，实现贴纸与离型纸的顺畅分离，上下两根平行布置的橡胶导向辊用于约束离型纸的走料路径，确保走料过程平稳不偏移，立板侧面设置有锁紧旋钮，可根据不同厚度的贴纸卷调整辊轴间隙，适配多种规格的贴纸卷使用。设计思路围绕小型办公场景下的贴纸手动剥离需求展开，摒弃复杂的电动驱动结构，采用纯手动机械结构实现功能，整体造型简洁紧凑，无多余冗余结构，在保证结构强度的前提下尽可能缩小设备体积，减少桌面占用空间，所有外露边角均做了圆角钝化处理，避免使用过程中划伤操作人员，兼顾实用性与操作安全性。
