桌面级FDM熔融沉积成型3D打印设备

　　这款桌面级增材制造设备的设计，首先锚定了个人创客、小型设计工作室、院校实训实验室三类核心使用场景，区别于工业级大尺寸打印设备的占地需求，整机安装边界控制在长550mm、宽480mm、高520mm区间，可直接放置于常规高度750mm的办公工作台面使用，无需额外定制承重机架，底部预留的10mm调节脚垫可适配不同平整度的桌面，避免打印过程中因台面倾斜导致的层纹偏移问题。

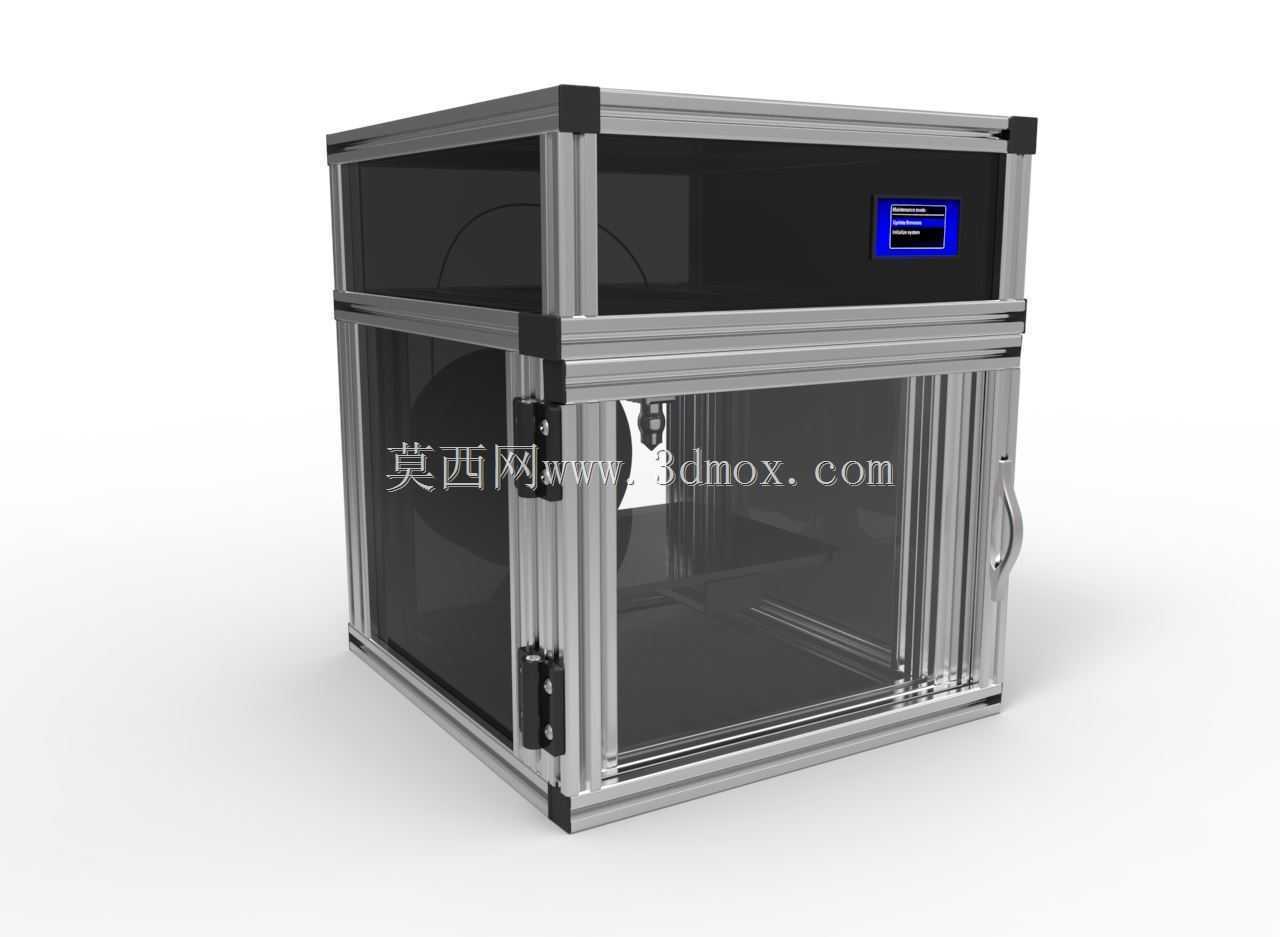

　　从功能实现逻辑来看，设备采用经典的笛卡尔坐标系运动结构，X轴负责打印头横向移动，Y轴负责成型平台纵向进给，Z轴通过双光轴导轨带动平台完成垂直方向的层厚升降，运动模组全部选用标准2020系列铝型材搭建主体框架，型材连接处采用角码加内六角螺栓的锁紧方式，既保证了框架整体的抗扭刚度，也方便后期使用者根据需求拓展加装外壳、耗材架、自动调平传感器等附加组件，所有铝型材的安装孔位都在建模阶段做了沉头处理，螺栓锁紧后端面与型材表面齐平，不会出现突出的螺杆剐蹭运动线缆的问题。

　　打印执行端采用近端挤出结构设计，挤出齿轮与加热喷嘴的距离控制在35mm以内，相比远端挤出结构，这种设计对TPU等柔性耗材的输送推力更稳定，不会出现耗材弯折堵头的问题，加热块最高支持260℃工作温度，可兼容PLA、ABS、PETG三类最常用的FDM打印耗材，成型平台采用钢化玻璃加表面磨砂涂层处理，打印时平台加热至60℃即可保证耗材首层附着牢固，打印完成后待平台自然冷却，模型可直接徒手取下，无需额外使用铲刀撬动，避免玻璃平台被刮花影响后续打印的附着效果。

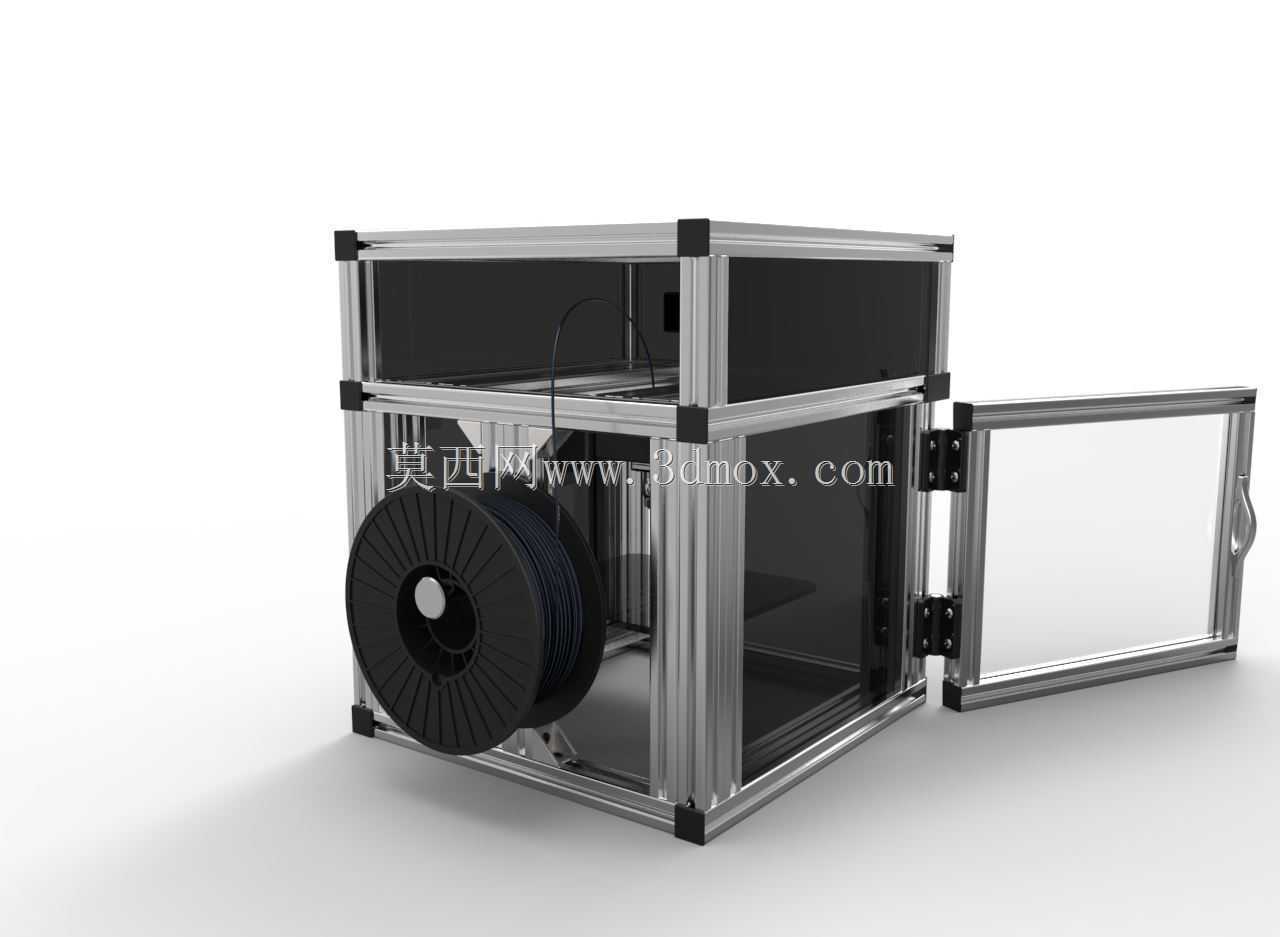

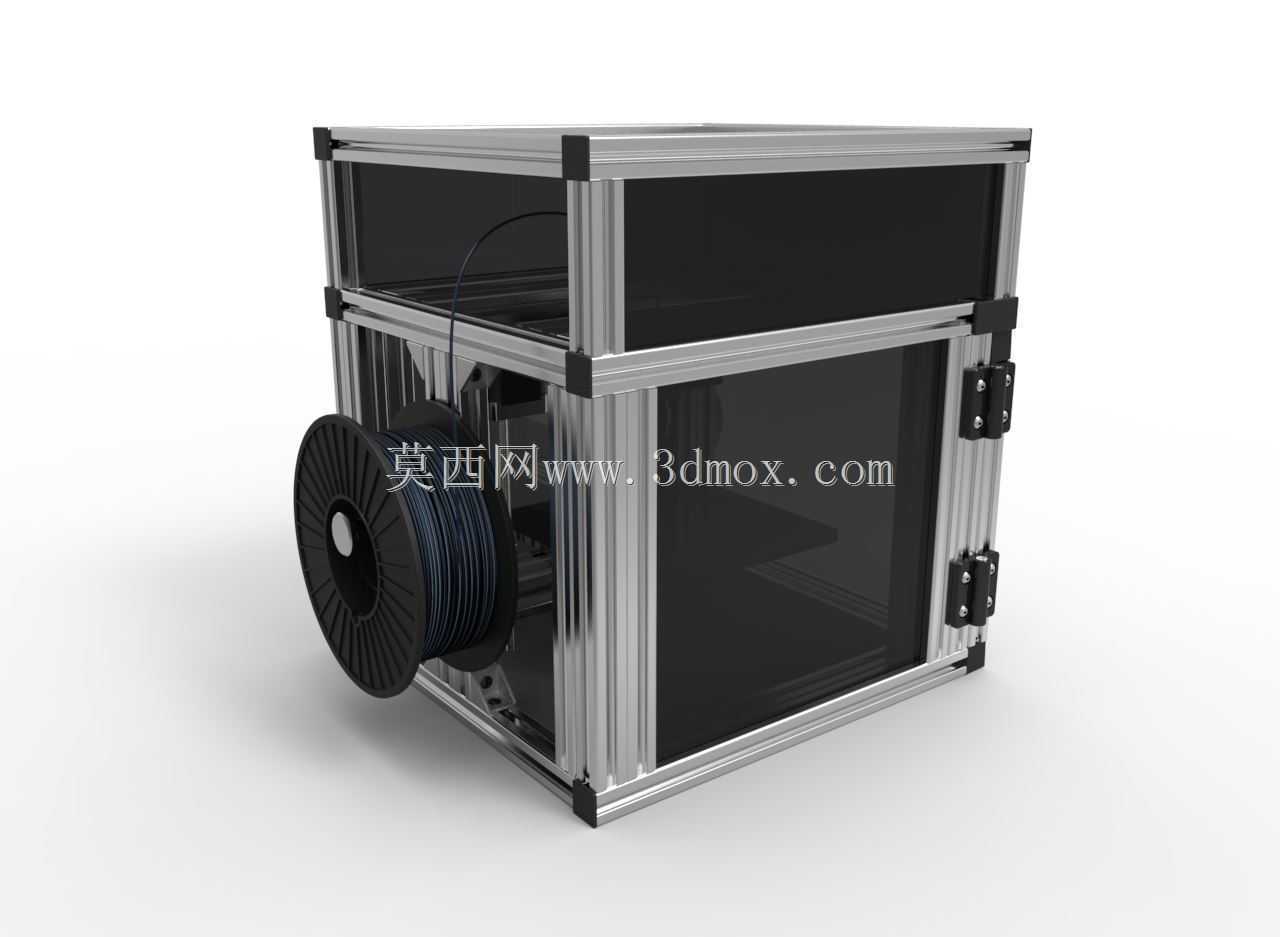

　　设计过程中特意对设备的走线做了隐藏式处理，所有电机线、加热线、温度传感器线都从铝型材的预留槽内穿过，外部仅在运动关节处预留15mm的线缆活动余量，既不会因为线缆过短拉扯运动部件，也不会因为线缆冗余过长在打印过程中剐蹭到已打印的模型部分，设备侧方预留的耗材架安装位，可适配1kg标准卷径的耗材盘，耗材从线架到挤出头的路径做了顺滑的圆角导向，避免耗材在送料过程中出现卡滞。

　　实际使用场景中，这款设备可完成结构件原型验证、工装夹具快速制作、创意模型实体打样等工作，最大成型尺寸控制在220220250mm区间，刚好覆盖绝大多数个人及小型团队的打印需求，不会因为追求过大的成型尺寸导致设备刚性下降、打印精度降低，Z轴传动采用T型丝杆搭配消隙螺母，层厚精度可在0.1mm到0.3mm之间自由调整，兼顾打印速度与表面质量，当打印大尺寸填充模型时可选用0.3mm层厚提升打印效率，打印外观要求高的展示模型时可切换到0.1mm层厚获得更细腻的表面纹理。

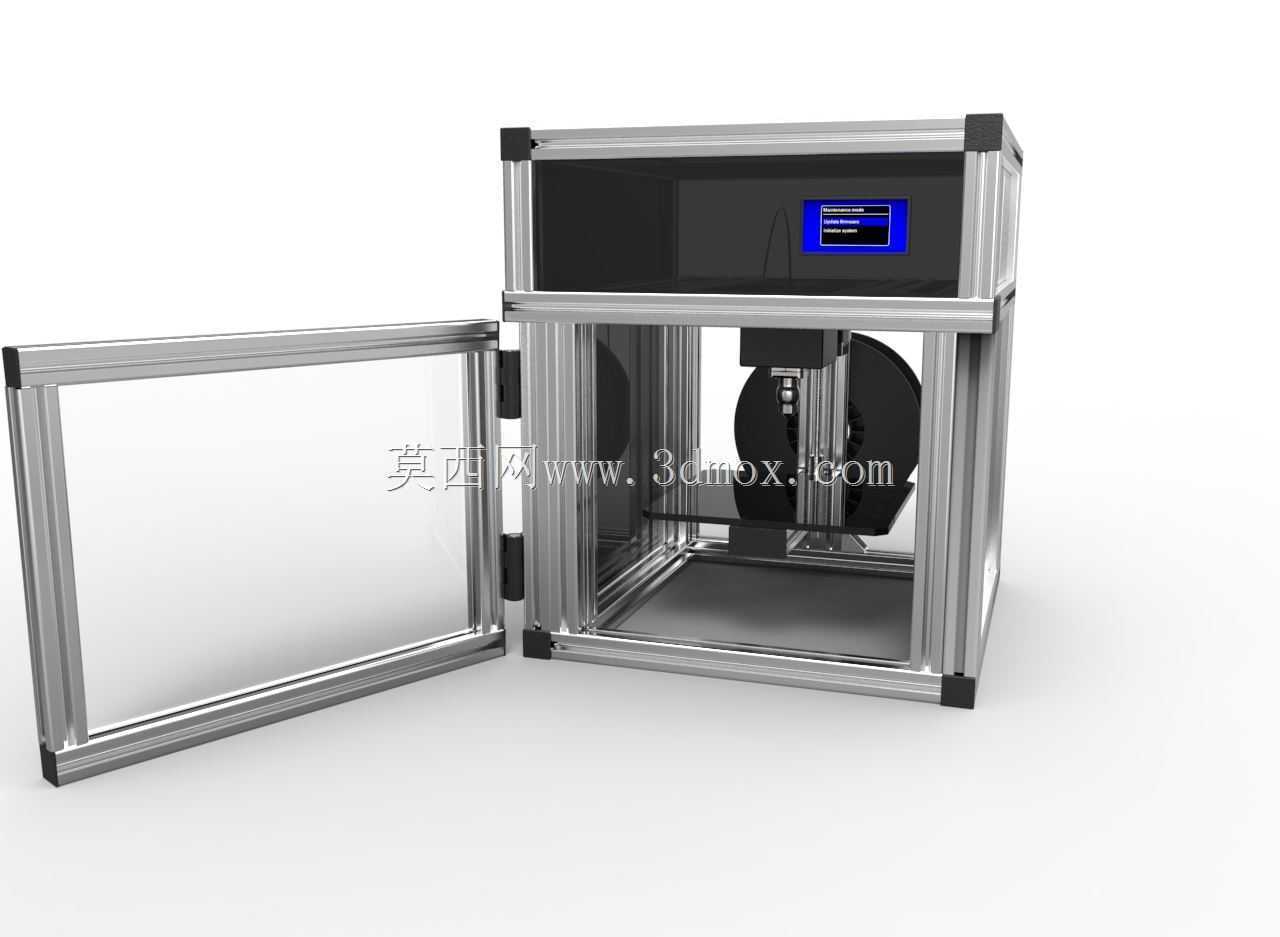

　　设备的控制模块集成在机身背部的独立仓体内，仓体表面开有阵列式散热孔，保证主控板、驱动模块在长时间连续打印过程中的散热需求，所有接口都做了防反插设计，后期维护更换配件时不会出现插错接口烧毁主板的问题，机身前部预留的操作屏安装位可拓展触控交互模块，无需连接电脑即可完成脱机打印、参数调整、文件选择等操作，对于没有固定电脑工位的实训场景来说，这种脱机打印设计可大幅提升设备的使用便捷性，学生只需将存储了打印文件的TF卡插入设备即可启动打印，无需占用教学电脑资源。

　　从结构可靠性角度出发，所有运动轴的限位开关都安装在型材的硬限位位置，即使设备出现固件参数错误导致运动超程，也会先触发硬限位开关停止运动，不会出现传动皮带跳齿、电机堵转烧毁的问题，打印头位置预留了散热风扇安装位，可对刚挤出的耗材进行快速风冷定型，减少打印悬垂结构时的下垂变形问题，无需额外打印支撑结构即可完成角度小于45度的悬垂特征打印，降低后期支撑拆除的工作量，也减少了耗材的不必要浪费。
